2 Sicherheitshinweise
Die Sicherheitshinweise in diesem Dokument beziehen sich
nur auf ein einzelnes Produkt. In Kombination mit anderen An-
lagenteilen können Gefahrenpotentiale entstehen, die durch
eine Gefahrenanalyse betrachtet werden müssen. Für die Er-
stellung der Gefahrenanalyse, die Einhaltung daraus resultie-
render Schutzmaßnahmen sowie die Einhaltung regionaler Si-
cherheitsbestimmungen ist der Betreiber verantwortlich.
Das Dokument enthält grundlegende Sicherheitshinweise, die
bei Inbetriebnahme, Betrieb und Wartung zu beachten sind.
Nichtbeachtung kann zur Folge haben:
- Gefährdung von Personen durch elektrische, mechanische
und chemische Einwirkungen.
- Gefährdung von Anlagen in der Umgebung.
- Versagen wichtiger Funktionen.
- Gefährdung der Umwelt durch Austreten gefährlicher Stoffe
bei Leckage.
Die Sicherheitshinweise berücksichtigen nicht:
- Zufälligkeiten und Ereignisse, die bei Montage, Betrieb und
Wartung auftreten können.
- Die ortsbezogenen Sicherheitsbestimmungen, für deren Ein-
haltung (auch seitens des hinzugezogenen Montageperso-
nals) der Betreiber verantwortlich ist.
Vor Inbetriebnahme:
1. Das Produkt sachgerecht transportieren und lagern.
2. Schrauben und Kunststoffteile am Produkt nicht lackieren.
3. Installation und Inbetriebnahme durch eingewiesenes
Fachpersonal durchführen.
4. Montage- und Betriebspersonal ausreichend schulen.
5. Sicherstellen, dass der Inhalt des Dokuments vom zustän-
digen Personal vollständig verstanden wird.
6. Verantwortungs- und Zuständigkeitsbereiche regeln.
7. Sicherheitsdatenblätter beachten.
8. Sicherheitsvorschriften für die verwendeten Medien
beachten.
Bei Betrieb:
9. Dokument am Einsatzort verfügbar halten.
10. Sicherheitshinweise beachten.
11. Das Produkt gemäß diesem Dokument bedienen.
12. Das Produkt entsprechend der Leistungsdaten betreiben.
13. Das Produkt ordnungsgemäß instand halten.
14. Wartungsarbeiten bzw. Reparaturen, die nicht in dem Do-
kument beschrieben sind, nicht ohne vorherige Abstim-
mung mit dem Hersteller durchführen.
Bei Unklarheiten:
15. Bei nächstgelegener GEMÜ Verkaufsniederlassung nach-
fragen.
www.gemu-group.com
3 Produktbeschreibung

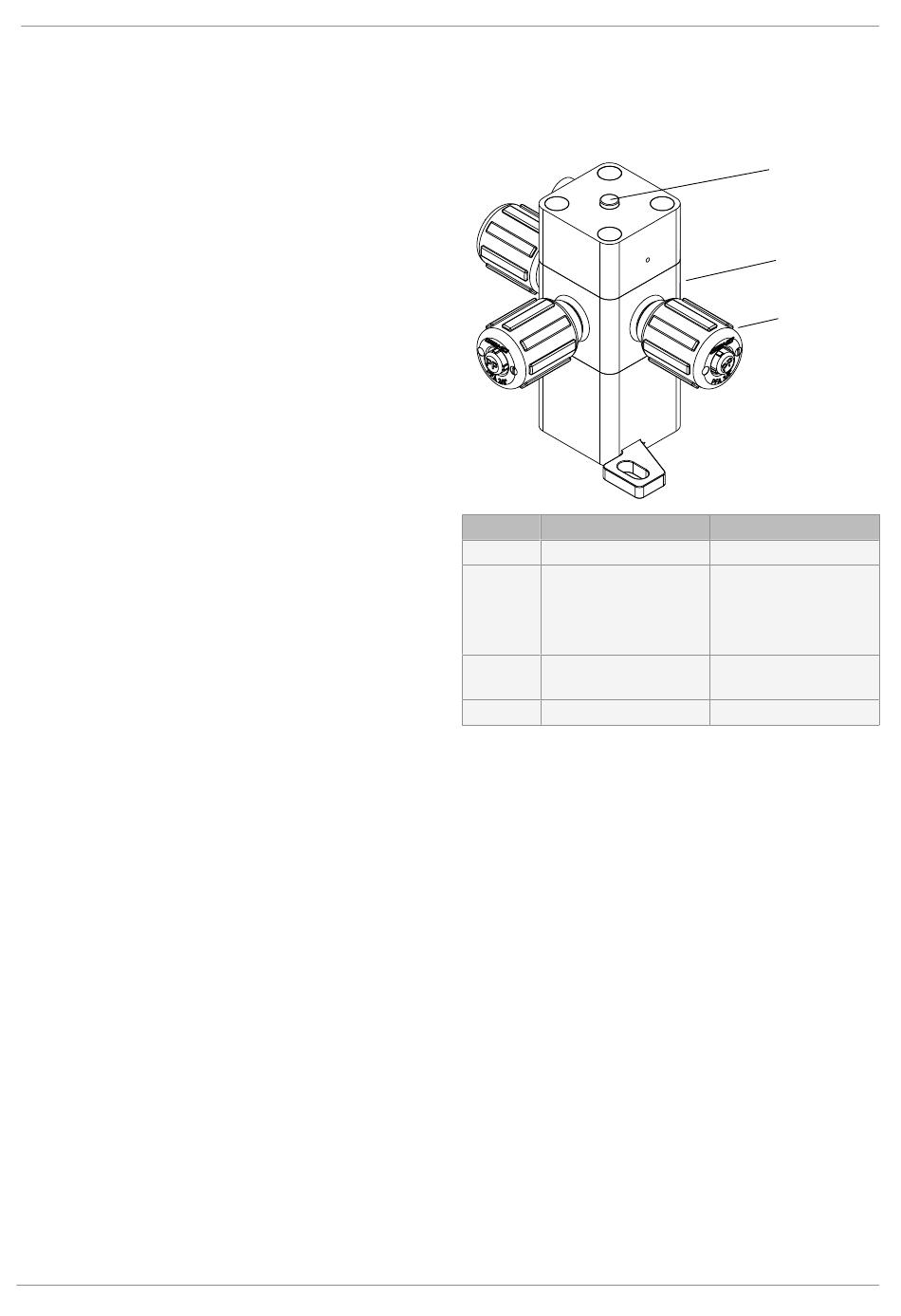

3.1 Aufbau
Nr.
Benennung
1
Optische Sichtanzeige
2
Ventilkörper mit Antrie-
ben
3
Flareanschlüsse mit
Überwurfmutter
Dichtungen
3.2 Beschreibung
GEMÜ C58 ist ein hochreines 3/2-Wege Prozessventil um zwi-
schen einem Zulauf und zwei Ausgängen umzuschalten, wo-
bei es auch in die andere Durchflussrichtung betrieben wer-
den kann. Die Schaltstellung kann über eine optische Sichtan-
zeige detektiert werden. Das 3/2-Wege-Prozessventil eignet
sich für hochreine und aggressive Medien. Alle medienberühr-
ten Teile sind aus reinem und sehr beständigen PTFE ausge-
führt. Daher eignet sich das 3/2-Wege Prozessventil beson-
ders für Anwendungen in der Medienversorgung oder im Pro-
zessbereich der Halbleiterfertigung.
3.3 Funktion
Das GEMÜ 3/2-Wege Prozessventil C58 ist für den Einsatz in
Rohrleitungen konzipiert. Es steuert ein durchfließendes Medi-
um indem es durch ein Steuermedium betätigt werden kann.
Funktional kann das Prozessventil für das Umschalten zwi-
schen zwei Ausgängen oder zwei Eingängen genutzt werden.
Dies ist durch die Betriebsrichtung zu steuern.
5 / 19
3 Produktbeschreibung
1
2
3
Werkstoffe
modifiziertes PTFE, Po-
lytetrafluorethylen
Außenliegende Gehäu-
seteile: PVDF
Überwurfmutter: CPFA,
PVDF oder PFA
PTFE
GEMÜ C58 iComLine
