Montagehandleiding uitsluitend voor vakpersoneel

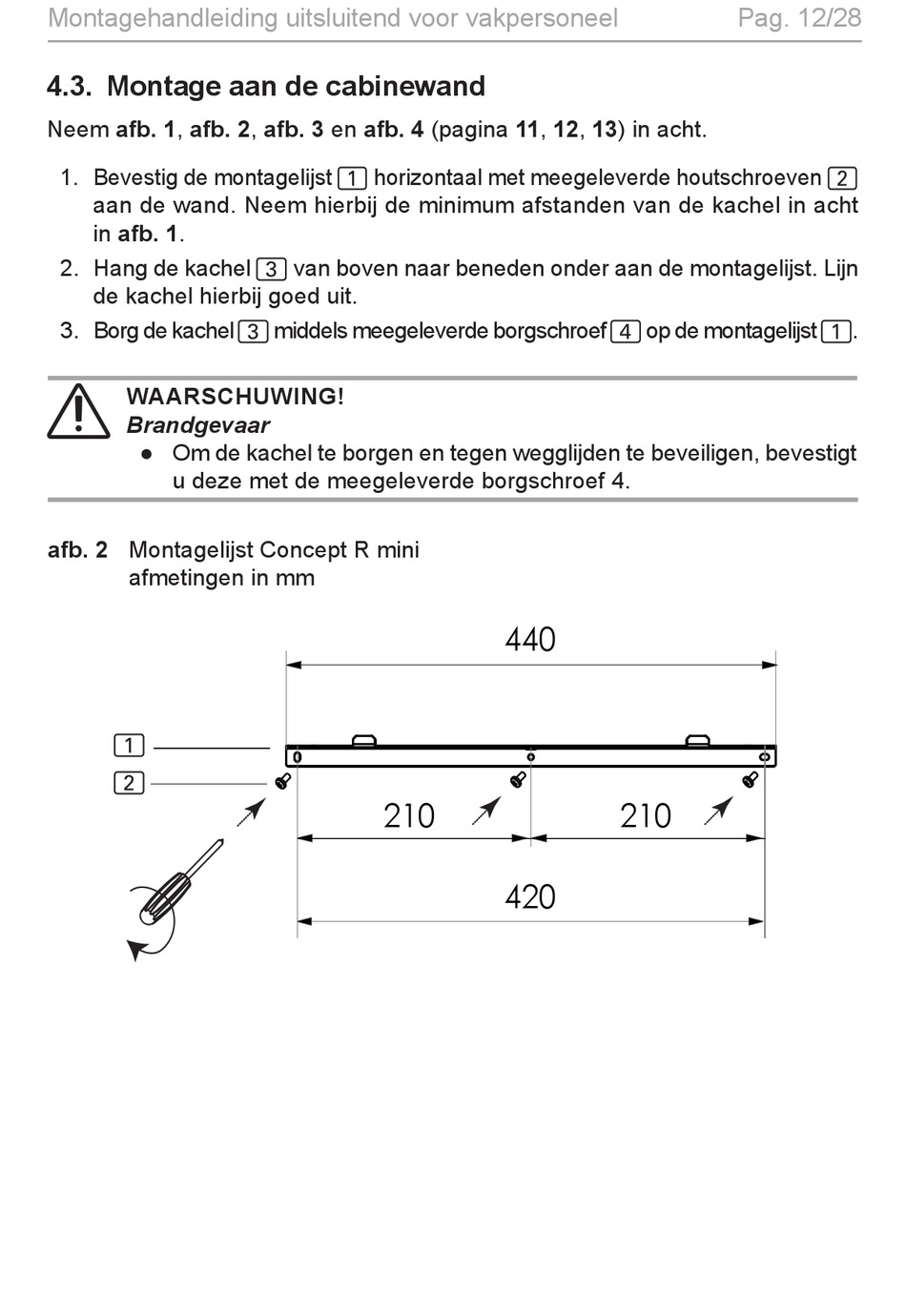

4.3. Montage aan de cabinewand

Neem afb. 1, afb. 2, afb. 3 en afb. 4 (pagina 11, 12, 13) in acht.
1. Bevestig de montagelijst 1 horizontaal met meegeleverde houtschroeven 2
aan de wand. Neem hierbij de minimum afstanden van de kachel in acht
in afb. 1.
2. Hang de kachel 3 van boven naar beneden onder aan de montagelijst. Lijn
de kachel hierbij goed uit.
3. Borg de kachel 3 middels meegeleverde borgschroef 4 op de montagelijst 1.
WAARSCHUWING!
Brandgevaar
● Om de kachel te borgen en tegen wegglijden te beveiligen, bevestigt
u deze met de meegeleverde borgschroef 4.
afb. 2 Montagelijst Concept R mini
afmetingen in mm
1
2
440
210
420
Pag. 12/28
210
