austreten und Wasserschäden
an Haus und Einrichtung entste-
hen.
6.
Das Gerät senkrecht anheben und
leicht gegen den Uhzeigersinn drehen.
7.
Das Gerät an den Einbaudrehflansch
ansetzen und die Schraubenköpfe
durch die Bajonettbohrungen des Ein-
baudrehflanschs führen.

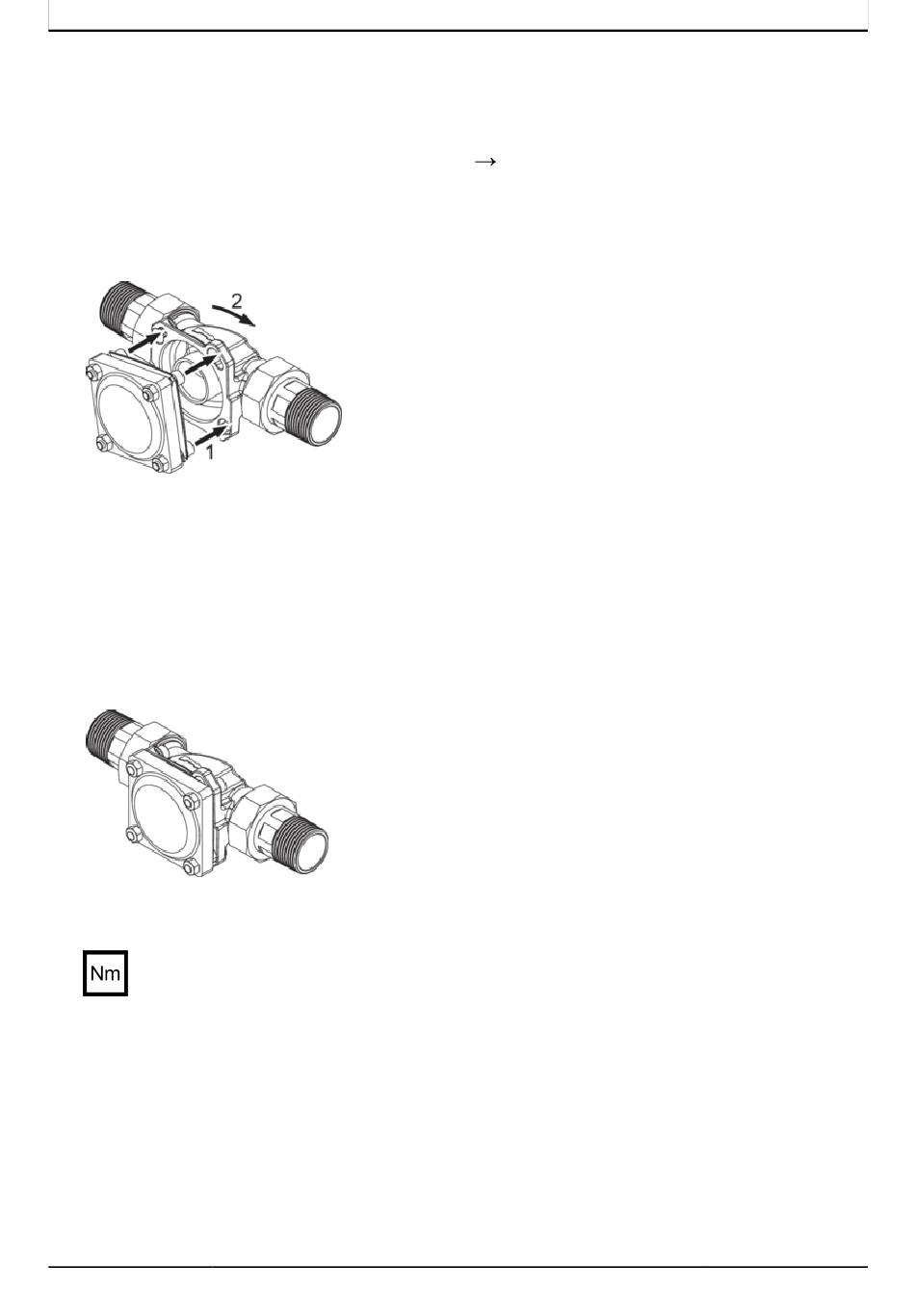

Abb. 5:
Schrauben durchführen und
einrasten
1
Schrauben durchführen
2
Drehen zum Einrasten der
Schrauben
8.
Das am Einbaudrehflansch hängende
Gerät leicht im Uhrzeigersinn drehen,
um die Schrauben in den Bohrungen
des Einbaudrehflanschs einzurasten.
Abb. 6:
Schrauben angezogen
9.
Die vier Schrauben fest anziehen.
Das Anziehmoment (ca. 4 Nm)
EINHEIT
so wählen, dass die Profilf-
lanschdichtung schließt und das
Gerät nicht beschädigt oder ver-
spannt wird.
16
Installation durch Fachhandwerk
10. Die Wandabstützung so weit heraus-
JUDO i-soft SAFE+
schrauben, bis sie am Gehäuse des
Geräts anliegt und das Gerät senkrecht
zur Wand hängt.
Die Montage des Geräts ist abge-
schlossen.
1703159 • 2021/03
