Konstruktive Ausführung
Die Außenzahnradpumpe besteht im Wesentlichen aus
dem Zahnradpaar, das in Lagerbuchsen gelagert ist, sowie
dem Gehäuse mit einem Frontdeckel und einem Endde-
ckel.
Durch den Frontdeckel wird die, in der Regel mit einem
Wellendichtring abgedichtete, Triebwelle durchgeführt.
Die Lagerkräfte werden von Gleitlagern aufgenommen.
Diese sind für hohe Drücke ausgelegt und haben ausge-
zeichnete Notlaufeigenschaften – speziell bei niedrigen
Drehzahlen.
Die Zahnräder haben 12 Zähne. Das hält die Förder-
strompulsation und Geräuschemission niedrig. Die innere

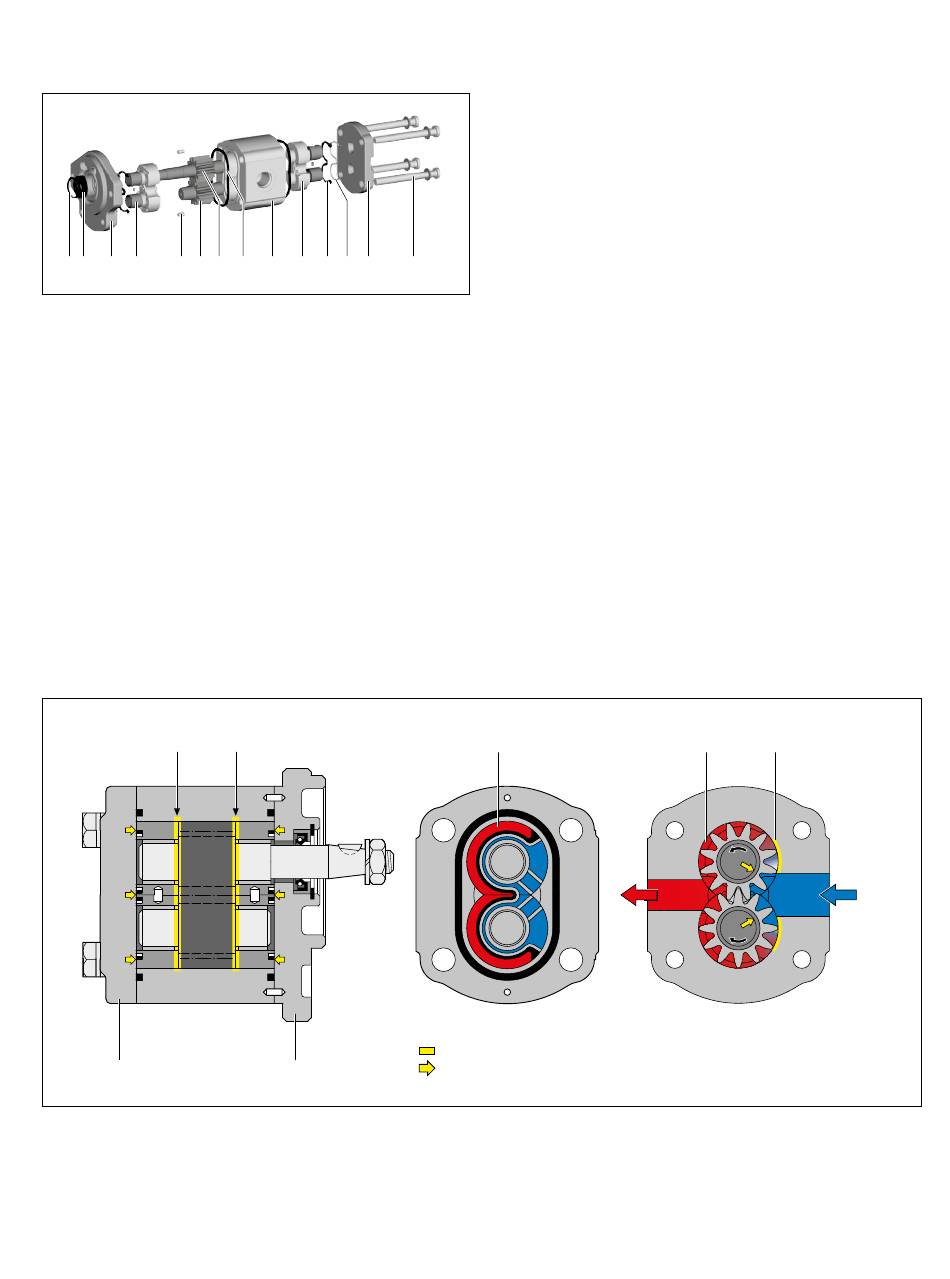

Aufbau Außenzahnradpumpe
Axiale Abdichtung
Enddeckel
8
9
10 11
12
13
14
Frontdeckel
Außenzahnradpumpe SILENCE | AZPS
1
Sicherungsring
2
Wellendichtring
3
Frontdeckel
4
Gleitlager
Zentrierstift
5
6
Zahnrad
7
Triebwelle
Abdichtung der Druckräume erfolgt mit förderdruckabhän-
gigen Kräften. Daraus ergibt sich ein optimaler Wirkungs-
grad. An der Rückseite werden die beweglichen Lager-
buchsen mit dem Betriebsdruck beaufschlagt und abdich-
tend gegen die Zahnräder gedrückt. Die beaufschlagten
Druckfelder werden dabei durch spezielle Dichtungen
begrenzt. Die Abdichtung am Umfang der Zahnräder zum
Gehäuse hin wird durch kleinste Spalte sichergestellt, die
sich druckabhängig zwischen Zahnrädern und Gehäuse
einstellen.
Äußeres Druckfeld
Dichtzone
Kompensationskräfte
Produktbeschreibung
8
Gehäusedichtring
9
Pumpengehäuse
10
Lagerbuchse
11
Axialfelddichtung
Stützelement
12
13
Enddeckel
14
Torxschrauben
Inneres Druckfeld
Radiale Abdichtung
