Bosch Rexroth SILENCE AZPS Produktbeschreibung Seite 31

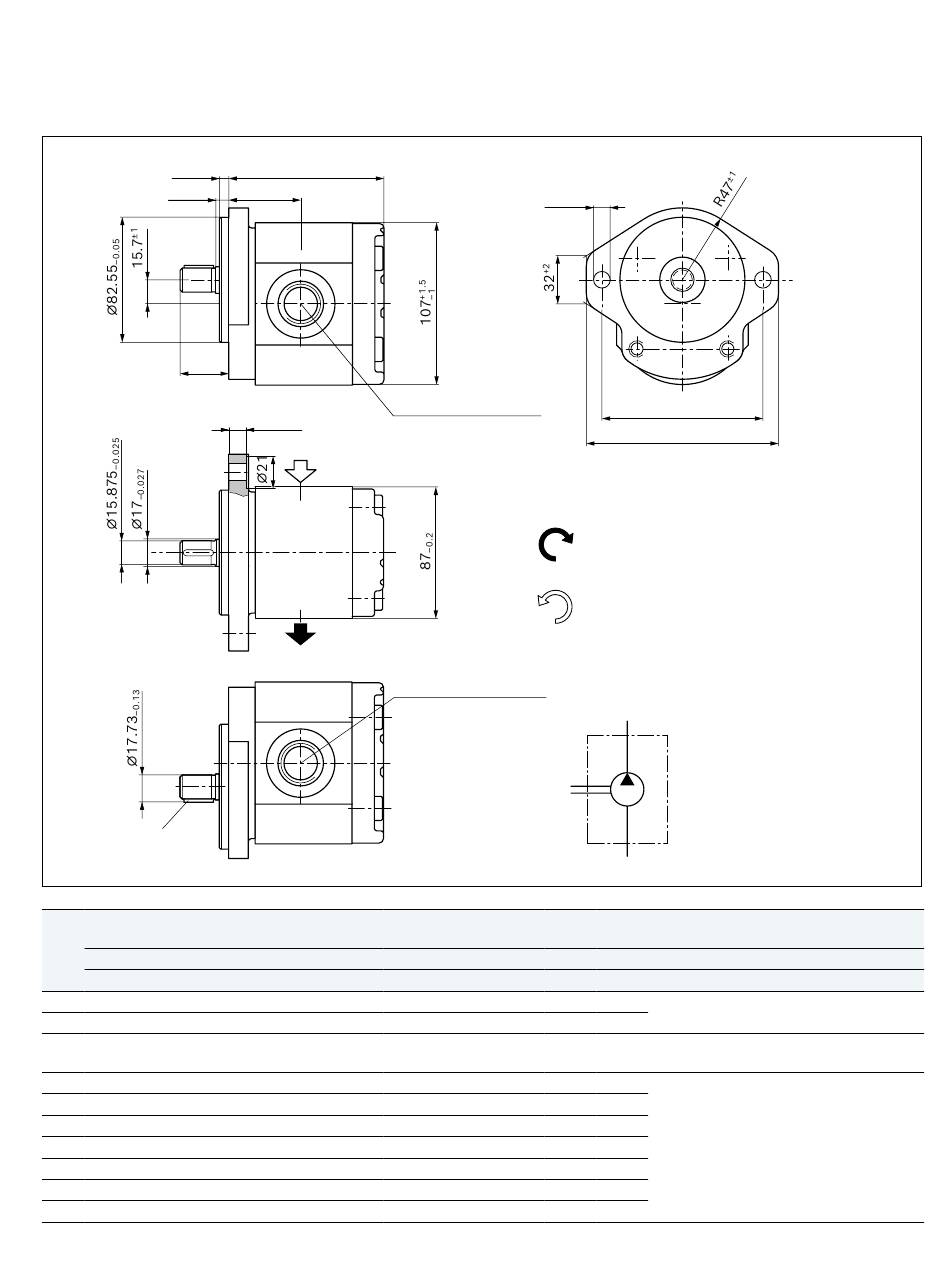

Zylindrische Welle mit Passfeder (SAE J744 16-1 A) mit 2-Lochflansch ⌀82,55 mm, SAE J744 82-2 (A)
AZPS – XX – ... QR12MB
6.2 ±0.1
7.8 ±0.5
±0.4
32
KEY.156 SQ x
.750 LG
Materialnummer
NG
Drehrichtung
rechts
4
5
8 0 517 425 003
11
14
16
19
22,5
25
28
B ±0.7
A ±0.4
P
12.5
für O-Ring-Abdichtung
–0.5
S
P
S
für O-Ring-Abdichtung
Höchstdruck Drehzahl
intermittierend maximal
p n
2 max
bar min
260 4000
260 4000
260 4000
260 3500
230 3000
200 3000
210 3500
180 3500
160 3000
140 3000
Außenzahnradpumpe SILENCE | AZPS
+0.27
11
Drehrichtung rechts:
Wie in Zeichnung dargestellt
Drehrichtung links:
Saug- und Druckanschluss vertauscht
Masse Abmessungen
m
A
-
¹ kg mm mm
3,6 43,2 89,6
Abmessungen
106.4 ±0.15
127 ±1.5
Zeichnungsnummer:
A517240801
B S
7/8-14 UNF-2B;
16 mm tief
RD 10095/2020-05-18, Bosch Rexroth AG
31
[mm]
P
7/8-14 UNF-2B;
16 mm tief
