Funktion
Allgemein
Das IFB-Multi-Ethernet-Ventil (Integrated Fieldbus) ist ein
digitales Regel-Wegeventil mit integriertem Feldbus.
Es sind folgende Betriebsarten möglich:
▶ Standard:
– Ventildirektsteuerung
– Volumenstromsteuerung
▶ Ausführung „5" oder mit internen Drucksensoren:
– Druck-/Kraftregelung
– Aktive Dämpfung
– Ablösende Regelung (Volumenstrom – Druck/Kraft),
pQ-Funktion (Volumenstrom gesteuert)
▶ Die Sollwertvorgabe erfolgt rein digital über die Ether-
net-Schnittstelle (X7E1 oder X7E2)
▶ Die Rückmeldung der Istwertsignale an die übergeord-
nete Steuerung erfolgt über die Ethernet-Schnittstelle
(X7E1 oder X7E2)
▶ Die Einstellung der Reglerparameter erfolgt über die
Ethernet-Schnittstelle (X7E1 oder X7E2)
XH1
X7E1
X7E2
1
P
Typ 4WRPFH 6 ...G..D90
Regel-Wegeventil | 4WRPFH

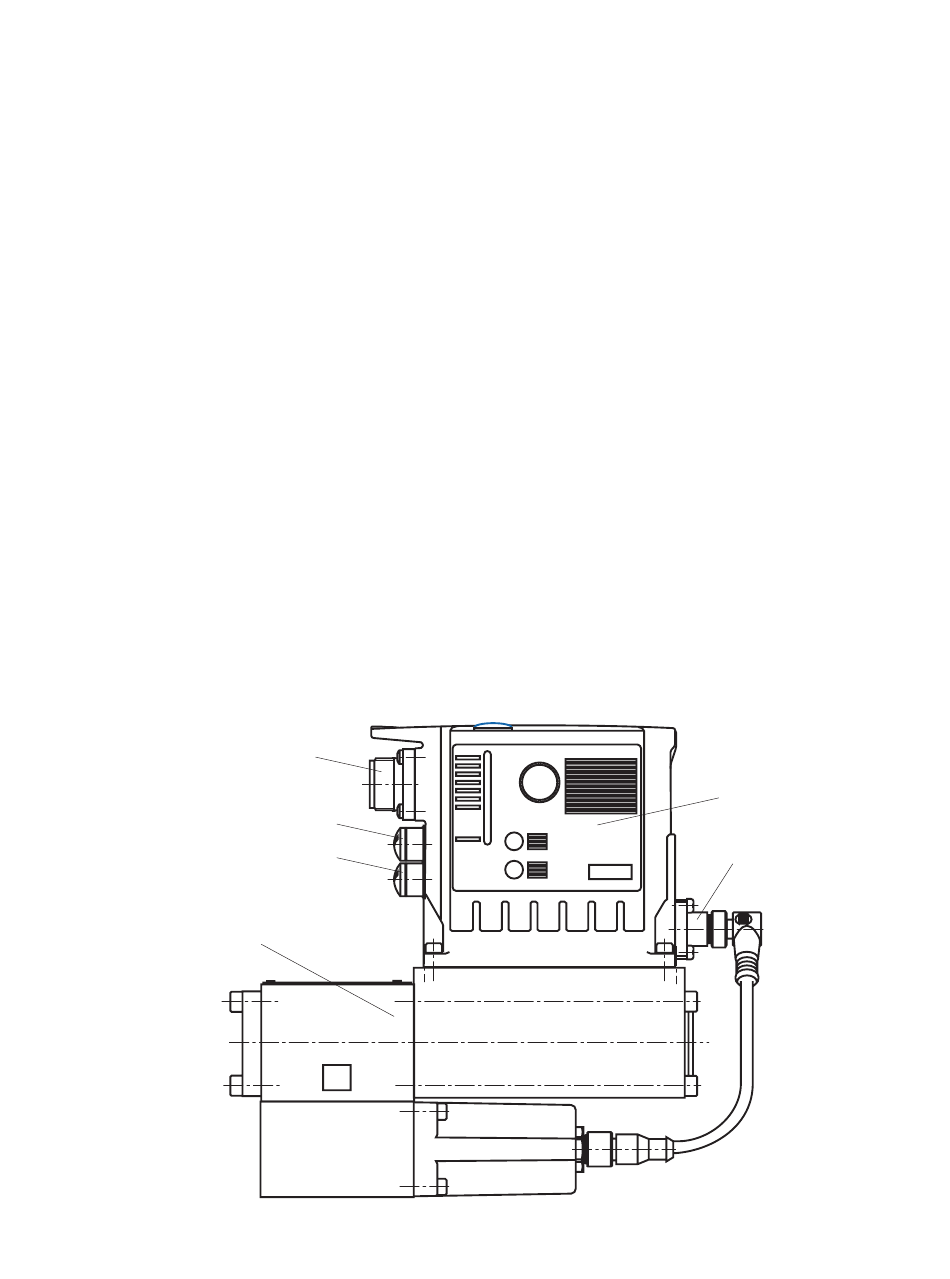

Aufbau
Das Regel-Wegeventil mit IFB-Multi-Ethernet Elektronik
besteht im Wesentlichen aus:
▶ Direktgesteuertem Regel-Wegeventil (1) mit Steuer-
schieber und Hülse in Servoqualität
▶ Integriertem Feldbus (3) mit:
– Gerätestecker, Spannungsversorgung, Sicherheitsab-
schaltung (XH1)
– Ethernet-Schnittstellen (X7E1, X7E2)
– analogen Sensorschnittstellen (X2N), optional
RD 29395, Ausgabe: 2019-07, Bosch Rexroth AG
5/20
2
X2N
