Drehmoment: 6 Nm
11. Montieren Sie Zünd- und Überwachungselektroden.
Verwenden Sie dazu neue Dichtungen.
–
Drehmoment: 2,8 Nm
12. Bauen Sie den Gas-Luft-Verbund ein. (→ Seite 29)
13. Prüfen Sie die Produktfunktion und Dichtheit
(→ Seite 22).
10.10.3 Dämmmatte austauschen
Wenn der Sicherheitstemperaturbegrenzer an der Brennertür
ausgelöst hat, dann ist unter Umständen die Dämmmatte
zwischen Brennertür und Brennraum beschädigt.
▶
Prüfen und ersetzen sie die Dämmmatte.
Hinweis
Um die Dämmmatte zu ersetzen, gehen sie
vor wie bei der Demontage des Brenners. Ein
Ausbau des Brenners ist nicht erforderlich.

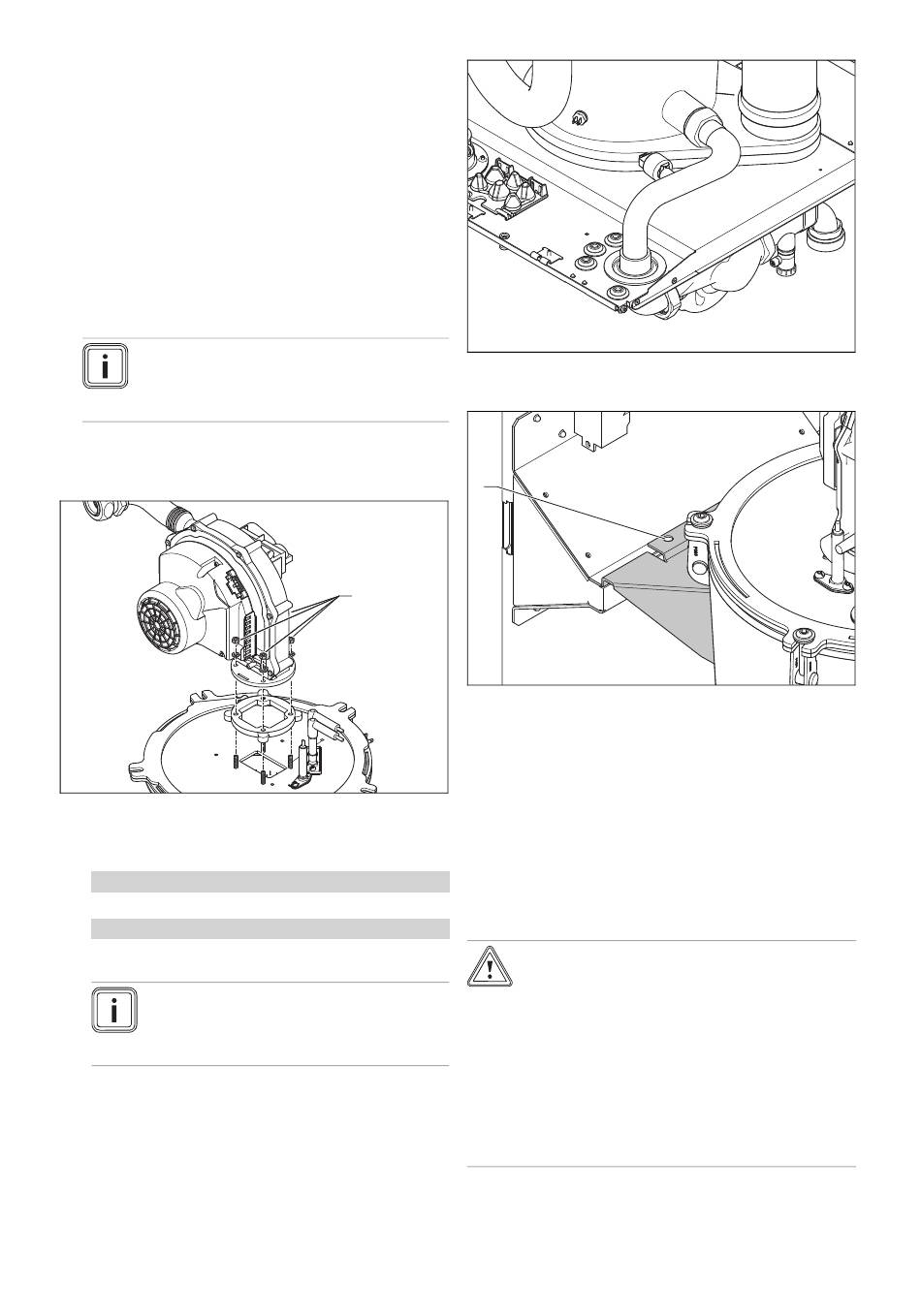

10.10.4 Gebläse austauschen
1.
Bauen Sie den Gas-Luft-Verbund aus. (→ Seite 27)
2.
Lösen Sie die 4 Muttern (1) am Gebläse.
3.
Montieren Sie das neue Gebläse in derselben Ausrich-
tung auf die Brennertür, wie es zuvor positioniert war.
Bedingungen: Gilt für 65 kW, 80 kW und 100 kW
–
Drehmoment: 3,5 Nm
Bedingungen: Gilt für 120 kW
–
Drehmoment: 6 Nm
Hinweis
Ziehen Sie die Schrauben des Gebläses
gleichmäßig an. Das Gebläse darf nicht
schräg stehen.
10.10.5 Wärmetauscher austauschen
1.
Entleeren Sie das Produkt. (→ Seite 30)
2.
Bauen Sie den Gas-Luft-Verbund aus. (→ Seite 27)
3.
Schrauben Sie den Vor- und Rücklauf im vorderen Be-
reich an der Unterseite des Produkts ab.
0020207100_04 ecoTEC plus Installations- und Wartungsanleitung
4.
Lösen Sie die Dichtungsmanschetten des Vor- und
Rücklaufrohrs aus dem Bodenblech.
1
1
5.
Entfernen Sie die Schrauben (1) an der Halterung des
Wärmetauschers.
6.
Heben Sie den Wärmetauscher mit zwei Personen aus
seiner Halterung. Dazu können die Rohre als Haltegriffe
genutzt werden.
7.
Montieren Sie den neuen Wärmetauscher in umgekehr-
ter Reihenfolge.
8.
Bauen Sie den Gas-Luft-Verbund ein. (→ Seite 29)
9.
Befüllen und entlüften Sie das Produkt und, falls erfor-
derlich, die Heizungsanlage.
10.10.6 Leiterplatte und/oder Display austauschen
Störungsbehebung 10
Vorsicht!
Risiko von Sachschäden durch unsach-
gemäße Reparatur!
Verwendung falscher Ersatzteil-Displays
kann zu Schäden an der Elektronik führen.
▶
Prüfen Sie vor dem Austausch, ob das
korrekte Ersatzteil-Display zur Verfügung
steht.
▶
Verwenden Sie beim Austausch keines-
falls ein anderes Ersatzteil-Display.
33
