FR-
S.A.S. au capital de 5 000 000 € - Z.I. Les Giranaux - BP71 - 70103 ARC-LÈS-GRAY CEDEX - FRANCE - RCS VESOUL B 425 650 090 - SIRET 425 650 090 00011 - n° T.V.A CEE FR 87 425 650 090

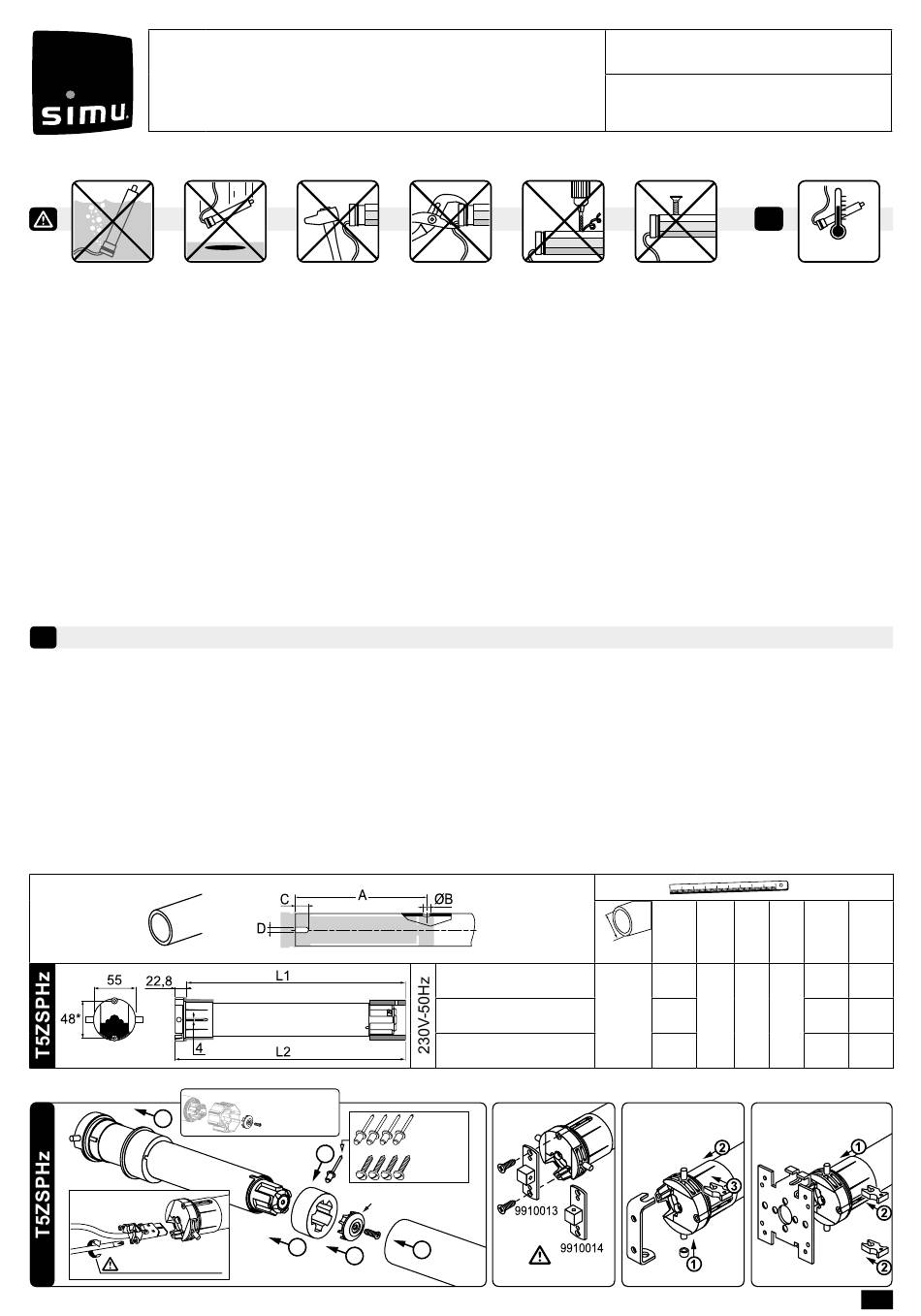

Cette notice s'applique à toutes les motorisations T5ZSPHz dont les déclinaisons sont disponibles au catalogue
en vigueur.
Domaine d'application : Les motorisations T5ZSPHz sont conçues pour motoriser tous types de stores verticaux
d'extérieur. L'installateur, professionnel de la motorisation et de l'automatisation de l'habitat doit s'assurer que
l'installation du produit motorisé une fois installé respecte les normes en vigueur dans le pays de mise en service
comme notamment la norme sur les stores d'extérieur EN 13561.
Responsabilité : Avant d'installer et d'utiliser la motorisation, lire attentivement cette notice. Outre
les instructions décrites dans cette notice, respecter également les consignes détaillées dans le document
joint Consignes de sécurité. La motorisation doit être installée par un professionnel de la motorisation et de
l'automatisation de l'habitat, conformément aux instructions de SIMU et à la réglementation applicable dans le
pays de mise en service. Toute utilisation de la motorisation hors du domaine d'application décrit ci-dessus est
interdite. Elle exclurait, comme tout irrespect des instructions figurant dans cette notice et dans le document joint
Consignes de sécurité, toute responsabilité et garantie de SIMU. L'installateur doit informer ses clients des
conditions d'utilisation et de maintenance de la motorisation et doit leur transmettre les instructions d'utilisation et
de maintenance, ainsi que le document joint Consignes de sécurité, après l'installation de la motorisation. Toute
opération de Service Après-Vente sur la motorisation nécessite l'intervention d'un professionnel de la motorisation
et de l'automatisation de l'habitat. Si un doute apparaît lors de l'installation de la motorisation ou pour obtenir des
informations complémentaires, consulter un interlocuteur SIMU ou aller sur le site www.simu.com.
INSTALLATION
1
Consignes à suivre impérativement par le professionnel de la motorisation et de l'automatisation de
l'habitat réalisant l'installation de la motorisation :
- Les modalités d'installation électrique sont décrites par les normes nationales ou par la norme IEC 60364.
- Les câbles traversant une paroi métallique doivent être protégés et isolés par un manchon ou un fourreau.
- Le câble du moteur T5ZSPHz est démontable. S'il est endommagé, le remplacer à l'identique. Le
raccordement du câble au moteur doit être réalisé par du personnel qualifié. Le connecteur doit être monté
sans endommager les contacts. La continuité de terre doit être assurée.
Préconisations : Respecter une distance minimum de 20 cm entre deux moteurs T5ZSPHz. Respecter une
distance minimum de 30 cm entre un moteur T5ZSPHz et un émetteur Hz. L'utilisation d'un appareil radio utilisant
la même fréquence (433,42MHz) peut dégrader les performances de ce produit (ex.: casque radio Hi-Fi).
Perçage du tube :
Montage :
1
0.55
Nm
±0.1
T5ZSPHz
(230V ~ 50Hz)
IP44
ALUMINIUM WHEEL
9910004
ACIER
5
9910004
2
3
06/32 • 06/17 • 10/32
• 10/17 • 15/17
15/32
25/17 • 35/17
Ø4,8x10
Ø5 x 10
4
25Nm max.
5137328A
FR - NOTICE ORIGINALE
i
A
ØB
C
Ø min.
583
47
653
5
26 4.2
657
-20°C / +60°C
mm
D
L1
L2
596
619
666
689
670
693
FR
1/12
