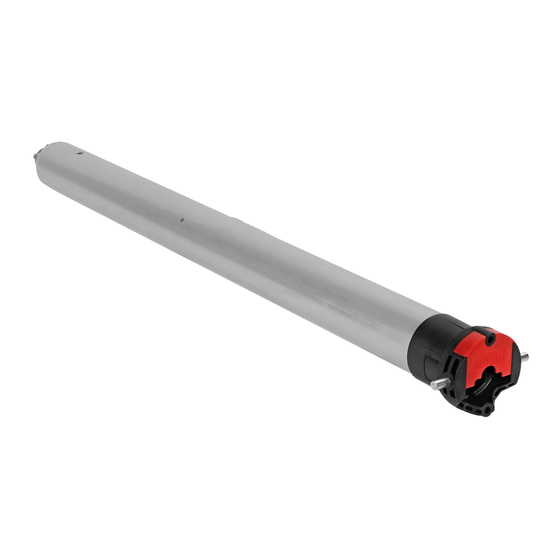

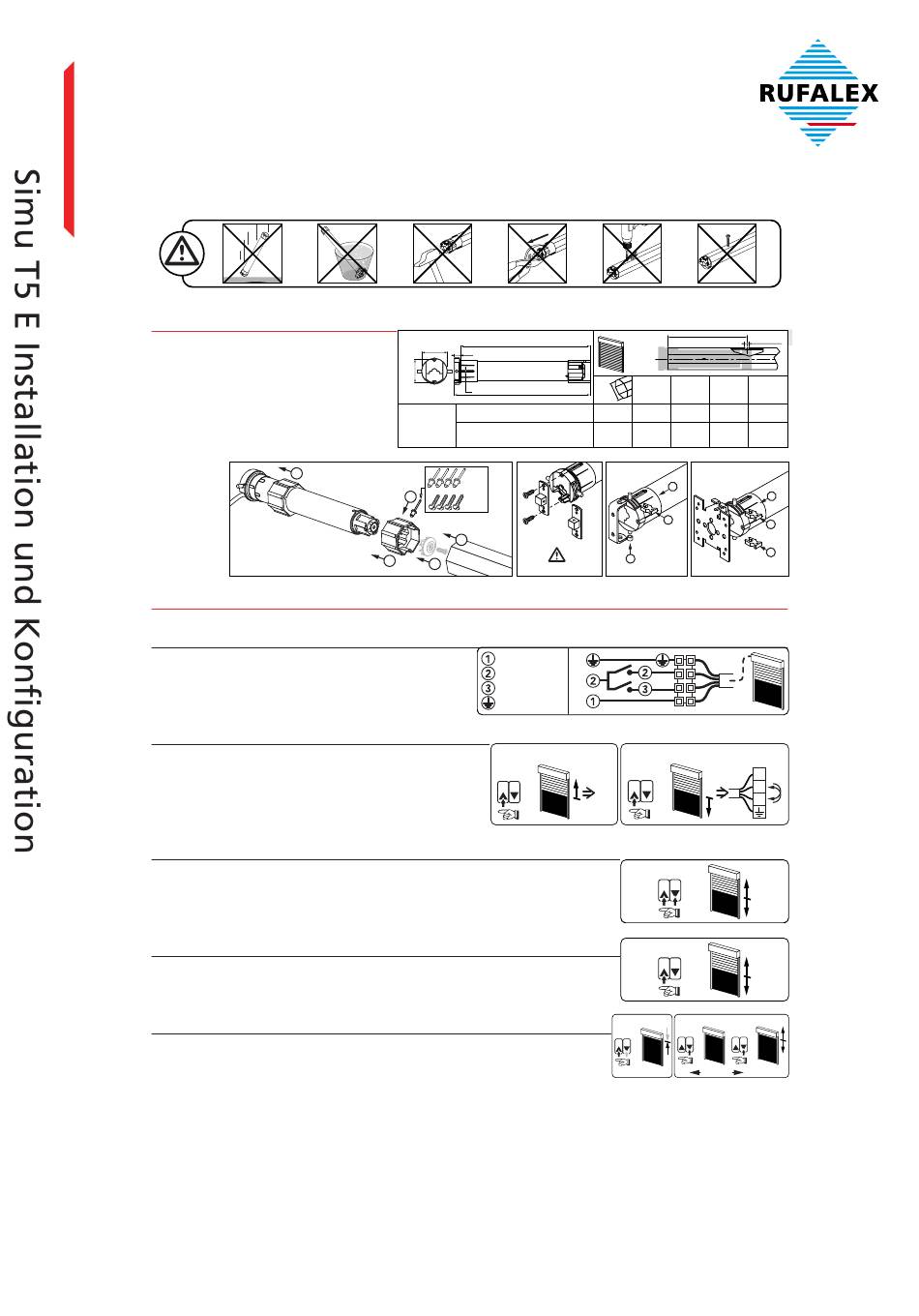

Installation und Konfiguration T5E
Bitte vor der Anwendung gründlich lesen
1 Installation
Bohrungen der Welle:
Montage:
2 Einstellen der Endlagen
Während der Endlageneinstellung wird der Motorbetrieb um 1 Sekunde verzögert.
2.1 Verbinden Sie den Motor mit dem Einstellschalter
2.2 Überprüfen der Drehrichtung.
Verbinden Sie den Schalter mit dem Stromnetz und drücken Auf:
a Dreht sich die Achse Aufwärts, gehen Sie zum Schritt 2.3. weiter.
b Dreht sich die Achse Abwärts vertauschen Sie die Leitung
Braun (2) und Schwarz (3) und wiederholen den Test.
2.3 Aktivieren des Endlagen-Einstellmodus
Drücken Sie gleichzeitig 3 Sek. lang Auf und Ab, bzw. die breite Taste des Becker-Einstellka-
bels. Der Motor macht eine kurze Drehung in die eine, dann in die andere Richtung*.
Gehen Sie weiter zu Schritt 2.4.
2.4 Initialisieren der Sicherheitsabschaltung
Drücken Sie 3 Sek. lang Auf. Der Motor führt eine kurze Drehung in die eine, dann in
die andere Richtung aus*. Gehen Sie weiter zu Schritt 2.5.
2.5 Einstellen der oberen Endlage
Die Verwendung von Stoppern an der Endschiene ermöglicht eine automatische
Abschaltung für den oberen Endpunkt. In diesem Fall Gehen Sie direkt
weiter zu 2.6 Schritt , wenn es nicht der Fall ist:
a Positionieren Sie den Motor mit den Tasten Auf und Ab auf den gewünschten oberen Abschaltpunkt.
b Zum Speichern der oberen Endlage drücken Sie die Taste Ab 2 Mal hintereinander:
1. Druck: 1/2 Sek.lang ohne Motordrehung.
2. Druck: Länger als 3 Sek. mit kurzer Motordrehung in die eine, dann in die andere Richtung*.Gehen Sie weiter zu Schritt 2.6.
* Die Unterstützung aufrechterhalten, bis der Motor eine Umdrehung in den zwei Richtungen durchgeführt hat.
RUFALEX Rollladen-Systeme AG
Industrie Neuhof 11, CH-3422 Kirchberg
55
20
48*
4
* :35Nm max.
508-17
T5 E
510-17 515-17 520-17
230V-50Hz
1
Ø4,8 x 10
ACIER-STEEL-STAHL-ACERO-ACCIAIO
5
Ø5 x 10
4
2
3
T +41 (0)34 447 55 55
F +41 (0)34 447 55 66
L1
A
T
L2
(mm)
min.
47 590
47 660
525-17 535-17
9910013
9910014
1
25Nm max.
Blau
PE
Braun
L
Schwarz
N
Grün/gelb
a
b
>>
>> OK
a
>>
4xØB /90°
A
ØB L1 L2
(mm) (mm) (mm)
5 603 623
5 673 693
2
1
3
2
2
1
2
3
≥3s
>>
≥3s
>>
b
1/2s
≥3s
>> + >>
6s max.
