4. WYBÓR LOKALIZACJI
Urządzenia są przeznaczone do instalacji wewnętrznej. Należy
je instalować w miejscu spełniającym następujące wymagania:
Wystarczająco mocny fundament, aby utrzymać ciężar
1.
urządzenia. Płaska podłoga, aby zapobiec powstawaniu
wibracji i hałasu.
Odpowiednia do serwisowania przestrzeń wokół
2.
urządzenia.
Brak zagrożenia pożarowego z powodu wycieku
3.
łatwopalnego gazu.
Urządzenie należy umieścić w miejscu, w którym dźwięk
4.
generowany przez urządzenie nie będzie przeszkadzał.
Upewnij się, że woda nie spowoduje żadnych uszkodzeń
5.
miejsca, jeśli kapałaby z urządzenia.
Operacja schładzania ogranicza się do
UWAGA
maksymalnie jednej godziny.
KONTROLA I OBSŁUGA URZĄDZENIA
5.
Sprawdź urządzenie przy dostawie; wszelkie uszkodzenia
niezwłocznie zgłoś przewoźnikowi.
Obsługując urządzenie weź pod uwagę następujące kwestie:

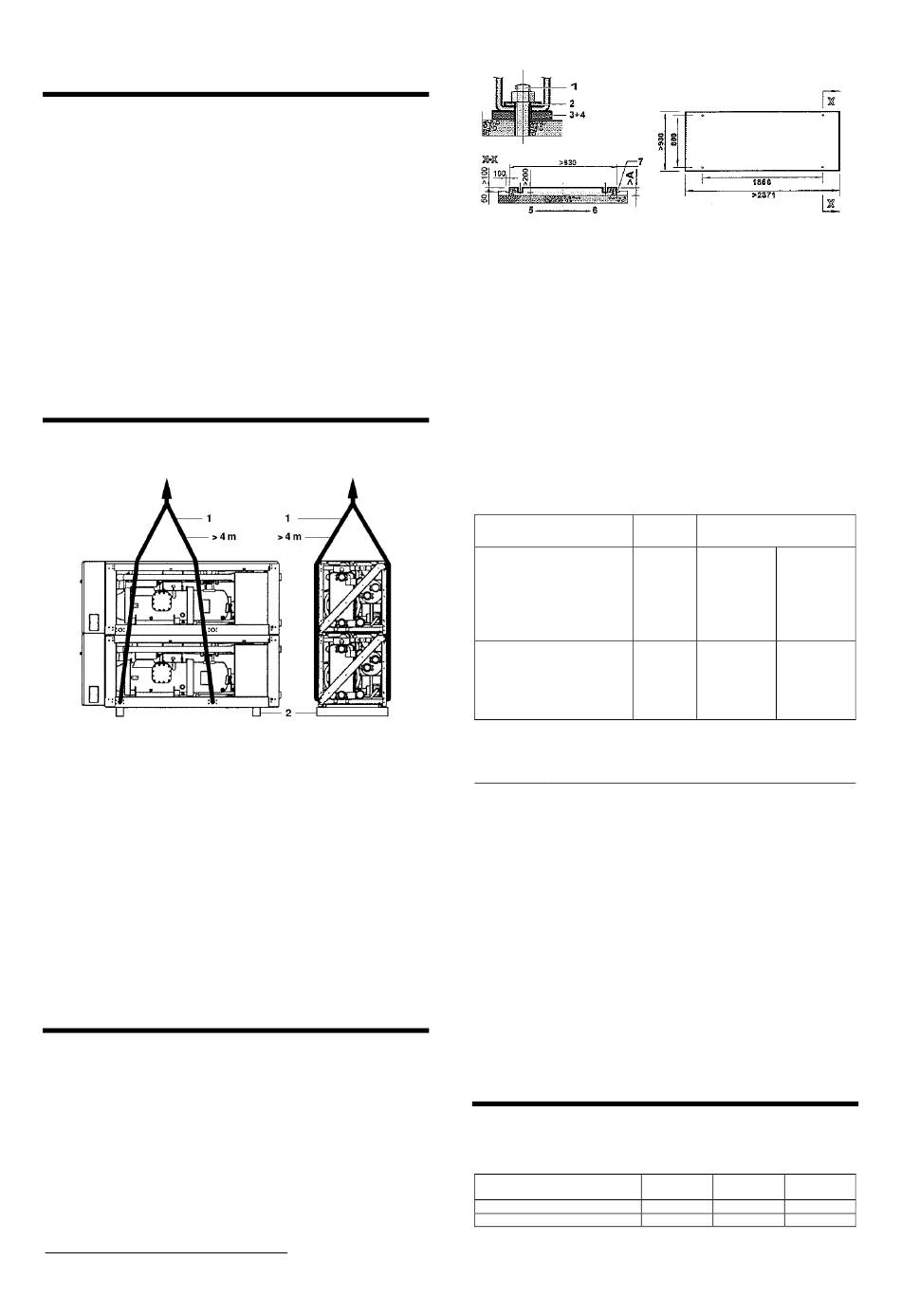

Sprawdź urządzenie najlepiej z dźwigiem i pasami
1.
zgodnie z instrukcjami dołączonymi do rządzenia.
Długość każdej liny (1) używanej do podnoszenia wynosi
minimum 4 m.
Urządzenie jest dostarczane z drewnianymi belkami (2)
2.
pod spodem, które należy usunąć przed montażem.
Zredukuj wiercenie w urządzeniu do
UWAGA
minimum. Jeśli nie ma takiej możliwości,
dokładnie usuń wypełnienie z żelaza, aby
zapobiec rdzewieniu powierzchni.
ROZPAKOWANIE I UKŁADANIE
6.
URZĄDZENIA
Usuń drewniane belki z urządzenia.
1.
Jeśli hałas i wibracje podczas instalacji mogą stanowić
2.
przeszkodę, zastosuj mocowania przeciw wibracjom.
Ustaw urządzenie na solidnym i równym fundamencie.
3.
Zainstaluj urządzenie na solidnej podstawie. Zaleca się
zamocowanie urządzenia na betonowej podstawie za pomocą
śrub kotwiących.
GWP = współczynnik ocieplenia globalnego
(1)
1. Śruba kotwiąca
2. Myjka
3. Płyta gumowa
4. Płyta gumowa lub korkowa
5. Podłoże
6. Betonowa podłoga
7. Rów
•
Zamocuj śruby kotwiące w betonowym fundamencie.
Ostatecznie mocując urządzenie za pomocą śrub
kotwiących, upewnij się, że podkładki do kanału DIN434
oraz płyty gumowe dostarczane na miejscu, jak i płyty z
surowego korka lub gumy zapewniające lepszą ochronę
przed drganiami są zainstalowane zgodnie z opisem.
•
Fundament betonowy powinien znajdować się około
100 mm wyżej niż poziom podłogi, aby ułatwić prace
hydrauliczne i zapewnić lepszy odpływ.
Model
EWWD120J~180J
EWLD 110J~165J
EWWH090J-130J
EWLH080J-130J
EWWS120J-180J
EWLS110J-170J
EWWD210J~280J
EWLD 195J~265J
EWWH150J-200J
EWLH140J-190J
EWWS200J-270J
•
Upewnij się, że powierzchnia fundamentu jest równa i
płaska.
■ Oparciem tabelarycznego pomiaru jest zasada,
UWAGA
że podstawa jest wykonana w ziemi lub na
betonowej podłodze. Jeśli podstawa jest
wykonana na sztywnej podłodze, można ująć
grubość betonowej podłogi w grubość podstawy.
■ Jeśli podstawa jest wykonana na betonowej
podłodze, należy zapewnić rów, jak pokazano
na rysunku. Ważne jest, aby odprowadzić
drenaż niezależnie od tego, czy podłoże
wykonane jest w gruncie, czy na posadzce
betonowej (rów - kanalizacja).
■ Składniki betonu to: cement 1, piasek 2 i żwir 3.
Wstaw pręty żelazne Ř10 w odstępach co
300 mm. Zeszlifuj krawędź betonowej podstawy.
WAŻNE INFORMACJE DOTYCZĄCE
7.
UŻYWANYCH CHŁODZIW
Ten produkt zawiera fluorowane gazy cieplarniane. Gazów nie
można wydalać do atmosfery.
Model
Typ czynnika chłodniczego
Wartość GWP
( 1)
D - EIMWC01008-06_02EU - 171/182
Śruba kotwiąca
A
Ilość
Rozmiar
300 M20x200 4
350 M20x200 4
EWWD J EWWH J EWWS J
EWLD J EWLH J EWLS J
R134a R1234ze R513A
1430 7 572
