Per evitare danni al compressore, non azionarlo per
la pre-carica!
3. Una volta completata la fase 2 della procedura, eseguire
un test di "avvio iniziale":
3.1. Avviare il compressore e attendere che passi
attraverso la fase stella/triangolo.
Controllare con attenzione durante l'operazione di
avviamento che:
•
il compressore non produca rumori o vibrazioni
anomali;
•
l'alta pressione aumenti e la bassa pressione
scenda nei 10 secondi successivi per valutare
se il compressore non stia funzionando al
contrario a causa di un cablaggio errato;
•
non sia attivato alcun dispositivo di sicurezza.
3.2. Arrestare il compressore dopo 10 secondi.
Regolazione della carica del refrigerante con l'apparecchio
in funzione
4. Per regolare la carica del refrigerante, usare la valvola
Flare SAE da 1/4" sull'aspirazione e assicurarsi di
caricare il refrigerante nel suo stato liquido.
4.1. Per regolare la carica del refrigerante, il
compressore deve funzionare a pieno carico
(100%).
4.2. Verificare il surriscaldamento e il
sottoraffreddamento:
•
il surriscaldamento deve essere compreso tra 3
e 8 K
•
il sottoraffreddamento deve essere compreso
tra 3 e 8 K
4.3. Verificare il vetro di ispezione dell'olio. Il livello deve
trovarsi all'interno del vetro di ispezione.
4.4. Verificare il vetro di ispezione della conduttura del
liquido. Deve essere sigillato e non mostrare
umidità nel refrigerante.
4.5. Se il vetro di ispezione della conduttura del liquido
non è sigillato, aggiungere refrigerante in serie da
1 kg e attendere finché l'apparecchio non funziona
in condizioni stabili.
Ripetere la procedura completa della fase 4 finché il
vetro di ispezionenon è sigillato.
L'apparecchio deve avere il tempo di stabilizzarsi, il
che significa che la carica deve essere fatta in
modo regolare.
5. Annotare i valori di surriscaldamento e
sottoraffreddamento per consultazioni future.
6. Annotare la carica totale di refrigerante sulla targhetta
dell'apparecchio e sull'etichetta per la carica di
refrigerante, fornita con il prodotto.
Fare attenzione a un'eventuale contaminazione
NOTA
del condensatore remoto per evitare di bloccare
il sistema. È impossibile per il produttore
controllare la contaminazione del condensatore
"esterno" dell'installatore. L'apparecchio ha un
livello preciso di contaminazione.
11. PREPARAZIONE, CONTROLLO E
COLLEGAMENTO DEL CIRCUITO
IDRAULICO
Gli apparecchi sono dotati di un ingresso e un'uscita dell'acqua
per il collegamento a un circuito idraulico del refrigeratore.
Questo circuito deve essere predisposto da un tecnico
autorizzato e deve essere conforme a tutte le normative
europee e nazionali.
Se aria o sporco penetrano nel circuito idraulico,
potrebbero presentarsi dei problemi. Tenere sempre
presente quindi quanto segue quando si esegue il
collegamento del circuito idraulico:
1. Usare solo tubi puliti.
Tenere l'estremità del tubo rivolta verso il basso
2.
quando si rimuovono le sbavature da taglio.
Coprire l'estremità del tubo quando lo si inserisce
3.
attraverso una parete, per evitare che entrino
polvere e sporco.
Preparare l'apparecchio per il collegamento al circuito
1.
idraulico.

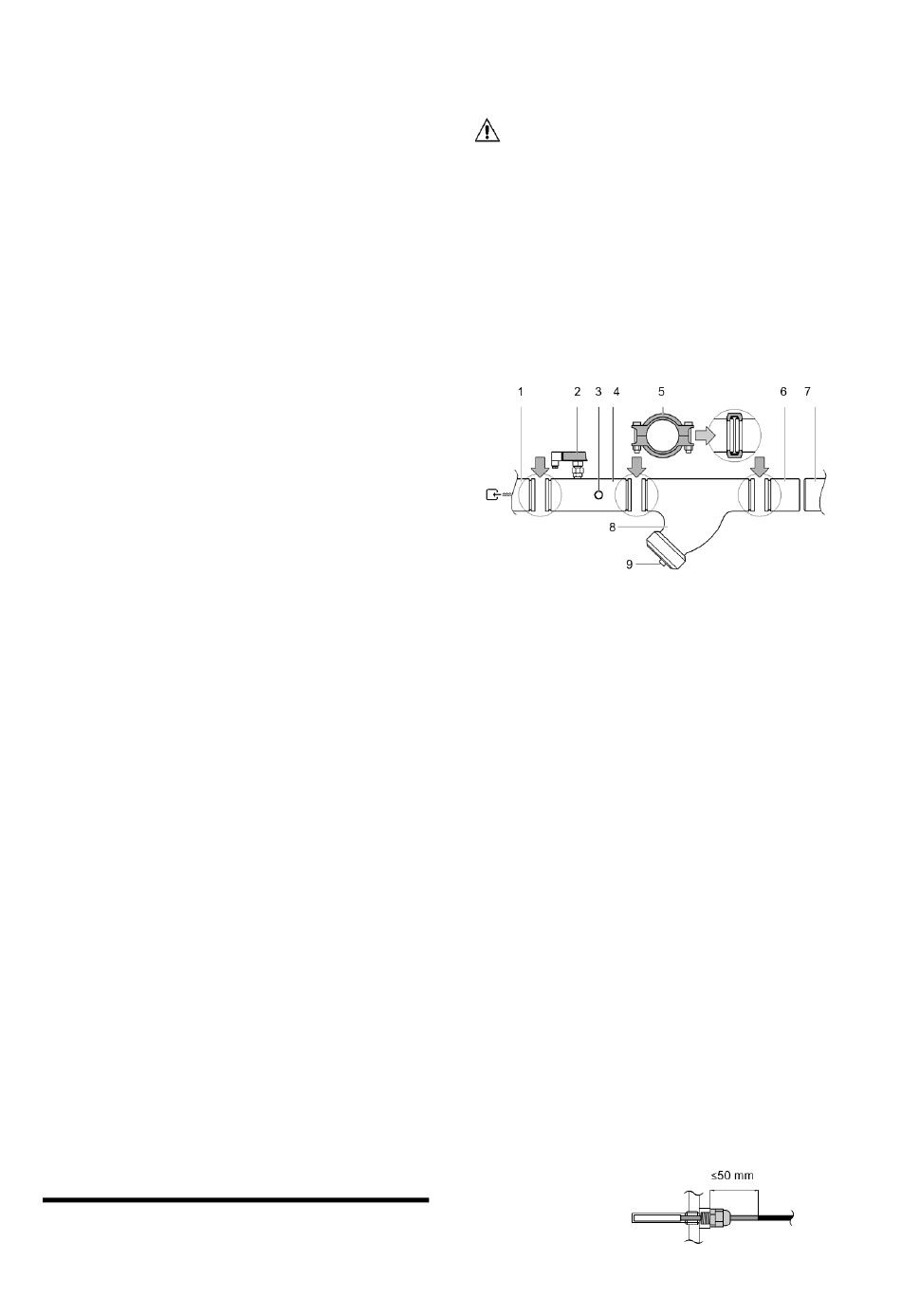

Con l'apparecchio viene consegnata anche una scatola
contenente i giunti Victaulic
1. Ingresso acqua dell'evaporatore
2. Flussostato
3. Sensore ingresso dell'acqua
4. Tubo ingresso acqua con flussostato e sensore di
temperatura di ingresso dell'acqua
®
5. Giunto Victaulic
6. Controtubo
7. Circuito tubo acqua in loco
8. Filtro
9. Filtro e coppa
Per non danneggiare le parti dell'apparecchio durante
il trasporto, il tubo di ingresso dell'acqua con il
flussostato, il sensore di temperatura di ingresso
dell'acqua e il tubo di uscita dell'acqua con il relativo
sensore non vengono montati in fabbrica.
•
Collegare il tubo di ingresso dell'acqua
contenente il flussostato.
Il tubo di ingresso dell'acqua con il flussostato è
montato sul lato dell'ingresso dell'acqua
dell'evaporatore/degli evaporatori ed è
preisolato.
Tagliare le fascette e fissare il tubo
all'ingresso/agli ingressi dell'evaporatore con i
giunti Victaulic
•
Collegare il tubo di uscita dell'acqua.
Il tubo di uscita dell'acqua è montato sul lato di
uscita dell'acqua dell'evaporatore ed è
preisolato.
Tagliare le fascette e fissare il tubo/i tubi
all'uscita/alle uscite dell'evaporatore con i giunti
®
Victaulic in dotazione.
•
Dopo l'installazione dei tubi di ingresso e di
uscita dell'acqua, e come norma generale per
altri apparecchi, si consiglia di controllare la
profondità di inserimento dei sensori di
temperatura dell'acqua nei tubi di collegamento
prima dell'uso (v. figura).
D - EIMWC01008-06_02EU - 104/182
®
e un filtro.
®
in dotazione.
