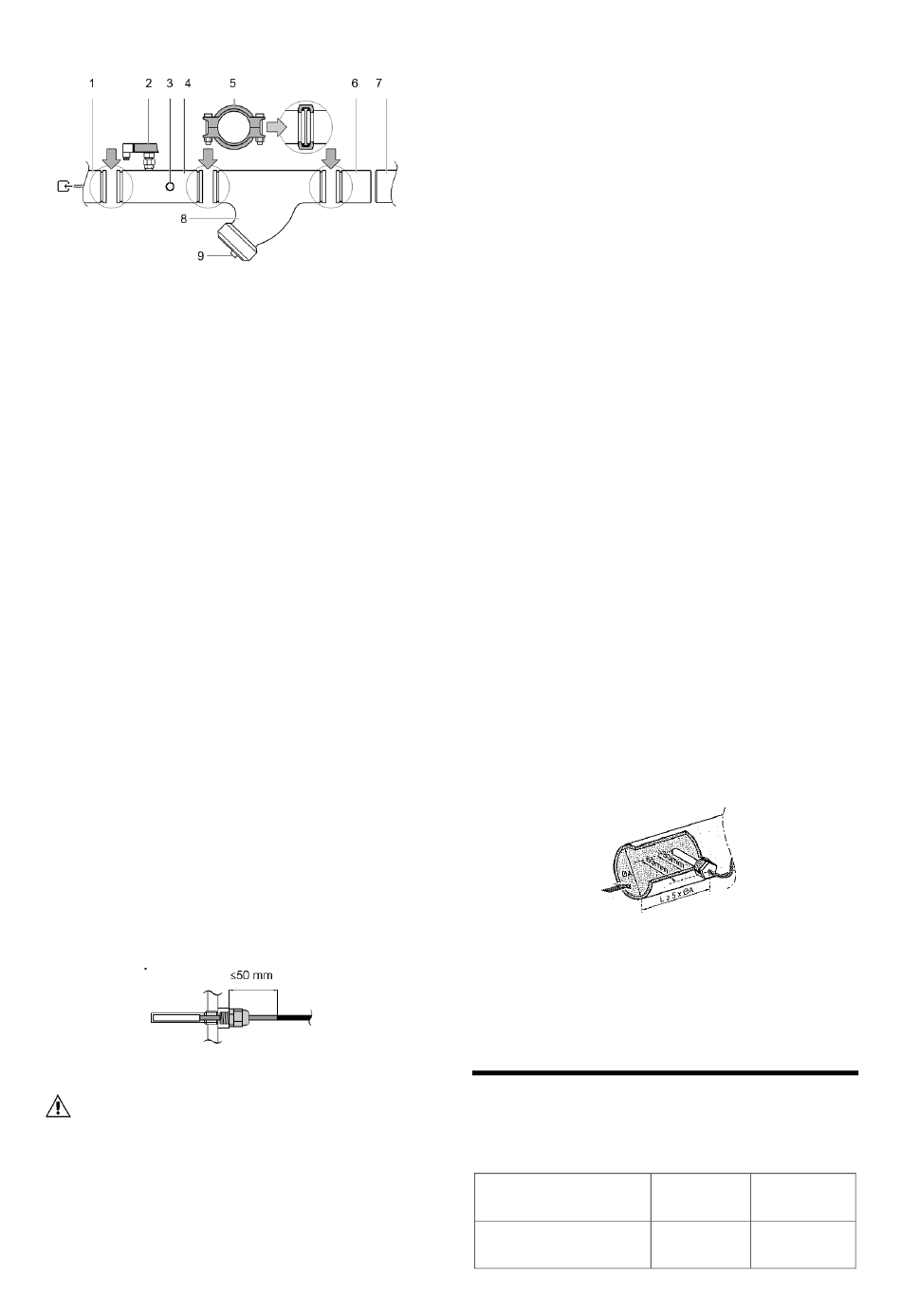

1. Вход воды в испаритель
2. Реле расхода
3. Датчик температуры воды на входе
4. Входной водяной патрубок с реле расхода и
датчиком температуры воды на входе
5. Муфта Victaulic ®
6. Обратный трубопровод
7. Водяной контур
8. Фильтр
9. Крышка фильтра
Во избежание повреждения компонентов
агрегатов во время транспортировки входной
водяной патрубок с реле расхода и датчиком
температуры воды на входе, а также патрубок с
датчиком температуры воды на выходе, не
устанавливаются на агрегат на заводе-
изготовителе.
•
Подсоединение входного водяного патрубка
с реле расхода.
Входной водяной патрубок с реле расхода
устанавливается на входе воды в
испаритель(-и) он предварительно
заизолирован.
Разрежьте стяжки и установите патрубок на
вход(ы) воды в испаритель при помощи
входящих в комплект поставки муфт
®
Victaulic .
•
Подсоединение выходного водяного
патрубка.
Выходной водяной патрубок
устанавливается на выходе воды из
испарителя. он предварительно
заизолирован.
Разрежьте стяжки и установите патрубок(-ки)
на выход(ы) воды из испарителя при помощи
входящих в комплект поставки муфт
®
Victaulic .
•
После установки входного и выходного
патрубков перед началом эксплуатации
рекомендуется проверить глубину
погружения датчиков температуры воды в
водяной трубопровод (см. рисунок).
Подсоединение фильтра
•
Входящий в комплект поставки агрегата фильтр
должен устанавливаться на входе воды в
испаритель при помощи входящих в комплект
поставки муфт Victaulic
рисунке. Фильтр имеет отверстия диаметром
1,0 мм и защищает испаритель от засоров.
•
Неверная установка фильтра может привести к
серьезному повреждению оборудования
(размораживанию испарителя).
® , как показано на
Корпус фильтра можно оснастить краном для удаления
грязи, накапливающейся в фильтре.
•
Подсоединение обратного трубопровода
Приварите входящий в комплект поставки обратный
трубопровод к концам водяного контура и
подсоедините его к агрегату при помощи входящих в
комплект поставки муфт Victaulic
Во всех нижних точках системы необходимо
2.
установить дренажные краны для полного слива
жидкости из контура при проведении технического
обслуживания или на время длительного простоя.
Для слива воды из конденсатора в нем имеется
дренажная пробка. При сливе также следует
открутить воздушные пробки (см. схему выше).
Воздуховыпускные клапаны должны быть
3.
установлены во всех верхних точках системы. Они
должны быть легкодоступны для технического
обслуживания.
Агрегат должен быть оснащен отсечной арматурой,
4.
позволяющей проводить его плановое техническое
обслуживание без слива всей жидкости из системы.
Все подсоединенные водяные трубопроводы
5.
рекомендуется оснастить виброгасителями во
избежание передачи нагрузок и вибраций от
трубопроводов на агрегат.
Для двухконтурных агрегатов с контролем
6.
температуры воды на выходе (ELWT) на
трубопроводе следует устроить отверстие под
дополнительный датчик температуры воды. Этот
датчик и кронштейн для него не входят в комплект
поставки.
Муфта должна быть 1/4" с газовой резьбой и
располагаться в зоне смешивания потоков воды из
чиллеров.
Убедитесь в том, что наконечник датчика
температуры находится в потоке воды.
Кроме того, перед датчиком должен быть
прямолинейный участок трубопровода длиной (L) по
меньшей мере в 10 раз превышающей диаметр
трубопровода (А).
Место расположения датчика следует выбирать таким
образом, чтобы длины его соединительного кабеля (10 м)
было достаточно для подключения.
12. ВОДА. ТРЕБОВАНИЯ К КАЧЕСТВУ И
РАСХОДУ
Для надлежащей работы агрегата расход воды через
испаритель должен находиться в рабочем диапазоне,
указанном в таблице ниже. В системе должно быть
достаточно воды для ее нормальной работы.
Модель
EWWD120J – EWLD110J
EWWH090J – EWLH080J
EWWS120J – EWLS110J
D - EIMWC01008-06_02EU - 159/182
®
.
Минимальный Максимальный
поток воды поток воды
[л/мин] [л/мин]
168 671
