3.2 Installation af bygningsmålepunktet
Tilslut bygningsomløbet efter følgende anvisning og
principskitse, se fig. 1:
1. Luk for fjernvarmeforsyningen på hovedhanerne.
2. Afvent at rørene er afkølet.
3. Installér tryktransmittere og dyklommer i rørførin-
gen.
4. Skru tryktransmitterkablerne på tryktransmit-
terne.
5. Indsæt temperatursensorerne i dyklommerne og
spænd dem fast.
6. Tag låget af elektronikboksen.
7. Sæt elektronikboksen op et passende sted hvor
ledningerne fra boksen kan nå til placeringen af
sensorerne. Brug egnede rawlplugs og skruer.
1
2
3
4
5
6
7 8 9 10

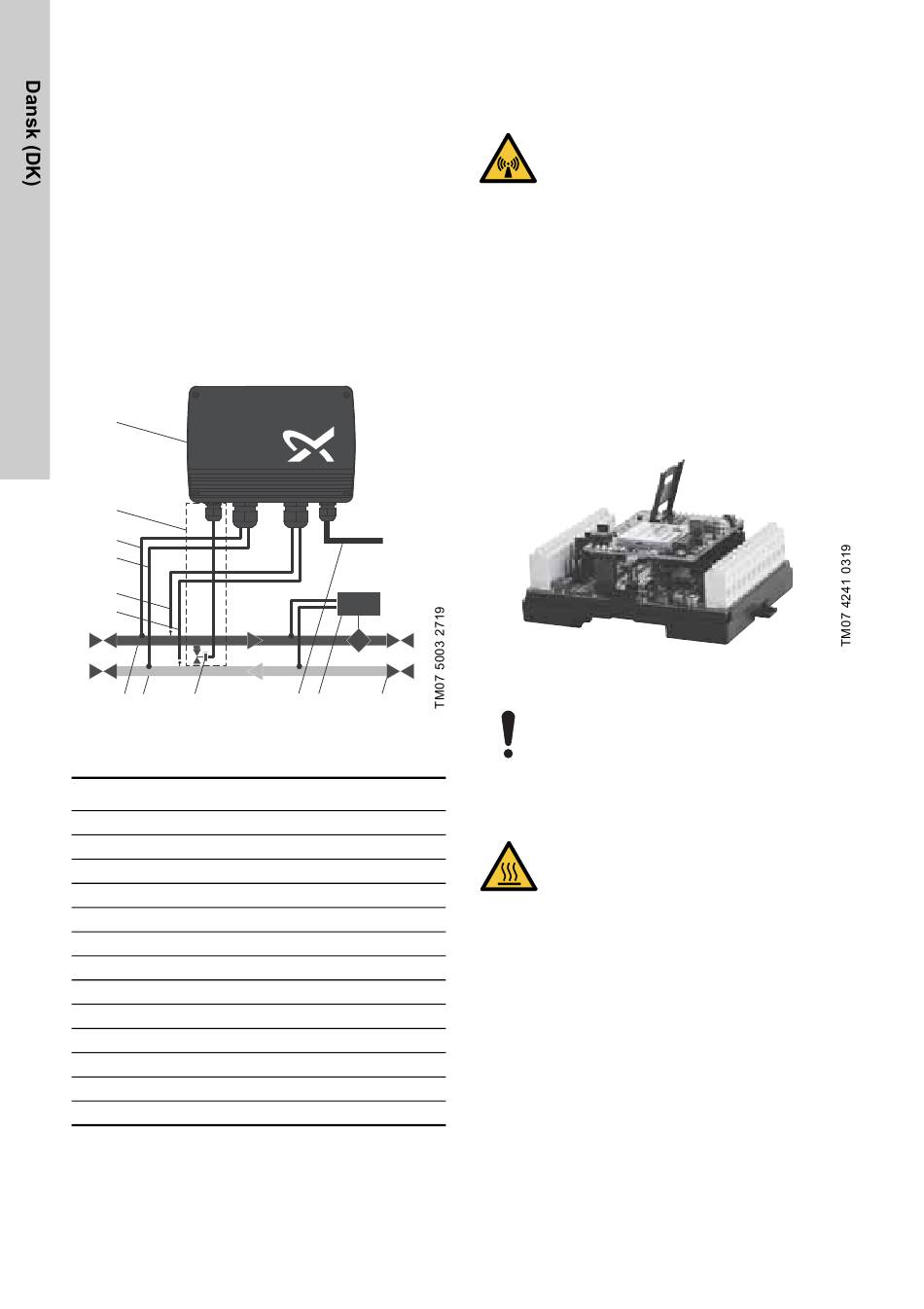

Fig. 1 Principskitse for installation af bygnings-
omløb og -målepunkt
Pos. Beskrivelse
1 IP-boks
2 Omløbsfunktion (bygningsomløb)
3 Temperatursensor, frem
4 Temperatursensor, retur
5 Tryktransmitter, frem
6 Tryktransmitter, retur
7 Fjernvarme, frem
8 Fjernvarme, retur
9 Omløbsventil
10 Ventilmotor
11 Strømtilslutning
12 Energimåler
13 Afspærringsventil
18
11 12 13

3.3 Antenne

FORSIGTIG
Eksponering for RF energi
Lettere personskade
- Efter installation af bygningsomløbet og
-målepunktet skal ophold ved antennen
foregå i minimum 20 cm afstand.

3.4 SIM-kort

Montér SIM-kortet som følger:
1. Løsn skruerne på elektronikboksen og fjern låget.
2. Åbn SIM-kortholderen ved at presse den hen
mod hængslet og vip den ud fra styreprintet.
3. Skub SIM-kortet ind i SIM-kortholderen. Se den
åbne holder på fig. 2.
4. Pres SIM-kortholderen på plads mod styreprintet.
5. Placér låget til elektronikboksen og skru det fast.
SIM-kortet er nu sat i og klar til at sende.
Fig. 2 SIM-kort
Vær opmærksom på at en eventuel PIN-
kode på SIM-kortet skal fjernes.

3.5 Afslut installationen

ADVARSEL
Elektrisk stød
Død eller alvorlig personskade
- Kablerne må ikke være i direkte fysisk
kontakt med varme overflader.
1. Åbn hovedhanerne.
2. Tilslut strøm.
Produktet er nu klart til brug.
