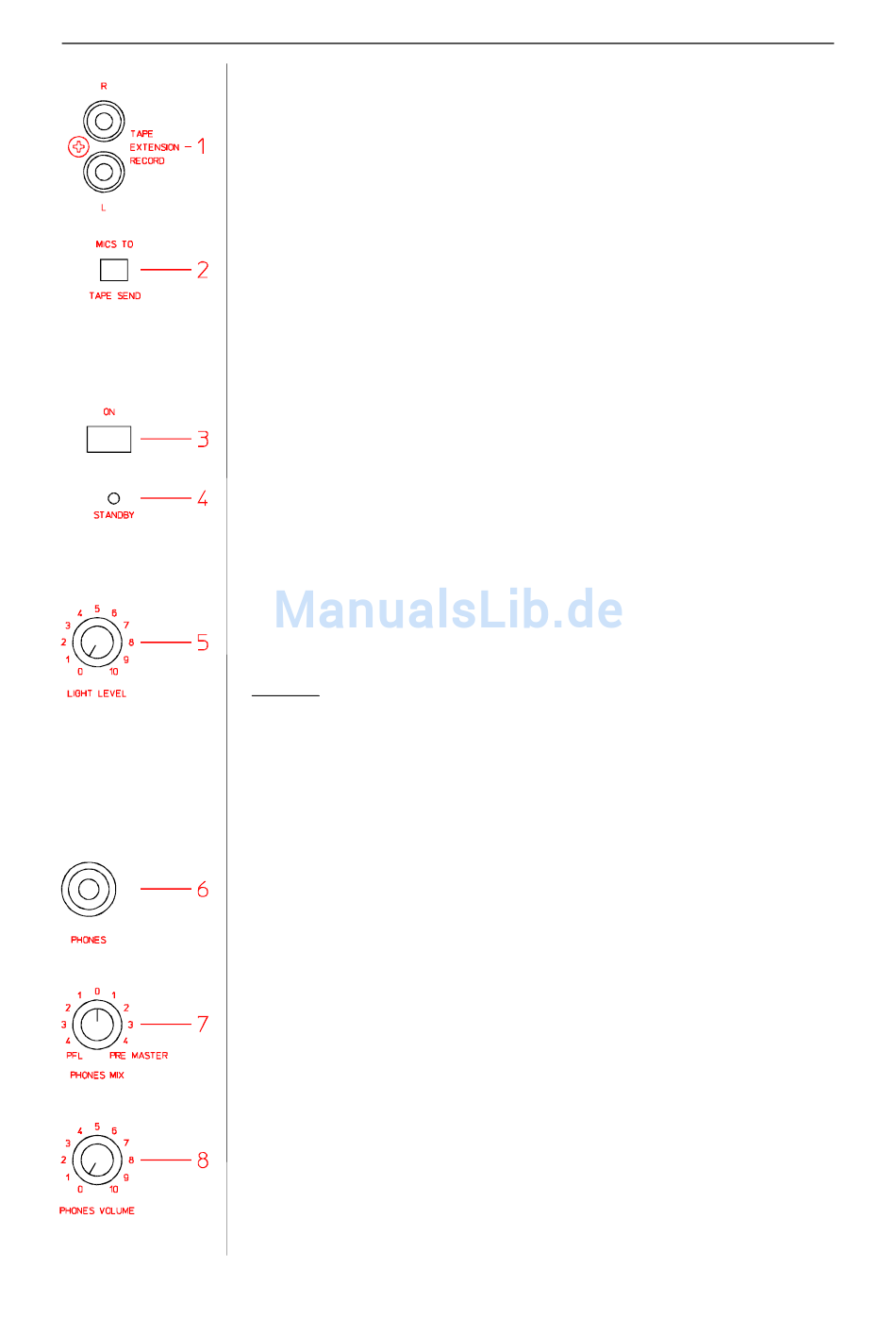

F R O N T S E I T E
1 TAPE EXTENSION RECORD
Cinchbuchsen für Tape Record (parallel zu den Recordbuchsen auf der Rückseite).
Diese Ausgangsbuchsen können Sie für Tonband-oder Cassettenaufnahmen benutzen.
Das Signal ist unabhängig von den Einstellungen der Masterschieberegler.
2 MICS TO TAPE SEND
Mit diesem Schalter entscheiden Sie, ob bei einer eventuellen Aufnahme auer dem
Musiksignal auch das Mikrofonsignal mitaufgenommen wird.
3 ON
EIN / AUS Schalter (Funktionsschalter)
Ob das Gerät ein-oder ausgeschaltet ist, erkennen Sie an den leuchtenden LED's an
den verschiedenen Schaltern auf der Frontblende.
4 STANDBY
Diese LED leuchtet, sobald das Mischpult mit dem Stromnetz verbunden ist, unabhängig
von der Stellung des Schalters ON (3).
Das Mischpult ist erst betriebsbereit, wenn der Schalter ON (3) gedrückt ist.
5 LIGHT LEVEL
Dieser Regler dient zur Aussteuerung von angeschlossenen Lichteffektgeräten.
6 PHONES
Hier schlieen Sie ihren Stereo-Kopfhörer an. Empfohlene Kopfhörerimpedanz 16 - 200
Ohm.
Bitte verwenden Sie keinen Mono-Klinkenstecker, sonst wird der rechte Ausgangsver-
stärker kurzgeschlossen.
Achtung!
Aufgrund der speziellen Schaltungstechnik der Kopfhörerendstufe, darf der Massean-
schlu der Kopfhörerbuchse nicht mit der restlichen Masse des Mischpultes verbunden
werden.
7 PHONES MIX
Mit Hilfe dieses Reglers können Sie sich eine Mischung aus PFL-Signal und PRE
MASTER-Signal auf den Kopfhörer geben. Damit können Sie den "Beat" der vorgehör-
ten Musik in einfacher Weise auf den "Beat" der laufenden Musik angleichen.
Es liegen immer alle vorgehörten Musiksignale auf beiden Kopfhörer-Kanälen, so da
Sie je nach Arbeitsweise mit zwei oder auch nur mit einer Kopfhörermuschel arbeiten
können.
In groen Discotheken können bedingt durch Laufzeitverzögerungen der Hauptanlage
Synchronisierungsprobleme beim Mixen von Übergängen auftreten, d.h. Sie hören das
aktuelle Musiksignal zeitversetzt zum Vorhörsignal. Mit der PHONES MIX-Funktion
können Sie je nach Stellung des PHONES MIX-Reglers nur das PFL-Signal vorhören
oder nur das PRE MASTER-Signal (= aktuelles Musiksignal) oder jede beliebige
Mischung aus PFL/ PRE MASTER, d.h. mit Hilfe der PHONES MIX-Funktion machen
Sie blitzschnelle, perfekte und synchrone Übergänge.
8 PHONES VOLUME
Dieser Regler stellt die Kopfhörerlautstärke ein.
