Dynacord cms 600-3 Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis
Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

3
CMS

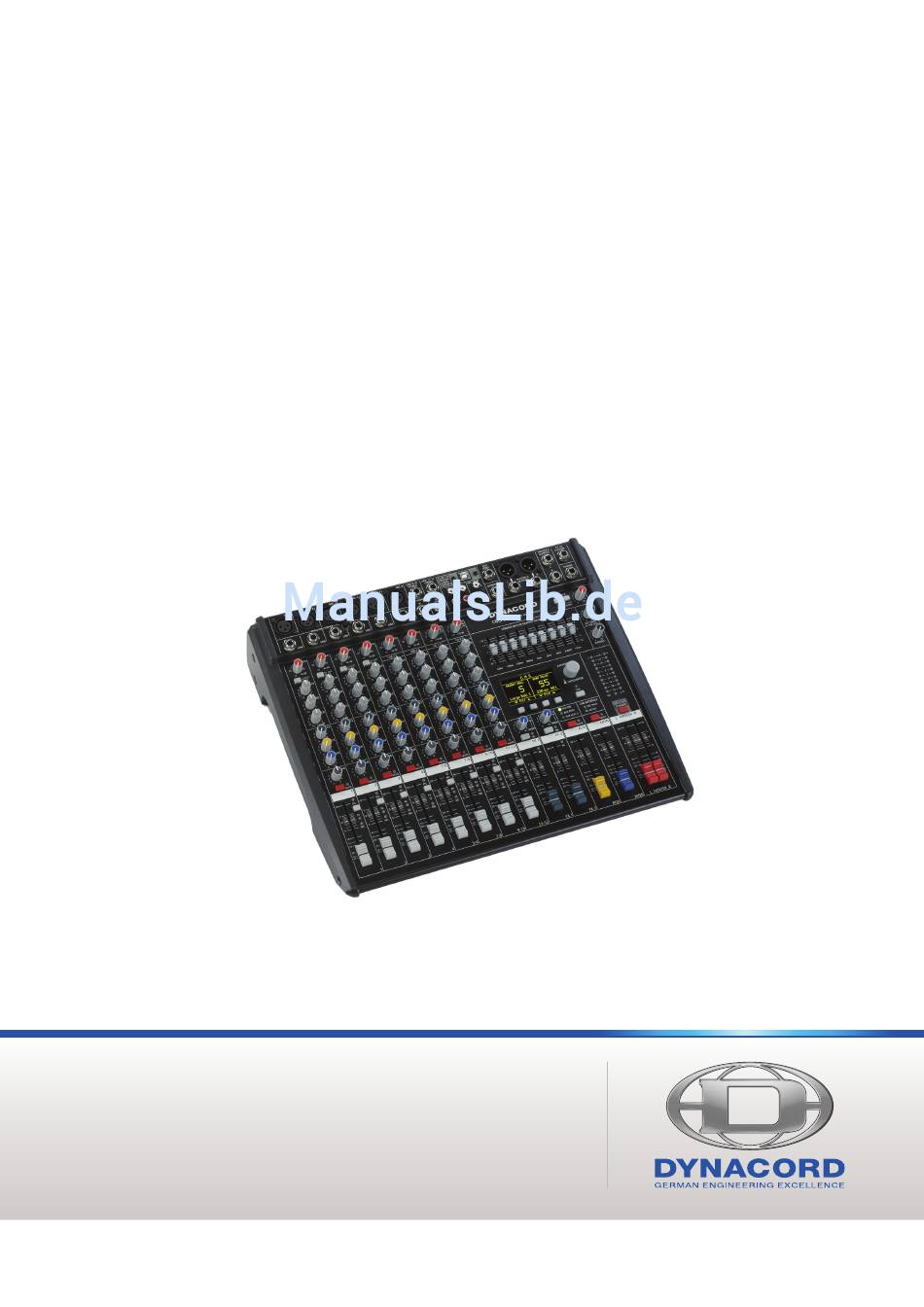

CMS 600-3 COMPACT MIXING SYSTEM
Owner's Manual | Bedienungsanleitung
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Dynacord cms 600-3

Inhaltszusammenfassung für Dynacord cms 600-3

  • Seite 1 CMS 600-3 COMPACT MIXING SYSTEM Owner‘s Manual | Bedienungsanleitung...
  • Seite 38 WICHTIGE SICHERHEITSHINWEISE Das Blitzsymbol innerhalb eines gleichseitigen Dreiecks soll den Anwender auf nicht isolierte Lei- tungen und Kontakte im Geräteinneren hinweisen, an denen hohe Spannungen anliegen, die im Fall einer Berührung zu lebensgefährlichen Strom- schlägen führen können. Das Ausrufezeichen innerhalb eines gleichseitigen Dreiecks soll den Anwender auf wichtige Bedie- nungs- sowie Servicehinweise in der zum Gerät gehörenden Literatur aufmerksam machen.

  • Seite 39: Einführung

    1 Einführung 1.2 Garantie Das Compact Mixing System CMS 600-3 ist ein profes- sionelles Mischpult das aufgrund der vielen integrierten Features, wie Equalizer und Effektgeräte, eine optimierte Hinweise zur Garantie finden Sie auf www.dynacord.com Komplettlösung für unterschiedlichste Einsatzgebiete darstellt. Das CMS-Pult kann äußerst zeitsparend und einfach aufgebaut werden, da komplizierte Rack-Konfigu- ration und störanfällige Verkabelung mehrerer Ein-...

  • Seite 40: Bedienelemente Und Anschlüsse

    2 Bedienelemente und Anschlüsse 2.1 Input Mono HINWEIS: Achten Sie bitte darauf, dass vor dem Anschluss von Signalquellen die jeweiligen Kanalregler, mindestens jedoch die beiden Masterregler, geschlossen sind, oder der STANDBY-Schalter gedrückt ist. Sie ersparen sich selbst, Ihrem Publikum und Ihrem Equipment unnötige Beanspruchungen durch Knackgeräusche.
  • Seite 41 HINWEIS: Betreiben Sie bitte keine E-Gitarre bzw. E-Bass mit passiver Elektronik und hochohmigem Ausgang direkt an einem Mischpult LINE-Eingang. Diese Eingänge sind typischerweise, auch bei allen andern Herstellern, für relativ niedrige Quellimpedanzen ausgelegt, wie sie elektronische Geräte aufweisen. Das Klangergebnis wird unbefriedigend sein und der Klangcharakteristik der Instrumente nicht gerecht werden.
  • Seite 42 5 - K (HI-, MID-, LO-R LANGREGELUNG EGLER Die Klangregelung erlaubt eine sehr umfangreiche und effektive Beeinflussung des Eingangssignals innerhalb unterschiedlicher Frequenzbereiche. Eine Drehung der Klangregler nach rechts bewirkt eine Anhebung/Verstärkung des entsprechenden Frequenzbereichs. Eine Drehung nach links bewirkt eine Absenkung/Abschwächung des entsprechenden Frequenzbereichs.
  • Seite 43 9 - PAN-R EGLER Dieser Regler bestimmt die räumliche Position des Eingangssignals im Stereobild. In Mittelstellung wird das Signal zu gleichen Teilen auf die beiden Summen L und R aufgeteilt. Die PAN-Regler-Stufe ist so ausgelegt, dass egal wo Sie den PAN-Regler hindrehen, die Gesamtlautstärke im Stereo-Klangbild erhalten bleibt.

  • Seite 44: Input Stereo

    2.2 Input Stereo Viele Funktionsgruppen wie AUX-Regler, MON-Regler und Fader sind im Stereo-Eingang identisch zum Mono-Eingang aufgebaut und wurden dort bereits ausführlich erklärt. Wir wollen hier nur die wesent- lichen Unterschiede herausarbeiten. Ansonsten dürfen wir Sie auf den jeweiligen Abschnitt im Kapitel Input Mono verweisen.
  • Seite 45 15 - TRIM LINE CD-R EGLER Mit diesem Regler wird das Signal an den Klinken-Eingängen bzw. Cinch-Eingängen im Stereokanal an den internen Ar- beitspegel des Mischpultes angepasst. Der Regelbereich liegt bei 30 dB. Die Unity-Gain-Position, also 0 dB Durchgangs- verstärkung, ist hier bei der Markierung 0 dB. Sie können mit diesem Regler das Signal um bis zu 10 dB abschwächen bzw.
  • Seite 46 2.3 FX 1/2 Das CMS ist mit zwei unabhängig regelbaren 24bit-Stereo-Effektteilen FX 1 und FX 2 ausgestattet. Die beiden Effektteile sind völlig identisch aufgebaut. Es stehen je Effektsektion 100 Presets zur Auswahl, die über das Display selektiert werden. Darüber hinaus besteht die Möglichkeit ausgehend von den Preset-Programmen einzelne Parameter der Effekte zu verändern und in 20 User-Presets (Programm- nummer 101-120) abzuspeichern.
  • Seite 47 Die Klinkenbuchse FX 1/2 FOOTSW. dient zum Anschluss eines Fußschalters FS 11 (DC-FS11) aus dem Zubehörpro- gramm von DYNACORD. Die eingebauten Effektteile können damit ein- und ausgeschaltet werden. Zur Fernsteuerung mittels Fußschalter müssen die Effektgeräte über die FX 1 ON- bzw. FX 2 ON-Schalter aktiviert sein.

  • Seite 49: Aux

    2.4 AUX Der Kanalzug AUX kann beliebig zum Monitoring oder als FX Send (bei Wahl von AUX POST) betrieben werden. Zusätz- lich ist AUX auf dem Aufnahmekanal 3 des DIGITAL AUDIO INTERFACE verfügbar. 30 - AUX SEND-B UCHSE Hier schließen Sie entweder ein Effektgerät oder im Monitorbetrieb eine Monitorendstufe bzw. einen Aktivmonitor an. Der Pegel an dieser Buchse kann in einem weitem Bereich bis maximal +20 dBu über den AUX-Fader geregelt werden.
  • Seite 51 38 - MASTER-A USSTEUERUNGSANZEIGE Die Aussteuerungsanzeige des CMS besteht aus zwei LED-Ketten für den rechten bzw. linken Kanal mit je 10 LEDs pro Kette. Der Anzeigebereich liegt bei 40 dB und stellt den Pegel in dBu an den Master-Ausgängen dar. D.h. zeigt die An- zeige 0 dB an, so stehen am Mischpultausgang aktuell 0 dBu.
  • Seite 53 46 - PHONES-B UCHSE Diese Stereo-Klinkenbuchse (6,3 mm) ist für Kopfhörer von 32 bis 600 Ohm geeignet. Hier kann das PFL-Signal abgehört werden, wenn eine PFL-Taste gedrückt ist. Ist keine PFL-Taste gedrückt, führt der PHONES-Ausgang das MASTER A L/ R-Signal. Da der Ausgang kurzschlussfest ist, können Sie auch Kopfhörer oder InEar-Monitorsysteme mit einer Impedanz unter 32 Ohm anschließen.

  • Seite 54: Display Mit Funktions-Tasten

    2.7 DISPLAY mit Funktions-Tasten 52 - D ISPLAY MIT UNKTIONSTASTEN Zum Schutz vor Verkratzen ist das Displayglas bei Auslieferung mit einer Folie abgedeckt. Ziehen Sie diese bitte ab. Effekt-Betriebsart Das Display zeigt in der Effekt-Betriebsart die aktuell eingestellte Programmnummer des jeweiligen Effektteils an. Mit den vier Tasten unter dem Display werden die Effektprogramme angewählt.
  • Seite 55 56 - N (POWER) ETZSCHALTER Netzschalter zum Ein- und Ausschalten des Gerätes. Das Gerät ist betriebsbereit, wenn das Display aufleuchtet. Achten Sie bitte darauf, dass beim Anschalten des Gerätes die beiden MASTER-Fader geschlossen sind, oder der STANDBY- Schalter gedrückt ist. Sie ersparen sich selbst, Ihrem Publikum und Ihrem Equipment unnötige Beanspruchungen durch ungewollte Signalverstärkung oder sogar Rückkopplungen.

  • Seite 56: Display & Funktionen

    3 Display & Funktionen Das CMS ist mit einem hochwertigen OLED-Display ausgestattet. Im Vergleich zu üblichen LC-Displays sind OLED-Dis- plays wesentlich heller, kontrastreicher und sind unabhängig vom Blickwinkel optimal abzulesen. 3.1 Effekt-Betriebsart Nach dem Einschalten des CMS wird der Startbildschirm Nummer Beschreibung angezeigt.
  • Seite 57 ENÜ Abbildung 3-5: Menüstruktur des CMS PLAY 11-12 MIDI PEAK AUX BRIGHT HALL MONO DELAY Main Menu Large Hall 3 230 ms 40% Edit FX 1 Device Setup FX Control Setup Footswitch Ctrl. Edit FX 2 Display Brightness TAP Button Ctrl. AUX Mode Screensaver FX1 Start Preset...
  • Seite 58 Im Set FX Name Dialog kann die Bezeichung des User Abbildung 3-10: POST-Modus im AUX Mode Dialog Presets eingegeben werden. Drehen Sie den MENU/EN- AUX Mode TER-Drehencoder nach links oder rechts, um das mit dem Cursor markierte Zeichen zu ändern. Drücken des MENU/ ENTER-Drehencoders übernimmt das gewählte Zeichen und bewegt den Cursor um eine Stelle nach rechts.
  • Seite 59 Im FX Control Setup Dialog kann durch Drehen des um die Helligkeit zu verringern. Drehen Sie den MENU/ MENU/ENTER-Drehencoders ein Eintrag in der linken ENTER-Drehencoder nach rechts, um die Helligkeit zu er- Spalte markiert und durch Drücken des MENU/ENTER- höhen. Drücken des MENU/ENTER-Drehencoder über- Drehencoders der entsprechende Wert in der rechten nimmt die gewählte Helligkeit.

  • Seite 60: Effekte

    Play 11-12 at STDBY bei Wahl von NO wird der Rücksetzvorgang abgebrochen. Drücken der BACK-Funktionstaste führt in den Device Um im STANDBY-Betrieb des CMS über den Eingang 11- Setup Dialog zurück. Drücken der ESC-Funktionstaste 12 (bzw. CD 3-4) Hintergrundmusik einspielen zu können, führt in die Effekt-Betriebsart zurück.

  • Seite 61: Digital Audio Interface

    Wählen Sie im Abschnitt Geräte den Eintrag VST- NSTALLATION Audiosystem. Wählen Sie als ASIO-Treiber den Eintrag „ASIO for Legen Sie die mitgelieferte DVD ein. DYNACORD USB-AUDIO“ und schließen Sie den Öffnen Sie das für Ihr Betriebssystem passende Dialog durch Klick auf OK. Unterverzeichnis im Verzeichnis /Cubase_LE. HINWEIS:...

  • Seite 62: Funktionsanzeige Im Display

    4.4 PC-MIDI-Interface Das CMS stellt Ihnen ein vollwertiges PC-MIDI-Interface geeignete Auswahl der MIDI-Kanäle vermeiden, beachten zur Verfügung. Der im PC/Mac als DYNACORD USB-MIDI Sie hierzu Abschnitt “FX Control Setup” auf Seite 58 und bezeichnete Port kann überall ausgewählt werden, wo die Dokumentation der von Ihnen verwendeten Software.

  • Seite 63: Anwendungsbeispiele (Wiedergabe)

    Sollen MIDI-Daten mit der Medienwiedergabe von Windows an externen Geräten wiedergegeben wer- den, müssen Sie in der Windows-Systemsteuerung den Dialog "Sounds und Audiogeräte" öffnen und das Standardgerät der MIDI-Musikwiedergabe auf DYNACORD USB-MIDI umstellen. 4.5 Anwendungsbeispiele (Wiedergabe) Bei Verwendung des DIGITAL AUDIO INTERFACE als...

  • Seite 64: Midi-Klangerzeuger Und Multieffektgerät

    E-Gitarre) nur gering oder gar nicht auf die Beschallungs- HINWEIS: Beachten Sie, dass bei der Aufnahme die anlage gegeben werden. Umgekehrt klingen Aufnahmen, Signale der Raummikrofone nicht in die die nur über ein Raummikrofon gemacht wurden, sehr Beschallungsmischung mit eingehen dür- indirekt und lassen gerade beim Gesang Klarheit und Ver- fen, damit es nicht zu Rückkopplungen ständlichkeit vermissen.

  • Seite 65: Aufbau Einer Standard-Pa

    5 Aufbau einer Standard-PA 5.1 Verkabelung Das Netzkabel haben Sie mit dem CMS erhalten. Für alle meisten Audiogeräte wie Endstufen, Equalizer, Effekt- anderen Kabel sind Sie selbst verantwortlich und je sorg- geräte, Mischpulte und auch einige Keyboards verfügen fältiger Sie bei der Auswahl der Kabel vorgehen, um so über symmetrisch aufgebaute Eingänge bzw.

  • Seite 66: Soundcheck

    schrauben oder, wenn dies nicht ausreichend ist Geräte wie in den Aufbaubeispielen gezeigt. bzw. keine Bassboxen benötigt werden, Hoch- Beachten Sie dabei immer die Bedienungsanlei- ständer. tungen aller verwendeten Geräte. Achten Sie darauf, dass Sie dabei links und rechts nicht vertauschen. Stellen Sie die linke und rechte PA-Boxen-Kombina- tion nur so weit auseinander wie nötig.
  • Seite 67 Kanälen nur bei sehr hohen Dynamikspitzen auf- leuchtet. Bei häufigem Aufleuchten drehen Sie die FX-Regler in allen beteiligten Eingangskanälen in etwa gleichem Maß zurück. ONITORMIX Ziehen Sie den MON-Fader im Masterbereich auf die -5 dB Positon. Passen Sie den Monitormix über die MON-Regler in den belegten Eingangskanälen so an, dass die Abmi- schung der Klangquellen Ihrer Vorstellung ent- spricht.

  • Seite 68: Aufbaubeispiele

    6 Aufbaubeispiele 6.1 CMS mit D-Lite activeone Abbildung 6-1: CMS mit D-Lite activeone (2 x D 8A, 1 x PowerSub 212) als Haupt-PA, zusätzlich 1 x D 8A für den Monitorweg...

  • Seite 69: Cms Mit D-Lite Activetwo

    6.2 CMS mit D-Lite activetwo Abbildung 6-2: CMS mit D-Lite activetwo (2 x D 8A + 2 x PowerSub 112) als Haupt-PA, zusätzlich 1 x D 8A für den Monitorweg...

  • Seite 70: Cms Mit D-Lite Activefour

    6.3 CMS mit D-Lite activefour Abbildung 6-3: CMS mit D-Lite activefour (2 x D 11A + 2 x PowerSub 212) als Haupt-PA, zusätzlich 1 x D 11A für den Monitorweg...

  • Seite 71: Cms Mit Xa-2 System

    6.4 CMS mit Xa-2 System Abbildung 6-4: CMS mit Xa-2 System (2 x FX 12, 4 x FX20, 2 x Xa 4000) als Haupt-PA, zusätzlich 1 x D 8A für den Monitorweg Xa 4000 Xa 4000...

  • Seite 72: Cms Mit Corus-Evolution System

    6.5 CMS mit CORUS-Evolution System Abbildung 6-5: CMS mit CORUS-Evolution System (2 x C 25.2, 2 x Sub 2.18, 2 x LX 3000, 1 x DSP 260) als Haupt-PA, zusätzlich 1 x D 11A für den Monitorweg LX 3000 LX 3000 DSP 260...

  • Seite 75: Dimensions

    7.1 Dimensions...
  • Seite 78 Notes...
