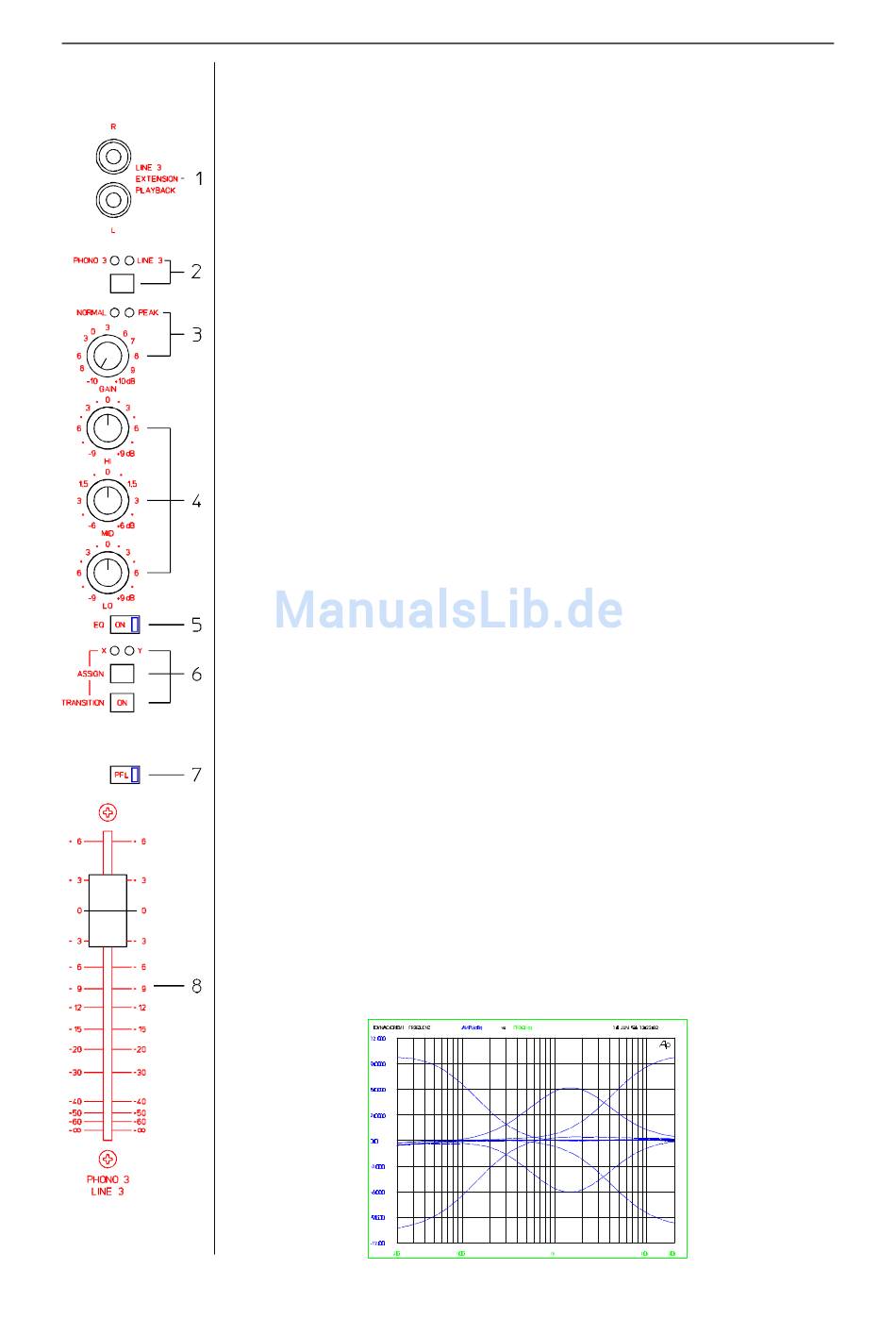

S T E R E O - E I N G A N G
1 LINE 3 EXTENSION PLAYBACK
Cinch Buchsen parallel zu den LINE 3 Eingangsbuchsen auf der Rückseite
2 PHONO 3 - LINE 3 Schalter + Anzeige
Schalter zur Auswahl von 2 Stereo-Eingangsquellen.
Die gewählte Eingangsquelle wird durch ein leuchtendes LED angezeigt.
PHONO 3 - Anschluß von Plattenspieler mit magnetischem Tonabnehmer.
LINE 3
3 GAIN + NORMAL / PEAK - LED
Regler zum Abgleich der Eingangsempfindlichkeit zwischen -30 dBu (25 mV) und -10dBu
(250mV). Der Regler sollte so eingestellt werden, daß die PEAK-LED nur kurzzeitig bei
Lautstärkespitzen aufleuchtet. Damit gewährleisten Sie einen bestmöglichen Signal/Rau-
schabstand. Leuchtet die PEAK-LED gerade auf, stehen noch 10dB Aussteuerungsreserve
zur Verfügung, bevor das Eingangssignal hörbar verzerrt wird. Beachten Sie, daß Klang-
korrekturen mit der Klangregelung ebenfalls den Kanalsignalpegel beeinflussen. Überprüfen
Sie nach der Klangeinstellung noch einmal die korrekte Einstellung des GAIN-Reglers. Die
NORMAL- LED dient als Eingangssignalanzeige. Sobald an einem Eingangskanal eine
Signalquelle aktiv ist, leuchtet die NORMAL-LED auf. Dadurch wird eine sehr schnelle
visuelle Erfassung aller aktiven Signalquellen ermöglicht.
4 Klangregelung
Die Klangregelung erlaubt eine effektive Beeinflußung des Eingangssignals innerhalb
unterschiedlicher Frequenzbereiche. Eine Drehung der Klangregler nach rechts bewirkt eine
Anhebung/Verstärkung des entsprechenden Frequenzbereichs. Eine Drehung nach links
bewirkt eine Absenkung/Abschwächung des entsprechenden Frequenzbereichs.
Bei der Klangeinstellung sollten Sie immer von der Neutralstellung ausgehen, d.h. alle
Reglermarkierungen stehen oben in der Mitte (Raststellung). Drehen Sie die Klangregler
möglichst nicht in extreme Positionen; normalerweise ist eine geringfügige Klangkorrektur
ausreichend und bringt das beste Klangergebnis. Orientieren Sie sich an der Natürlichkeit
der Wiedergabe und verlassen Sie sich bei der Klangbeurteilung auf Ihr musikalisch
geschultes Ohr.
Stereo Programm Eingangskanäle
CD 1/2, PHONO 1-3, LINE 1-3, TAPE 1/2
(Jeder Phono-Eingang kann mit Steckbrücken intern auf LINE- Empfindlichkeit
umprogrammiert werden).
- Anschluß von Stereo-Tonquellen wie CD-Player, DAT, DCC,
Cassettendecks, usw.
Regler Regelbereich
± 9 dB
HI
± 6 dB
MID
± 9 dB
LO
6
Frequenz Typ
10 kHzShelving
1,5 kHz Peak / Dip
70 Hz Shelving
