5 KLANGREGELUNG
Die Klangregelung erlaubt eine umfangreiche und effektive Beeinflußung des Eingangssi-
gnals innerhalb unterschiedlicher Frequenzbereiche. Eine Drehung der Klangregler nach
rechts bewirkt eine Anhebung/Verstärkung des entsprechenden Frequenzbereichs. Eine
Drehung nach links bewirkt eine Absenkung/Abschwächung des entsprechenden Fre-
quenzbereichs. Bei der Klangeinstellung sollten Sie immer von der Neutralstellung ausge-
hen, d.h. alle Reglermarkierungen stehen oben in der Mitte (Raststellung). Drehen Sie die
Klangregler möglichst nicht in extreme Positionen; normalerweise ist eine geringfügige
Klangkorrektur ausreichend und bringt das beste Klangergebnis. Orientieren Sie sich an
der Natürlichkeit der Wiedergabe und verlassen Sie sich bei der Klangbeurteilung auf Ihr
musikalisch geschultes Ohr. Akustische Rückkopplungen vermeiden Sie wirksam durch
besonders gefühlvolle Bedienung des Mittenreglers (MID). Vermeiden Sie starke Anhebun-
gen gerade in diesen Frequenzbereichen; ein mehr oder weniger leichtes Absenken
ermöglicht Ihnen eine weniger rückkopplungsgefährdete Verstärkung der Signalquellen.
Regler
HI
MID
LO
6 PAN
Dieser Regler bestimmt die räumliche Position des Eingangssignals im Stereobild. In
Mittelstellung wird das Signal zu gleichen Teilen auf die beiden Summen links und rechts
aufgeteilt.
7 PFL
Dieser Schalter dient zum Abhören des Signals vor dem Kanalschieberegler, also auch bei
geschlossenem Regler möglich. Die LED zeigt an, ob der Schalter gedrückt ist. Werden
mehrere Schalter gleichzeitig gedrückt, so ergibt sich als Abhörsignal ein Mischsignal aus
allen aktiven, vorgehörten Signalquellen.
8 CHANNEL ON
Der Schalter ON aktiviert den Kanalsignalweg, was durch eine LED im Schalter angezeigt
wird. Es ist empfehlenswert, alle nicht verwendeten Kanäle auszuschalten, um unnötiges
Rauschen in den verschiedenen Bereichen der Abmischung zu vermeiden.
9 KANALSCHIEBEREGLER
Mit diesem Kanalschieberegler wird die Lautstärkeeinstellung des MIC-Kanals vorgenom-
men. Falls der MIC-Kanal als DJ-Sprechkanal programmiert ist, (Steckbrücken intern)
steuert dieser Kanalschieberegler direkt die Endstufen aus, also völlig unabhängig von der
Lautstärkeeinstellung der Programm Master Fader.
Mittels Steckbrücken können die MIC-Kanäle als Musik-(Programm-) Kanäle programmiert
werden. Dann steuern die Kanalschieberegler die Musiksumme an.
Mit MIC 2/3 kann also ein zusätzlicher Stereo-Programmeingang programmiert werden
(PAN-Regler MIC 2 Linksanschlag, PAN-Regler MIC 3 Rechtsanschlag).
Auslieferzustand: MIC 1-3 sind MIC-Kanäle.
Dieser Kanalschieberegler kann optional gegen ALPS-Studio-Fader oder Penny & Giles-
Fader getauscht werden. Bitte fragen Sie bei Bedarf Ihren Fachhändler.
Regelbereich Frequenz Typ
± 15 dB
15 kHz
± 12 dB
1,6 kHz
± 15 dB
40
5

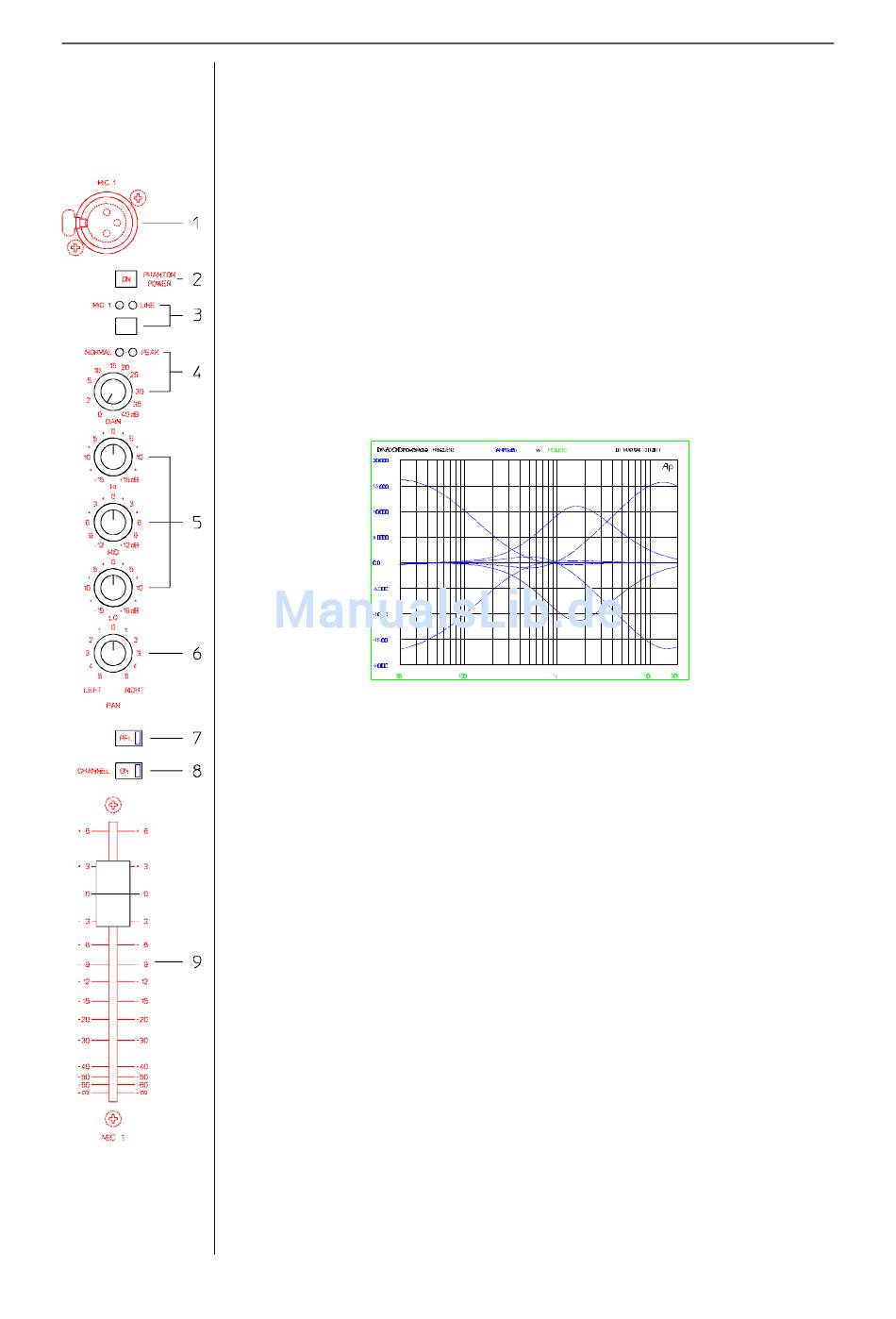

M IC-EINGANG
Shelving
Peak / Dip
Hz Shelving
