M A S T E R A

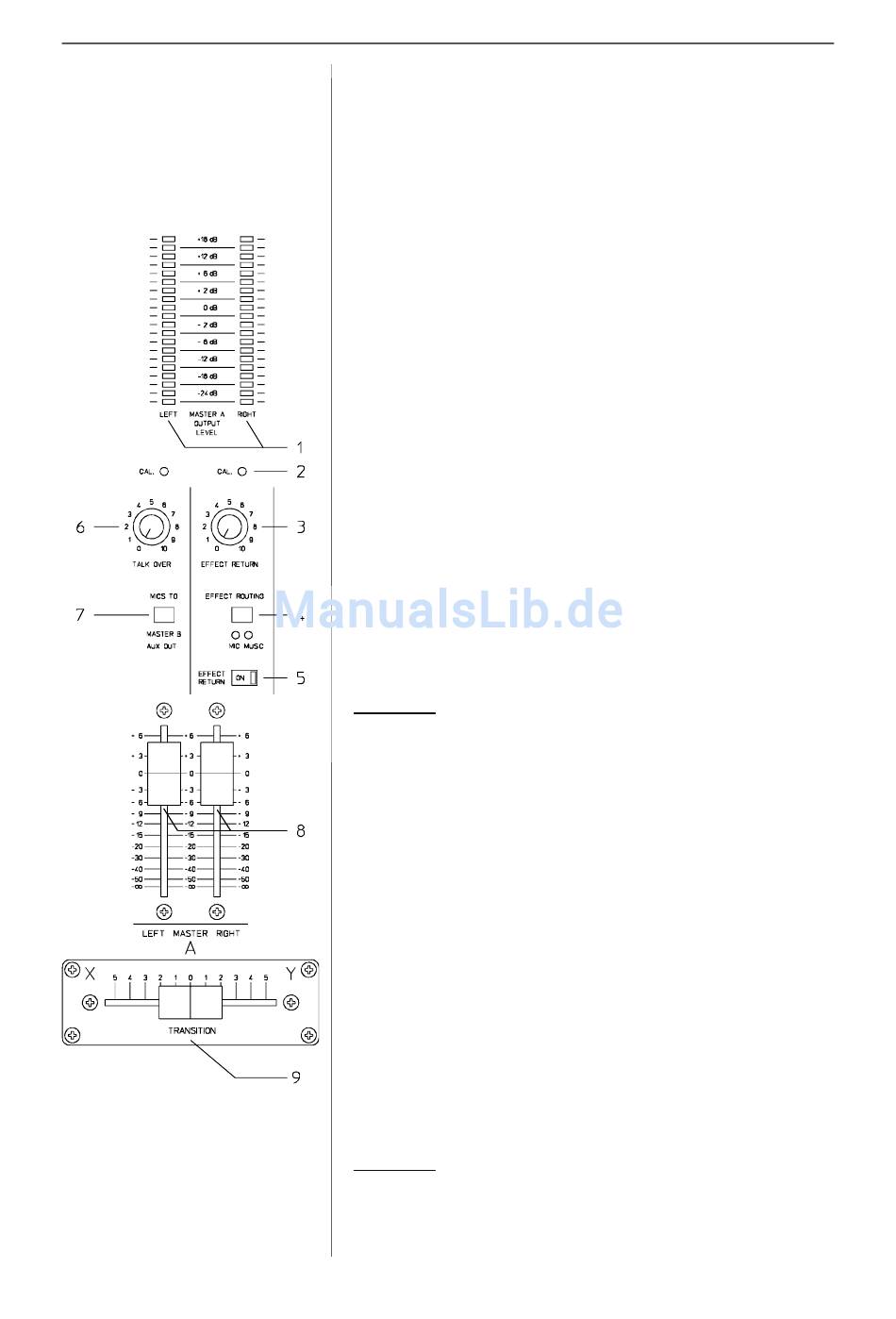

1 MASTER A OUTPUT LEVEL
Aussteuerungsanzeige für den rechten und linken MASTER A
Ausgangspegel.
Die Ansprechcharakteristik der Aussteuerungsanzeige kann intern
mittels Steckbrücke verändert werden.
Folgende Charakteristiken stehen zur Wahl:
PEAK
/ Spitzenwertanzeige
AVERAGE / Mittelwertanzeige
Werkseinstellung: AVERAGE
2 CAL.
Mit diesen unter der Blende angebrachten Einstellreglern können die
beiden Aussteuerungsanzeigen auf einen beliebigen Referenzpegel
kalibriert werden.
Werkseinstellung: 0dB = 0dBu (=775mV)

3 EFFECT RETURN

Dieser Stereo-Regler bestimmt das Mischungs-Verhältnis vom Original-
signal zu Effektsignal (Effektstärke), wenn ein Effektgerät am Mischpult
angeschlossen ist.

4 EFFECT ROUTING

Mit diesem Schalter entscheiden Sie, welches Signal zum angeschlos-
senen Effektgerät gesendet wird; entweder wird das Programm-Musik-
signal (Stellung: MUSIC / MUSIC-LED leuchtet) oder das Mikrofonsignal
(Stellung: MIC / MIC-LED leuchtet) mit dem Effektsignal gemischt.
5 EFFECT RETURN
Die beleuchtete EFFECT RETURN / ON-Taste schaltet das mit (3)
voreingestellte Effektsignal ein oder aus.
ACHTUNG:
Falls Sie das angeschlossene Effektgerät zur Beeinflussung des Pro-
gramm-Musiksignals verwenden (Effect Routing Stellung: Music), schal-
ten Sie bitte nach Benutzung den Effektweg sofort aus (Schalter Effekt
Return Stellung: OFF). Dadurch wird vermieden, daß alle darauf folgen-
den Musikstücke unbeabsichtigt mit einem nicht geeigneten Effektsignal
gemischt werden. Diese permanente, nicht kontrollierte Beeinflußung
von Musiksignalen bewirkt in der Regel eine generelle Klangverschlech-
terung.
6 TALK OVER
Mit diesem Regler kann die Absenkung des Programm-Musiksignals
eingestellt werden, während der DJ das Mikrofon bespricht. In Stellung
0 wird das Musiksignal nicht abgesenkt, in Stellung 10 beträgt die
Absenkung etwa 20 dB.
Alle 3 MIC-Kanäle sind für den Einsatz mit TALK OVER vorbereitet. Eine
Programmierung welcher MIC-Kanal bzw. welche MIC-Kanäle die Ab-
senkung auslösen, kann intern am jeweiligen MIC-Kanal mit einer
Steckbrücke vorgenommen werden.
Werkseinstellung: Nur MIC1.
Bitte fragen Sie bei Bedarf Ihren Fachhändler.
ACHTUNG!
Um eine Absenkung durch Rückkopplung zu vermeiden, ist die An-
sprechschwelle relativ unempfindlich gewählt worden; d.h. der MIC-Ka-
nal muß gut ausgesteuert werden (bis zum gelegentlichen Aufleuchten
der roten PEAK-LED), um die Absenkfunktion auszulösen.
