M A S T E R B

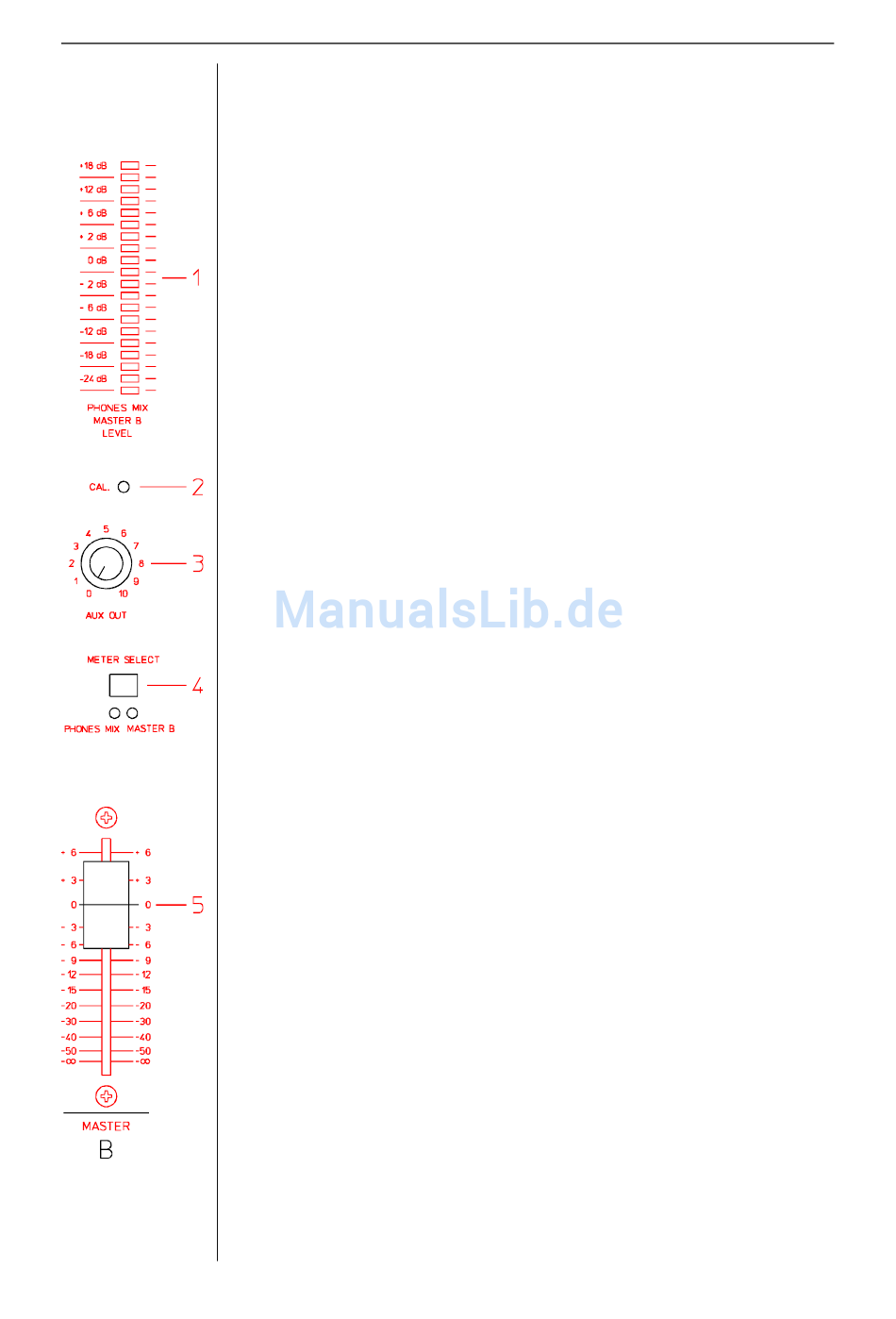

1 MASTER B / HEADPHONES OUTPUT LEVEL
Aussteuerungsanzeige für den MASTER B oder PHONES MIX Ausgangspegel.
Die Ansprechcharakteristik der Aussteuerungsanzeige kann intern mittels Steckbrücken
verändert werden.
Folgende Charakteristiken stehen zur Wahl:
PEAK / Spitzenwertanzeige
AVERAGE / Mittelwertanzeige
Werkseinstellung: AVERAGE
2 CAL.
Mit diesem unter der Blende angebrachten Einstellregler kann die Aussteuerungsanzeige
auf einen beliebigen Referenzpegel kalibriert werden.
Werkseinstellung: 0dB = 0dBu (= 775mV)
3 AUX OUT (Mono)
Dieser Regler stellt die Signalstärke an der AUX OUT-Stereo-Klinkenbuchse ein; für
Nebenräume, Monitoring, usw.

4 METER SELECT

Mit diesem Schalter wählen Sie aus, welches Signal die obige Anzeige (1) anzeigen soll:
Ausgangssignal Master B oder das Kopfhörersignal, PHONES MIX.
5 MASTER B FADER
Dieser Stereo-Fader bestimmt den Ausgangspegel an den Ausgangsbuchsen Master B
OUT
M A S T E R B
10
