Dynacord MP7 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Dynacord Anleitungen
  4. Mischpulte
  5. MP7
  6. Bedienungsanleitung

Dynacord MP7 Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis
Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

EDIENUNGSANLEITUNG
OWNER’S MANUAL
MODE D’EMPLOI
MP7
NT RTAINM NT SYST M
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Dynacord MP7

Inhaltszusammenfassung für Dynacord MP7

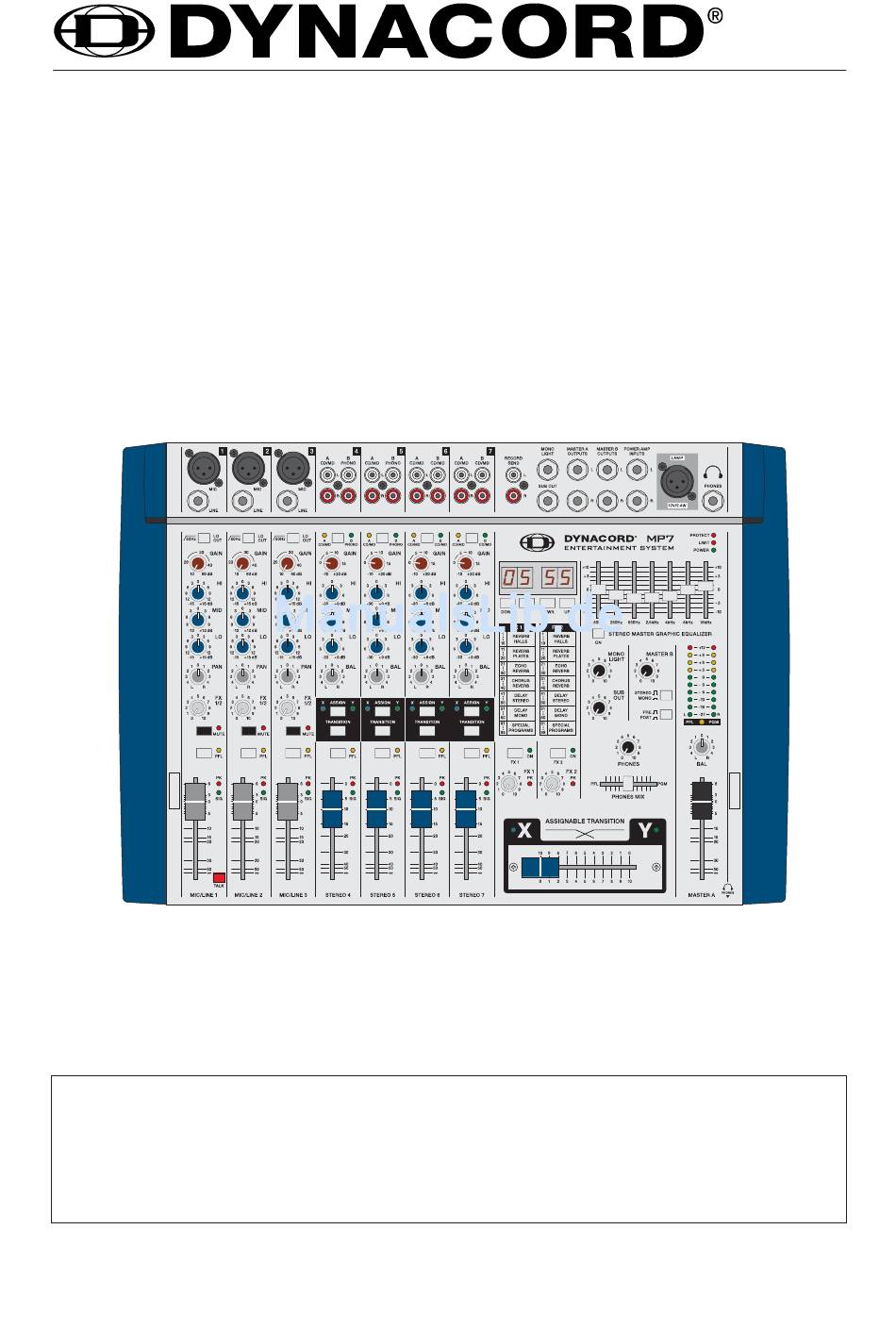

  • Seite 1 EDIENUNGSANLEITUNG OWNER’S MANUAL MODE D’EMPLOI NT RTAINM NT SYST M...

  • Seite 2: Wichtige Sicherheitshinweise

    WICHTIGE SICHERHEITSHINWEISE Das Blitzsymbol innerhalb eines gleichseitigen Dreiecks soll den Anwender auf nicht isolierte Leitungen und Kontakte im Gerä- teinneren hinweisen, an denen hohe Spannungen anliegen, die im Fall einer Berührung zu lebensgefährlichen Stromschlägen führen können. Das Ausrufezeichen innerhalb eines gleichseitigen Dreiecks soll den Anwender auf wichtige Bedienungs- sowie Servicehinweise in der zum Gerät gehörenden Literatur aufmerksam machen.

  • Seite 3: Inhaltsverzeichnis

    Der MP7 basiert auf mehreren Jahrzehnten Erfahrung, Forschung und Kundennähe im professionellen Audiobereich. Mit dem MP7 haben Sie einen Power Mixer erworben, der ihnen eine große Anzahl von Funktionen in einer sehr kompakten Form bietet. Anpassungs- oder Verkablungsprobleme zwischen Mischpult, Verstärker, Effektteil oder Equalizer gehören nun der Vergangenheit an.

  • Seite 4: Input/Mono

    NPUT/MONO 1. MIC Elektronisch symmetrische XLR-Eingänge ( wie sie auch in großen Studio- oder Livekon- solen verwendet werden), zum Anschluß niederohmiger Mikrofone. Die Eingangsstufe ist extrem rausch- und brummarm, darüberhinaus weist sie einen äußerst niedrigen Klirrfaktor (typ.<0.002%), auch bei hohen Frequenzen auf. Sie können hier im Prinzip jedes Mikrofon anstecken, sofern Sie dabei auf die Pin-Belegung entsprechend der nebenste- henden Abbildung achten.

  • Seite 5: Klangregelung

    Signale optimal auf den internen Arbeitspegel des Mischpultes angepaßt werden. Durch eine gewissenhafte Einpegelung des Signals können Sie den Signal-Rau- schabstand optimieren und die hervorragenden Audioeigenschaften des MP7 im vollen Umfang nutzen. Unter Verwendung der XLR-Buchse wird bei Linksanschlag um -10dB und im Rechtsanschlag um +60 dB verstärkt.
  • Seite 6 NPUT/MONO 6. PAN Dieser Regler bestimmt die räumliche Position des Eingangssignals im Stereobild. In Mittelstellung wird das Signal zu gleichen Teilen auf die beiden Summen L und R aufgeteilt. Die PAN-Regler Stufe ist so ausgelegt, daß egal wo Sie den PAN-Regler hindrehen, die Gesamtlautstärke im Stereo Klangbild erhalten bleibt.
  • Seite 7 NPUT/MONO 11. VOLUME Mit dem Kanalschieberegler wird die Lautstärkeeinstellung des Einzelkanals vorgenommen und die Lautstärkebalance der einzelnen Eingangskanäle untereinander eingestellt. Die Position des Kanalfaders sollte sich bei MIC im Bereich zwischen -5dB und 0dB befinden. Dies gibt Ihnen die Möglichkeit, auch relativ große Pegelunterschiede zwischen den unterschiedlichen Eingangskanälen mit einem ausreichend großen Regelweg genau genug einzustellen.

  • Seite 8: Input/Stereo

    NPUT STEREO 13. STEREO INPUT A (CD/MD): Unsymmetrische Stereo Eingänge für alle Geräte mit LINE Pegel wie z.B. CD-Player, MD-Player, Tape Deck, PC Soundcard. B (Phono): nur Kanäle 4/5 Stereo Eingänge mit RIAA Entzerrung für magnetische Tonabnehmer von Plattenspielern. Vorsicht: Schließen Sie hier nur Tonabnehmersysteme an. Diese Eingänge sind nicht für hochpegelige Quellen wie z.B.
  • Seite 9 NPUT STEREO 16. Klangregelung Die Klangregelung erlaubt eine sehr umfangreiche und effektive Beeinflus- sung des Eingangssignals innerhalb unterschiedlicher Frequenzbereiche. Eine Drehung der Klangregler nach rechts bewirkt eine Anhebung / Ver- stärkung des entsprechenden Fre- quenzbereichs. Eine Drehung nach links bewirkt eine Absenkung /Ab- schwächung des entsprechenden Fre- quenzbereichs.
  • Seite 10 NPUT STEREO 21. SIGNAL / PEAK- Anzeige Durch die Signal-Peak Anzeige sind Sie zu jeder Zeit über den aktuellen Pegel im Kanal informiert. Wie bereits im Kapitel GAIN beschrieben, sollte die Signal-LED rhythmisch dem eingespiel- ten Signal folgen. Ist dies nicht der Fall, dann muß am Gainsteller nachgeregelt werden. Leuchtet hingegen die PEAK-LED ständig auf, ist der Eingangskanal in Übersteuerungs- gefahr.
  • Seite 11 FF KT 1/2 FX1/FX2 Der MP7 ist mit zwei unabhängig voneinander regelbaren 18bit-Stereo-Effektteilen FX1 und FX2 ausgestattet. Die beiden Effektteile sind völlig identisch aufgebaut. Es stehen je Effektsektion 99 Preset-Stereo-Effektprogramme zur Auswahl, die mit den UP/DOWN Tasten selektiert werden. Die 99 Preset-Programme sind in Sektionen entsprechend der Effektstruktur eingeteilt, wie Sie an der aufgedruckten Tabelle erkennen können.

  • Seite 12: Effekt

    FF KT 1/2 23. DISPLAY Das Display zeigt immer die aktuell eingestellte Programmnummer des jeweiligen Effektteils an. 24. UP/DOWN Mit den UP/DOWN-Tasten werden die Effektprogramme angewählt. Wenn Sie länger auf eine dieser Tasten drücken, können Sie dadurch einen schnellen Vor- bzw. Rücklauf der Programmnummern erreichen.

  • Seite 13: Transition/Phones

    30. PHONES Mit diesem Regler können Sie die Lautstärke des Kopfhörer- signals einstellen. Achtung: Der Phones-Ausgang des MP7 kann sehr hohe Lautstärken über Ihren Kopfhörer wiedergeben. Drehen Sie den Phones-Regler vor dem Anschließen des Kopfhö- rers immer ganz nach links. Bedenken Sie, dass zu hohe Lautstärke Ihr Gehör schädigen kann!

  • Seite 14: Master

    ASTER 34. MASTER B Mit diesem Regler können Sie den Ausgangspegel des MASTER B einstel- len. MASTER B ist ein universeller zweiter Stereo-Ausgang der wie MA- STER A das Stereo-Summensignal der Eingangskanäle führt. Sie können mit ihm über eine zusätzliche Endstufe z.B. eine Nebenraumbeschallung oder Ihr Monitoring betreiben.

  • Seite 15: Statusanzeige

    Diese Anzeigen informieren Sie über den aktuellen Zustand des Leistungsverstärkers im MP7. POWER ON leuchtet immer wenn der MP7 eingeschaltet ist. Sollte die LED nach dem Einschalten nicht leuchten, prüfen Sie zuerst ob das Netzkabel angesteckt ist. Wenn dies der Fall ist und die LED trotzdem nicht leuchtet, kontaktieren Sie bitte Ihren Fachhändler.
  • Seite 16 ASTER Die Frequenzbereiche und Regelcharakteristik der einzelnen EQ- Fader ist sehr praxisorientiert ausgelegt. Wollen Sie einen strahlen- den, klaren Sound so heben Sie im Bereich von 16kHz- bzw. 8 kHz etwas an. Ist der Sound sehr nasal und mittenbetont, so senken Sie im Mittenfrequenzbereich leicht ab.

  • Seite 17: Rückseite

    ÜCKSEITE SPEAKER OUTPUTS RIGHT / LEFT er MP7 ist mit professionellen SPEAKON-Hochlaststeckver- bindungen ausgestattet. Diese mechanisch und elektrisch sichere Verbindung wird allen Sicherheitsanforderungen ge- recht und erlaubt die Verwendung von Hochleistungslautspre- cherkabeln von bis zu 4 x 2,5mm Querschnitt. Im DYNACORD-Zubehörprogramm finden Sie Einzelstecker und Kupplungen sowie Hochleistungslautsprecherkabel.

  • Seite 18: Aufbau Einer Standard Pa

    UFB U EINER ST ND RD-P Verkabelung Das Netzkabel haben Sie mit dem MP7 erhalten. Für alle anderen Kabel sind Sie selbst verantwortlich und je sorgfältiger Sie bei der Auswahl der Kabel vorgehen, um so weniger Probleme sind später im Einsatz zu erwarten.
  • Seite 19 Mikrofonen oder Plattenspielern Rückkoplungsprobleme bekommen. Verkabeln Sie die Bassboxen wie in Abb.1 gezeigt per SPEAKON-Kabel mit dem MP7. Achten Sie darauf, dass Sie dabei links und rechts nicht vertauschen. Mit den kurzen SPEAKON-Kabeln können Sie die Hochtonboxen zu den Bassboxen parallel schließen.
  • Seite 20 AM12 in Mittelstellung. Sie können die Lautstärke des AM12 nun am MONO OUT Regler einstellen. Ziehen Sie alle Fader des MP7 nach unten und drehen Sie alle Ausgansregler (z.B. MONO OUT) ganz nach links. Schalten Sie nun die Komponenten Ihrer Anlage in folgender Reihenfolge ein: 1.
  • Seite 21 Lassen Sie sich vor dem Kauf von zusätzlichen Komponenten bei Ihrem Fachhändler über den Ausbau Ihrer Anlage beraten. Beispiel 2: Hier sehen Sie wie einfach Ihr MP7 ein großes System steuern kann. Die MASTER A Ausgänge werden einfach mit den Eingängen der Systemendstufe, die MASTER B Ausgänge über Klinkenkabel mit den POWER AMP INPUTS verbunden.

  • Seite 63: Block Diagramm

    BLOCK DIAGRAM...

  • Seite 64: Abmessungen

    ABMESSUNGEN / DIMENSIONS Abmessungen/Dimensions (in mm) "...

  • Seite 65: Warranty

    GmbH • Hirschberger Ring 45 • 94315 Straubing •Telefon (09421) 706-0 •Telefax (09421) 706-265 Änderungen vorbehalten. Subject to change without prior notice. Printed in Germany 14. 06. 2001 / 360468 Internet: http:// www.dynacord.de...
