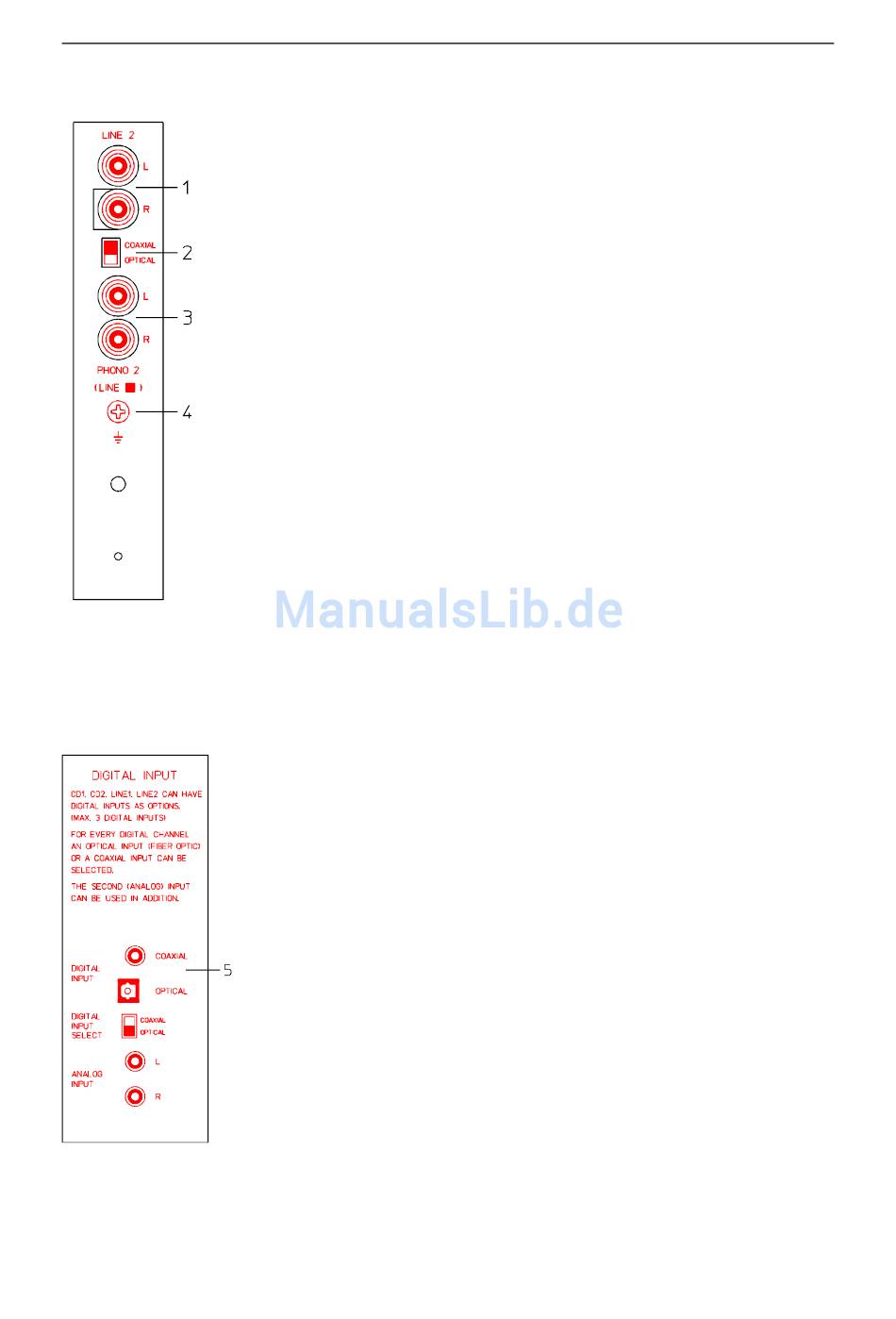

R Ü C K S E I T E
1 CD / LINE INPUT
Cinchbuchsen L + R für hochpegelige Tonquellen wie z.B. CD-Player,
DAT- Recorder, Cassettendecks, Tonbandmaschinen, Tuner, etc.
Dieser Eingang wird mit dem Schalter 2 auf der Frontblende ausgewählt.
Falls ein digitaler Eingang nachgerüstet wurde, ist die Buchse mit der Bezeich-
nung "L" der Koaxiale Digital - Eingang, und an der Öffnung der Buchse "R" ist
dann der Steckkontakt für den Lichtleiter des optischen Digital - Eingangs.
2 DIGITAL INPUT SELECT
Nur bei nachgerüstetem Digital - Eingang (NRS 90 182)
Für diesen Fall ist hier ein Schiebeschalter sichtbar, mit dem Sie sich für die
digitale Übertragungsart von der Quelle zum Mischpult entscheiden können.
In Stellung "COAXIAL" ist der Koaxialeingang (Buchse "L") aktiv, in Stellung
"OPTICAL" ist der Lichtleitereingang an der Buchse "R" aktiv (siehe 1) .
3 PHONO ( LINE) / TAPE INPUT
Jeder dieser Eingänge (Ausnahme: Digitaleingang) kann mit 2 Steckbrücken
von PHONO- auf LINE-Empfindlichkeit umprogrammiert werden (und umge-
kehrt).
Bitte fragen Sie bei Bedarf Ihren Fachhändler.
Werkseinstellung: wie auf Front- und Rückseite beschriftet.
Die nachträgliche Umrüstung von PHONO-Eingängen auf LINE-Empfindlichkeit ,
kann bei den jeweiligen Eingangsbuchsen gekennzeichnet werden.
Dieser Eingang wird mit dem Schalter 2 auf der Frontseite ausgewählt.
4 KLEMMSCHRAUBE
Erdungsschraube für die Erdleitung von Plattenspielern.
5 DIGITAL INPUT ANSCHLUSSBELEGUNG
Diese Erläuterung befindet sich auf der Rückseite des Gerätes und
verdeutlicht die Anschlußbelegung eines nachgerüsteten Digital-Eingangs.
Die Eingangskanäle CD 1, CD 2, LINE 1 ind LINE 2 des M1 sind für eine
Nachrüstung vorbereitet.
Es können max. 3 Digital-Eingangskanäle nachgerüstet werden.
Der zweite (analoge) Eingang des Digital-Nachrüstsatzes hat LINE-Empfindlich-
keit und kann zusätzlich genutzt werden.
