M IC-EINGANG
EINGANG MIC

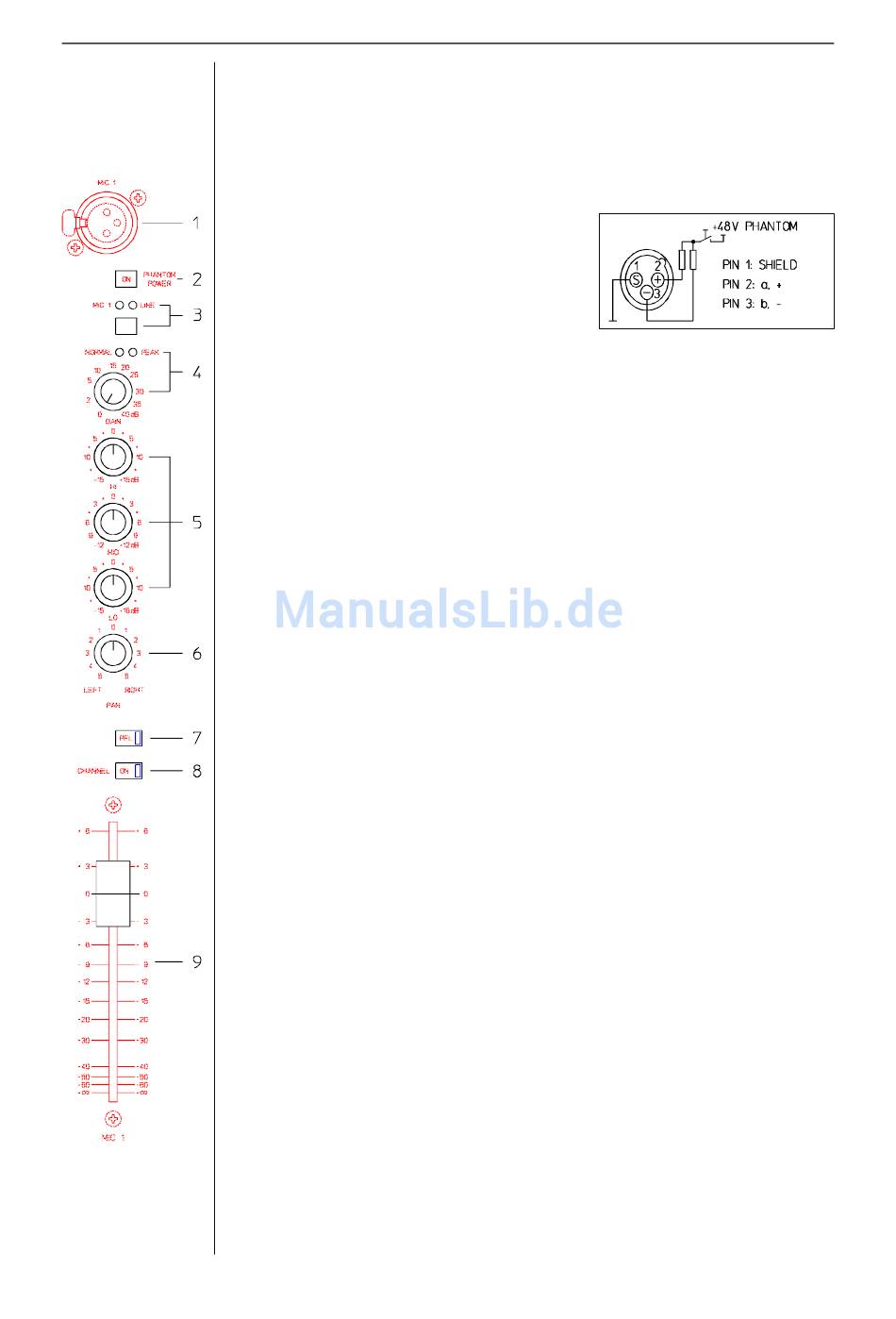

1 MIC
Elektronisch symmetrische XLR-Eingänge 1-3 für den Anschluß niederohmiger Mikrofone.
An diesen Buchsen können auch phantomspannungsbetriebene Mikrofone (Kondensator-
mikrofone) angeschlossen werden.
Buchsenbeschaltung nach IEC 268
Dieser Eingang kann mit dem Nachrüstsatz
NRS 90162 trafosymmetriert werden.

2 PHANTOM POWER

Taste für die 48 V - Phantomspannungsversorgung der MIC- Buchsen 1-3.
Werden phantomgespeiste Mikrofone (z.B. Kondensatormikrofone) verwendet, können
diese Mikrofone aus dem M1-Netzteil gespeist werden. Separate Mikrofonbatterien sind
nicht erforderlich.
Bitte nehmen Sie die Phantomspannungsversorgung nur in Betrieb, wenn das
Gerät ausgeschaltet ist.
Bei eingeschalteter Phantom-Spannungsversorgung dürfen an den MIC-XLR Buch-
sen keine unsymmetrischen Signalquellen angeschlossen sein (Keyboards, Misch-
pulte). Die Geräte könnten durch die Phantomspannung beschädigt oder zerstört
werden.
Um einem unbeabsichtigtem Einschalten vorzubeugen, ragt dieser Schalter in
unbetätigter Position nur ein minimum über die Frontblende. Zur Betägigung
empfiehlt sich ein schlanker, stumpfer Gegenstand.
3 MIC - LINE Taste + Anzeige
Taste zur Umschaltung der Eingangsempfindlichkeit an der XLR-Buchse.
Die jeweilig gewählte Empfindlichkeit wird durch ein leuchtendes LED angezeigt.
MIC - Anschluß niederohmiger Mikrofone.
LINE - Anschluß von Tonquellen wie Sendermicro's, CD Player, Cassettendecks, usw.
4 GAIN + NORMAL/ PEAK- LED
Regler zum Abgleich der Eingangsempfindlichkeit zwischen -58 dBu (2,5mV) und -10 dBu
(250 mV). (LINE: 25 mV ... 2,5 V.)
Der Regler sollte so eingestellt werden, daß die PEAK-LED nur kurzzeitig bei Lautstärke-
spitzen aufleuchtet. Damit gewährleisten Sie einen bestmöglichen Signal/Rauschabstand.
Leuchtet die PEAK-LED gerade auf, stehen noch 9dB Aussteuerungsreserve zur Verfügung
bevor das Eingangssignal hörbar verzerrt wird. Beachten Sie, daß Klangkorrekturen mit der
Klangregelung ebenfalls den Kanalsignalpegel beeinflussen. Überprüfen Sie nach der
Klangeinstellung noch einmal die korrekte Einstellung des GAIN-Reglers.
Die Einstellung des GAIN-Reglers beeinflußt auch die Ansprechschwelle der "Talk over"-
Schaltung, falls dieser Kanal als "Talk over"-Steuerkanal programmiert ist.
Alle 3 MIC-Kanäle können zu diesem Zweck mittels Steckbrücken intern umprogrammiert
werden.
Auslieferzustand: MIC 1 steuert "Talk over".
4
