Schweissvorbereitungen - EINHELL CEN150 Gebrauchsanweisung

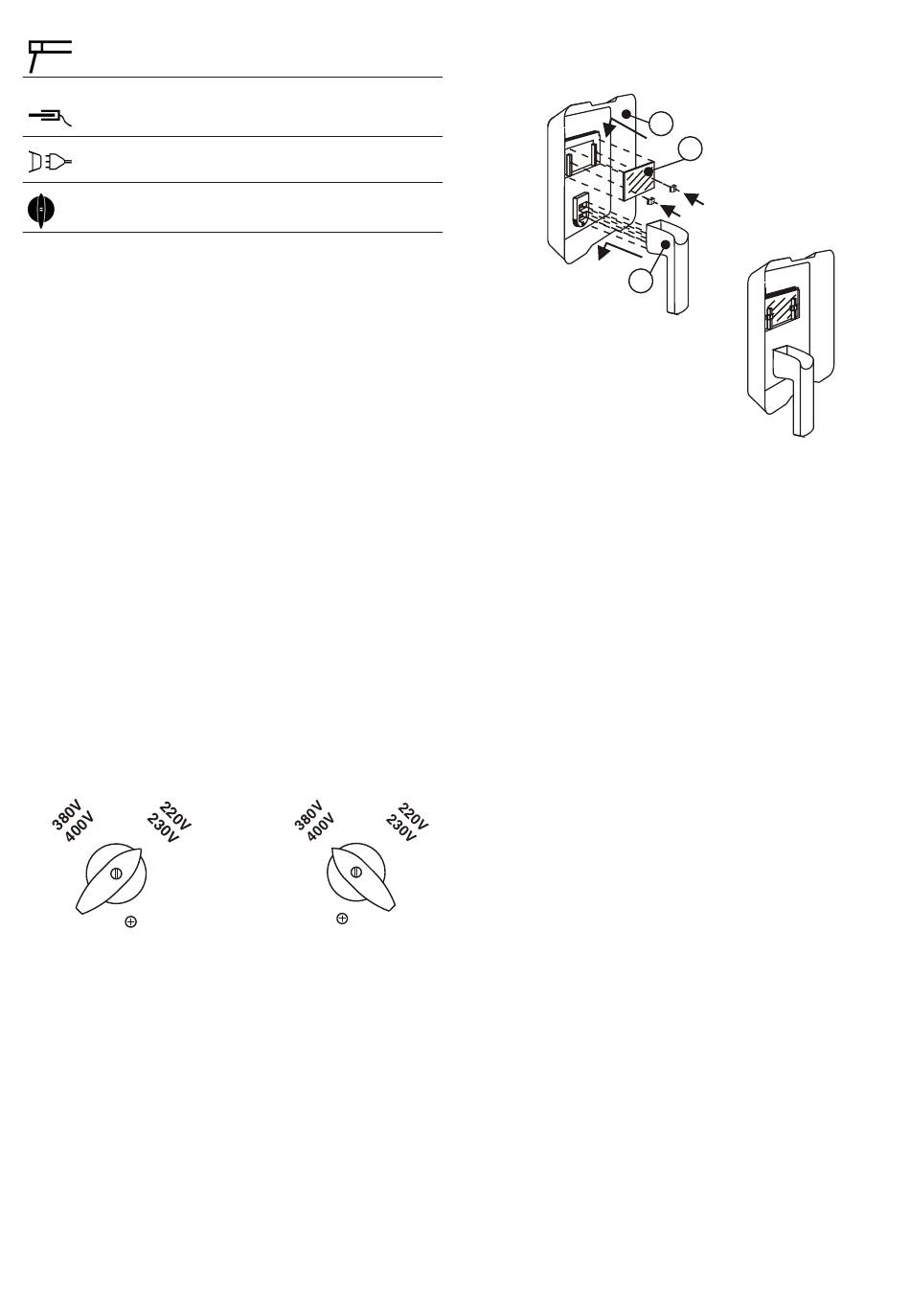

Elektrodenhalter
Masseklemme
Normstecker
Umschalter
4) NETZANSCHLUSS
- Vor Anschluß des Gerätes an das Netz überprüfen Sie,
ob Spannung und Frequenz des T ypenschildes mit den
Netzwerten übereinstimmen.
- Die Geräte :
C E N 1 5 0 s i n d m i t e i n e r N e t z l e i t u n g m i t
Schutzkontaktstecker 220V oder 230V ausgestattet.
Leitung mit 3 Adern:
Phase + Mp (Nulleiter) + Schutzleiter (gelb/grün) PE
CEN 160, CEN 200, CE 210 und CE 250 sind mit 2
Netzleitungen ausgestattet:
Leitung mit Schutzkontaktstecker 220V oder 230V 3
Adern:
Phase + Mp (Nulleiter) + Schutzleiter (gelb/grün) PE
Leitung mit CEE-Stecker 5-polig
380 V oder 400V 3 Adern:
Phase L1 + Phase L2 + Schutzleiter (gelb/grün) PE
Die Geräte CEN 200, CE 210 und CE 250 können auch
mit einer Netzleitung 230-400V ausgestattet sein. Die
Neztleitung ist ohne Stecker mit 3 Adern :
Phase + Mp Nulleiter + Schutzleiter (gelb/grün) PE.
Entsprechend der Netzspannung ist nach dem
Anschluß das Gerät durch Einschalten des
Umschalters auf die richtige Netzspannung in Betrieb
zu nehmen.
Netzspannung
220V (230V)
0
220V
230V

5) SCHWEISSVORBEREITUNGEN

- Das Massekabel wird direkt am Schweißstück oder an
der Unterlage, auf der das Schweißstück abgestellt ist,
befestigt.
Achtung, sorgen Sie dafür, daß ein direkter Kontakt mit
dem Schweißstück besteht. Meiden Sie daher lackierte
Oberflächen und/oder Isolierstoffe.
- Das Elektrodenhalterkabel besitzt an Ende eine
Spezialklemme, die zum Einklemmen der Elektrode
dient.
- Das Schweßschutzschild ist während des Schweißens
immer zu verwenden. Es schützt die Augen vor der vom
Lichtbogen ausgehenden Lichtstrahlung und erlaubt
d e n n o c h g e n a u ,
Schweißvorganges.
Netzspannung
380V (400V)
0
380V
400V
B e o b a c h t u n g d e s
1 - Schutzschild
2 - Schutzglas (CE DIN 11)
3 - Handgriff
A
6) SCHWEISSEN
Nachdem Sie alle elektrischen Anschlüße für die
Stromversorgung sowie für den Schweißstromkreis
vorgenommen haben, können Sie folgendermaßen
vorgehen:
- Führen Sie das nicht ummantelte Ende der Elektrode
in den Elektrodenhalter ein und verbinden Sie die
Masseklemme mit dem Schweißstück. Achten Sie
dabei darauf, daß ein guter elektrischer Kontakt
besteht.
- Schalten Sie das Gerät ein und stellen Sie den
Schweißstrom (mit dem Handrad) je nach Elektrode,
die man verwenden will, ein.
Elektroden Ø (mm)
1,6
2
2,5
3,2
4
Halten Sie das Schutzschild vor das Gesicht und reiben Sie
die Elektrodenspitze auf dem Schweißstück so, daß Sie
eine Bewegung wie beim Anzünden eines Streichholzes
ausführen. Dies ist die beste Methode, um den Lichtbogen
zu zünden.
Achtung!
Tupfen Sie nicht mit der Elektrode auf das Werkstück,
es könnte dadurch ein Schaden auftreten und die
Zündung des Lichtbogens erschweren.
- Sobald sich der Lichtbogen entzündet hat versuchen
Sie eine Distanz zum Werkstück einzuhalten, die dem
verwendeten Elektrodendurchmesser entspricht. Der
Abstand sollte möglichst konstant bleiben, während
Sie schweißen.
Arbeitsrichtung sollte 20/30 Grad betragen.
Achtung!
Benützen Sie immer eine Zange, um verbrauchte
Elektroden zu entfernen oder um eben geschweißte
Stücke zu bewegen.
Elektrodenhalter nach dem Schweißen immer isoliert
abgelegt werden müssen.
- 5 -
1
2
3
B
Schweißstrom (A)
25 - 50
40 - 80
60 - 110
80 - 160
120 - 200
Die Elektrodenneigung in
Beachten Sie bitte, daß die
