nc normálelektródaszám, amelyeket le
1
lehet olvasztani a hideg állapottól az
elsõ órán belül.
nh a normálelektródaszám középértéke,
amelyeket a hõkapcsoló bekapcsolása
és kikapcsolása között le lehet
olvasztani.
nh normálelektródaszám, amelyeket le
1
lehet olvasztani a forró állapottól
kiindulva egy órán belül.
Szimbolum az esõ jelleggörbének
Szimbolum az ív-kézihegsztéshez egy
beburkolt rúdelektródával
Hálózati csatlakozó
Védõérintkezõs dugó
IP 21 Védelmi rendszer
H Izolációosztály 18O °C
4) HÁLÓZATI CSATLAKOZÁS
- A készüléknek a hálózatra történõ rákapcsolása elõtt
ellenõrizze le, hogy megegyezik e a típustáblán levõ
feszültség és frekvencia a hálózat adataival.
- A készülékek :
Az CEN 150 es egy védõérintkezõs dugóval felszerelt
230V-os hálózati vezetékkel van ellátva. V ezeték 3
érrel:
Fázis + Mp (Nullavezeték) + védõvezeték (sárga/zöld)
PE
Az CEN 160 F, CEN 200, CE 210, CE 250 asok 2
hálózati vezetékkel vannak ellátva:
Vezeték védõérintkezõs dugóval 230V 3 ér:
Fázis + Mp (Nullavezeték) + védõvezeték (sárga /
zöld) PE
Vezeték CEE-dugóval 5-pólus 400V 3 ér:
Fázis L1 + Fázis L2 + védõvezeték (sárga / zöld) PE
Az CEN 200 készüléket egy 230-400V-i hálózati
vezetékkel is fel lehet szerelni. A hálózati vezeték dugó
nélkül van, 3 érrel:
Fázis + Mp Nullavezeték + védõvezeték (sárga / zöld)
PE.
A kiválasztott hálózati vezetéknek megfelelõen lehet a
készüléket a csatlakoztatás után, az átkapcsolónak a
heljes hálózati feszültségre való bekapcsolása által
üzembe venni.
A másik kapcsolóállást a biztonsági csapszeg (1)
becsavarása által bekapcsolás ellen biztosítani kell.
FIGYELEM: A hálózati dugó csatlakozatását csak
egy szakember által elvégeztetni.
Hálózati feszültség
230V
0
220V
230V
Hálózati feszültség
230V
0
380V
400V
- 11 -

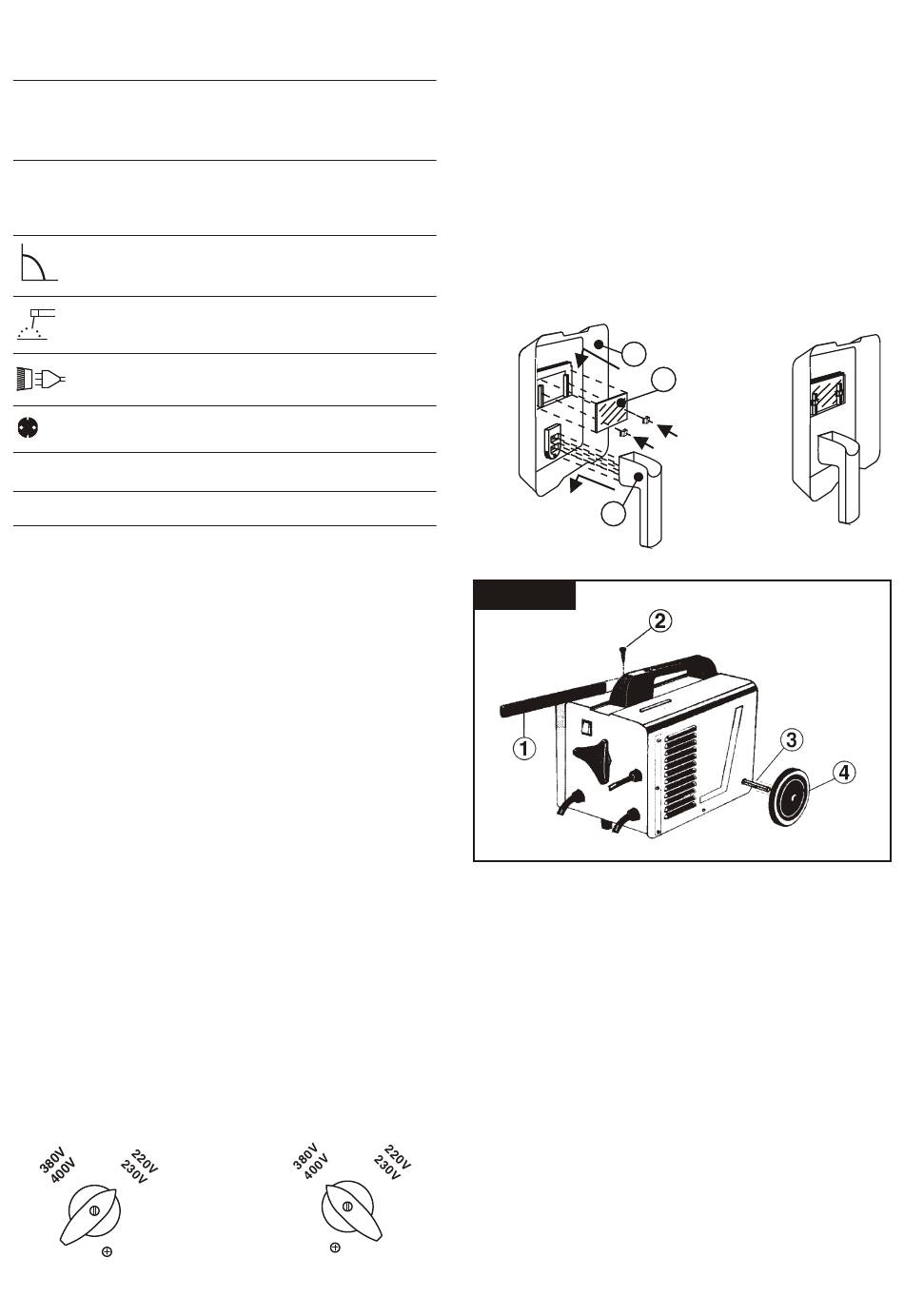

5) HEGESZTÉSI ELÕKÉSZÜLETEK
- A földelõ kábelt vagy direkt a hegesztési darabra kell
ráerõsíteni vagy az alátétre, amelyre rá lett állítva a
hegesztési darab.
Figyelem, gondoskodjon arról, hogy a hegesztési
darabbal egy direkt kontaktus áljon fenn. Ezért kerülje el
a lakkozot felületeket és/vagy izoláló anyagokat.
- Az elektródát tartó kábelnek a végén egy speciális
csipesz van, amelyik az elektróda becsípésére szolgál..
- A hegesztés ideje alatt mindig használni kell a hegesztõ
védõpajzsot. Ez védi a szemeket a villamos ívtöl
kiáramló fénysugárzás elöl és mégis engedélyezi a
hegesztési folyamat pontos figyelését.
1 - Védõpajzs
2 - Védõüveg (CE DIN 11)
3 - Fogantyú
1
A
3
CEN 160 F
6) HEGESZTENI
Miután elvégzett minden villamossági csatlakoztatást az
áramellátáshoz valamint a hegesztési áramkõrhöz, a
következõ képpen járhat tovább el:
- Vezesse az elektroda nem burkolt végét az
elektródatartóba és szorítsa be. Csatlakoztassa a
földelési csipeszt a hegesztési darabra. Ügyeljen ennél
arra, hogy jó villamos kontaktus álljon fenn.
- Kapcsolja be a készüléket és állítsa (a kézikerék
segítségével) a hegesztõáramot be, attól függõen, hogy
milyen elektródát akar használni.
Elektróda Ø (mm)
1,6
2
2,5
3,2
4
Tartsa a védõpajzsot az arca elé és dörzsölje az elektróda
hegyét úgy a hegesztési darabon, hogy egy olyan
mozdulatot végezen el mindha egy gyufát akarna
meggyújtani. Ez a legjobb metódus egy villamos ív
meggyujtásához.
2
B
1 Fogantyú
2 Csavar
3 Tengely
4 Kerék
Hegesztõáram (A)
25 - 50
40 - 80
60 -110
80 -160
120 -200
