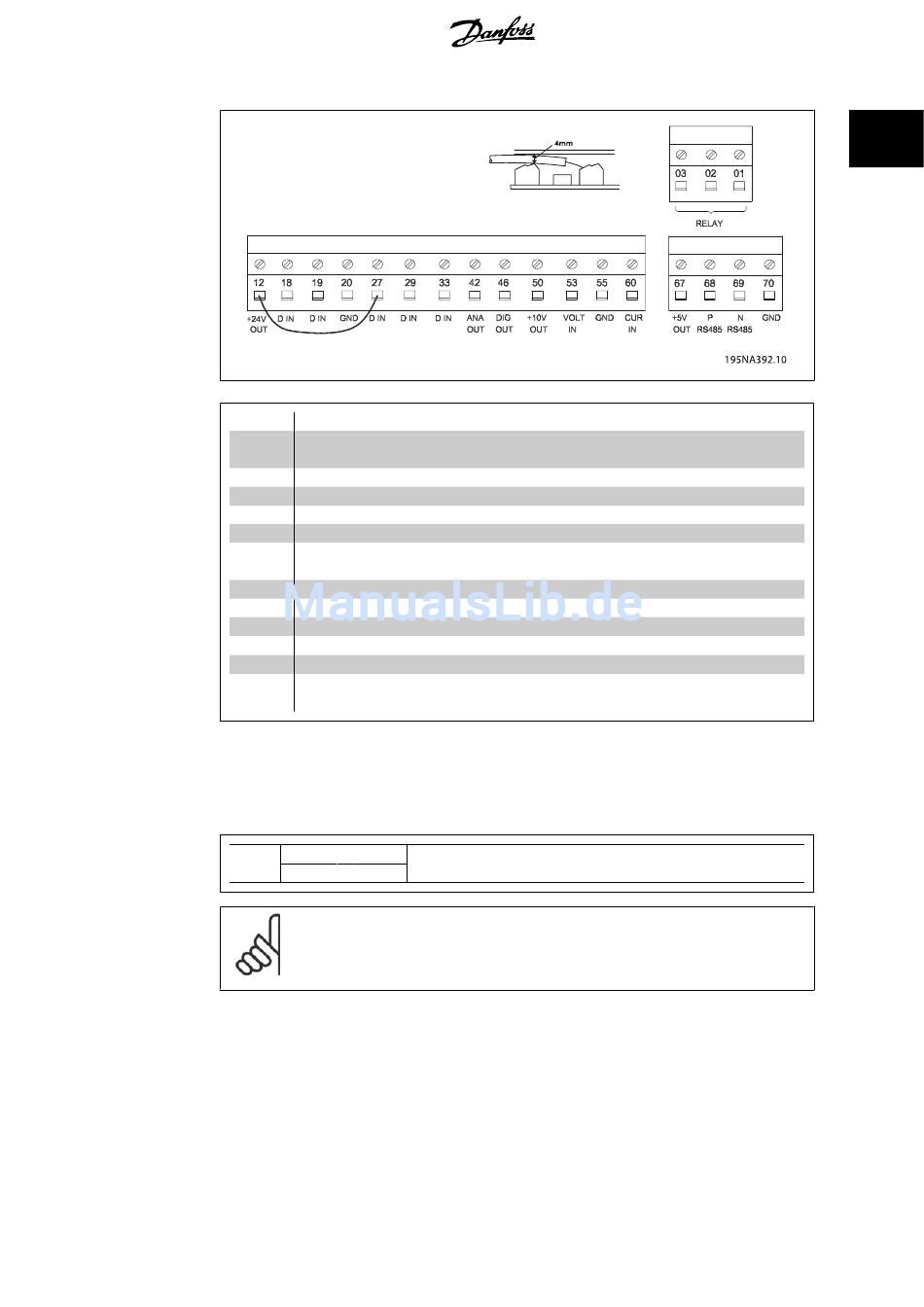

Danfoss VLT 2800 Kurzanleitung Seite 13

Kurzanleitung von VLT 2800
Nr.
01-03
12
18-33
20, 55
42
46
1
50
53
60
67
1
68, 69
1
70
1
1. Die Klemmen sind nicht für DeviceNet und CANopen verfügbar. Weitere Informationen finden
Sie im DeviceNet-Handbuch MG.90.BX.YY
Zur Programmierung des Relaisausgangs siehe Parameter
Nr.
Funktion
Die Relaisausgänge 01-03 können für Zustandsangaben und Alarme/Warnungen
verwendet werden.
24-V-DC-Versorgungsspannung.
Digitaleingänge.
Gemeinsamer Masseanschluss für Ein- und Ausgangsklemmen.
Analogausgang für Frequenz-, Sollwert-, Strom- oder Drehmomentanzeige.
Digitalausgang für Zustands-, Warnungs- oder Alarmanzeige sowie Frequenzaus-
gang.
+10-V-DC-Versorgungsspannung für Potentiometer und Thermistor.
Analoger Spannungseingang 0-10 V DC.
Analoger Stromeingang 0/4-20 mA.
+5-V-DC-Versorgungsspannung für Profibus.
RS 485, Serielle Kommunikation.
Masseanschluss für Klemmen 67, 68 und 69. Diese Klemme wird normalerweise
nicht benutzt.
01 - 02 1 - 2 schließen (NO)
1 - 3 öffnen (NC)
01 - 03
ACHTUNG!
Beachten Sie bitte, dass die Kabelumhüllung für das Relais die erste Reihe der Steu-
erkartenklemmen abdecken muss – ansonsten ist die galvanische Trennung (PELV)
nicht gewährleistet. Max. Kabeldurchmesser: 4 mm.
