1. Verwenden Sie die Papiersorte, bei der das Problem aufgetreten ist.
2. Vergewissern Sie sich, dass die Einstellung am Bedienfeld mit der eingelegten Papiersorte
übereinstimmt (siehe
3.
Drücken Sie auf dem Bedienfeld des Druckers
Diagnosebilder drucken.
Die Ausgabe des Bilddiagnosedrucks dauert etwa zwei Minuten.

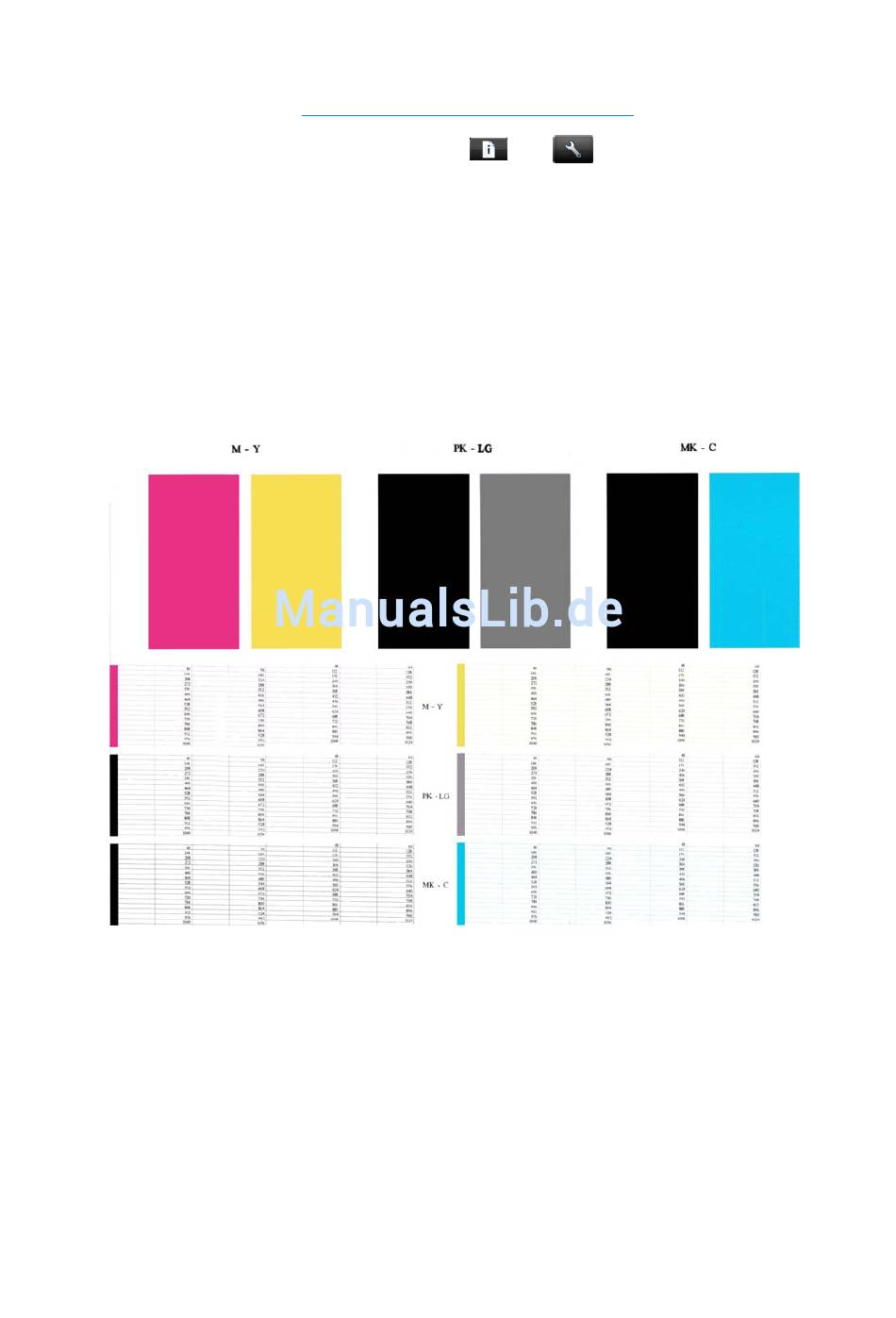

Der Druck besteht aus zwei Teilen, die Rückschlüsse auf den Zustand der Druckköpfe zulassen.
● Teil 1 (oben) besteht aus Feldern mit Volltonfarben (jeweils ein Feld pro Druckkopf). Anhand dieser
Felder lässt sich die Druckqualität feststellen, die bei den Farben zu erwarten ist.
● Teil 2 (unten) besteht aus kleinen Strichen für die einzelnen Düsen jedes Druckkopfs. Anhand dieser
Muster kann festgestellt werden, wie viele Düsen bei den Druckköpfen fehlerhaft (verstopft) sind.
Sehen Sie sich den Bilddiagnosedruck sorgfältig an. Die Namen der Farben werden über den Feldern und in
der Mitte der Strichmuster angezeigt.
Überprüfen Sie zuerst den oberen Teil (Teil 1). Jedes Farbfeld muss eine einheitliche Deckung aufweisen. Es
dürfen keine horizontalen Streifen vorhanden sein.
Sehen Sie sich dann den unteren Teil des Drucks an (Teil 2). Überprüfen Sie jedes Farbmuster, und
vergewissern Sie sich, dass alle Striche vorhanden sind.
Wenn in Teil 1 horizontale Streifen zu sehen sind und in Teil 2 für die entsprechende Farbe Striche fehlen,
muss der betreffende Druckkopf gereinigt werden. Ist die Farbdeckung in den oberen Feldern zufrieden
stellend, können einige fehlende Striche in Teil 2 ignoriert werden, da der Drucker die wenigen verstopften
Düsen kompensieren kann.
Hier sehen Sie das Farbfeld des Druckkopfs Grau in gutem Zustand:
DEWW
Anzeigen von Papierinformationen auf Seite 46).
, dann und anschließend Bildqualität >
Bilddiagnosedruck 151
