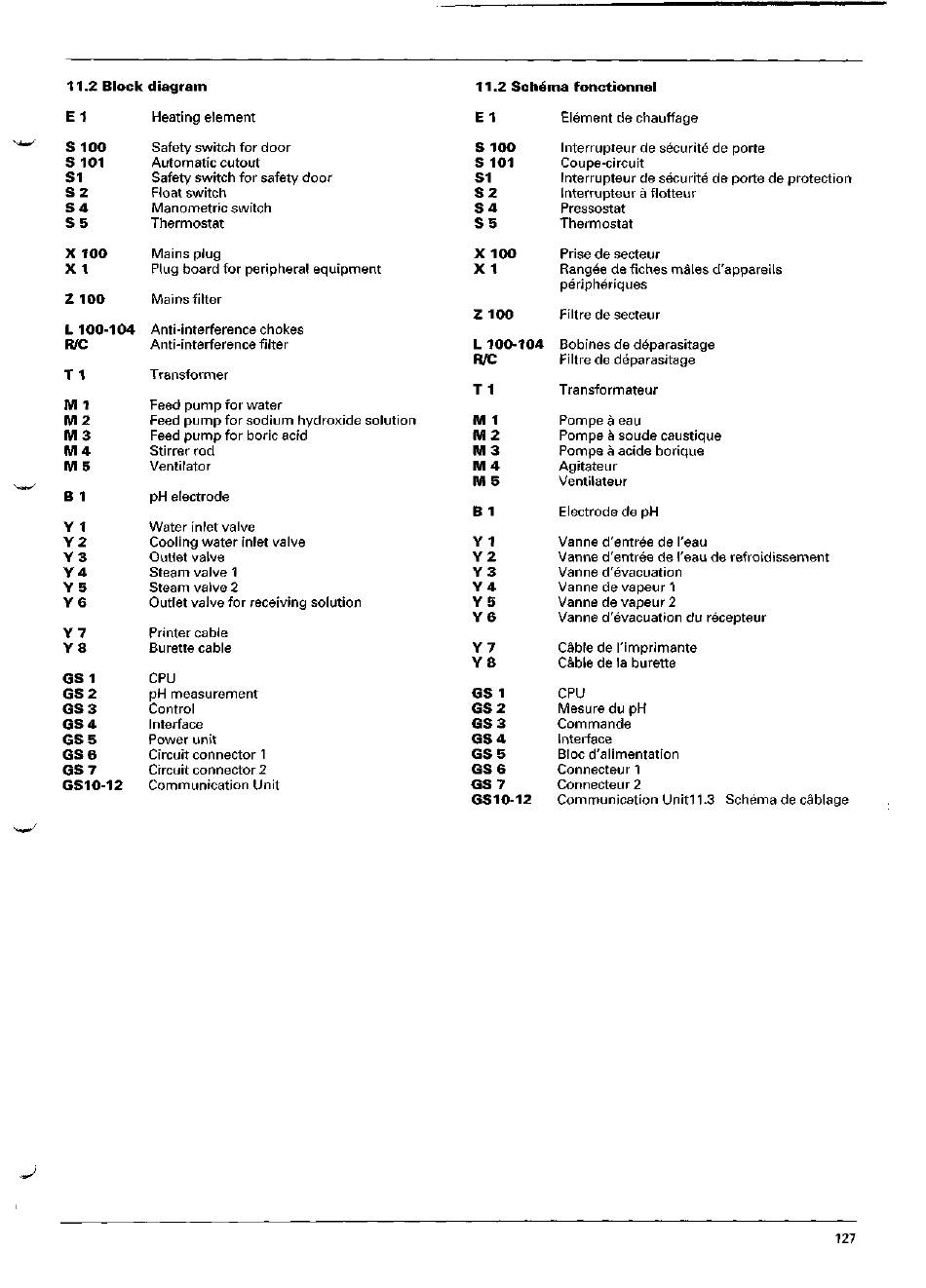

11.2 Block diagram
E 1
Heating element
11.2 Schema fonctionnel
E 1
Element de chauffage
S 100
S 101
S I
S 2
S 4
S 5
X 100
X 1
Z 100
L 100-104
R/C
T 1
M 1
M 2
M 3
M 4
M 5
B 1
Y 1
Y 2
Y 3
Y 4
Y 5
Y 6
Y 7
Y 8
GS 1
G S 2
GS3
GS4
GS5
GS6
GS7
GS10-12
Safety switch for door
Automatic cutout
Safety switch for safety door
Float switch
Manometric switch
Thermostat
Mains plug
Plug board for peripheral equipment
Mains filter
Anti-interference chokes
Anti-interference filter
Transformer
Feed pump for water
Feed pump for sodium hydroxide solution
Feed pump for boric acid
Stirrer rod
Ventilator
pH electrode
Water inlet valve
Cooling water inlet valve
Outlet valve
Steam valve 1
Steam valve 2
Outlet valve for receiving solution
Printer cable
Burette cable
CPU
pH measurement
Control
Interface
Power unit
Circuit connector 1
Circuit connector 2
Communication Unit
S 100
S 101
S1
S 2
S 4
S 5
X 100
X 1
Z 100
L 100-104
R/C
T 1
M 1
M 2
M 3
M 4
M 5
B 1
Y 1
Y 2
Y 3
Y 4
Y 5
Y 6
Y 7
Y 8
GS 1
G S 2
G S 3
G S 4
G S 5
G S 6
G S 7
GS10-12
Interrupteur de securite de porte
Coupe-circuit
Interrupteur de securite de porte de protection
Interrupteur a flotteur
Pressostat
Thermostat
Prise de secteur
Rangee de fiches males d'appareils
peripheriques
Filtre de secteur
Bobines de deparasitage
Filtre de deparasitage
Transformateur
Pompe a eau
Pompe a soude caustique
Pompe a acide borique
Agitate ur
Ventilateur
Electrode de pH
Vanne d'entree de I'eau
Vanne d'entree de I'eau de refroidissement
Vanne d'evacuation
Vanne de vapeur1
Vanne de vapeur2
Vanne d'evacuation du recepteur
Cable de I'imprimante
Cable de la burette
CPU
Mesure du pH
Commande
Interface
Bloc d'alimentation
Connecteur 1
Connecteur2
Communication Uniti 1.3 Schema de cablaae
127
