4.5 Wartung der Hinterrad-Nabe [Ratchet System

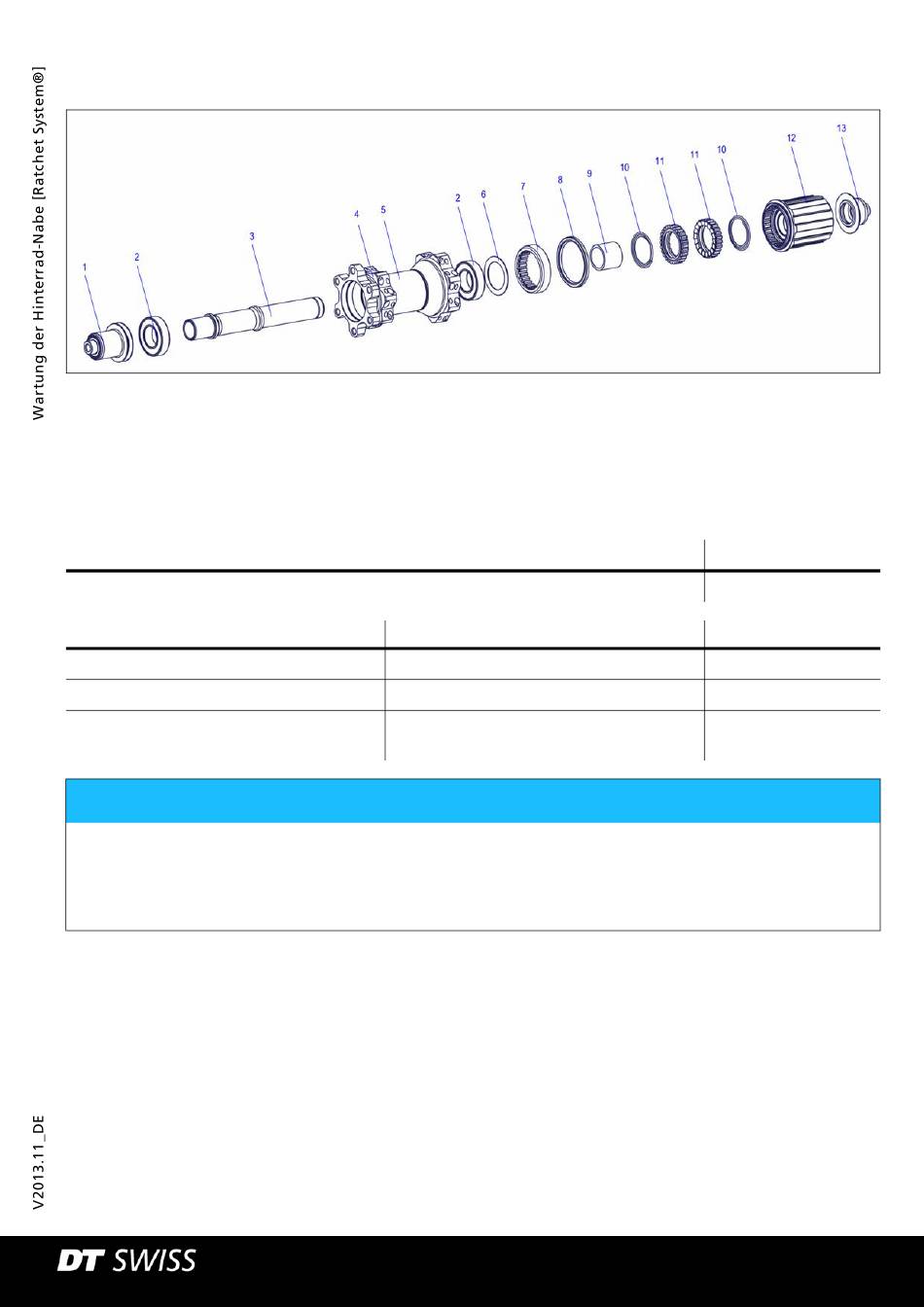

Abbildung 4-4: Übersicht Ratchet System ®
1 Endanschlag links
2 Kugellager
3 Achse
4 Nabengehäuse
5 Sticker
Vorbereitende Tätigkeit
Kassette entfernen (siehe Angaben des jeweiligen Herstellers).
Benötigtes Material
Fett für Zahnscheiben
Universalfett
Star Ratchet Service Kit
HINWEIS
Beschädigungsgefahr der Endanschläge!
Um Beschädigungen der Endanschläge zu vermeiden, sollten geschliffene Klemmbacken, Aluminium-
Klemmbacken oder Spezialvorrichtungen zum Klemmen der Endanschläge verwendet werden.
®
]
6 Passscheibe
7 Gewindering
8 Dichtung
9 Hülse
10 Feder
Spezifikation
DT Swiss Spezialfett
beinhaltet zwei Zahnscheiben, zwei Fe-
dern, DT Swiss Spezialfett
®
SPLINE Technical Manual
exemplarische Darstellung
11 Zahnscheibe
12 Rotor
13 Endanschlag rechts
Querverweis
Menge
nach Bedarf
nach Bedarf
nach Bedarf
