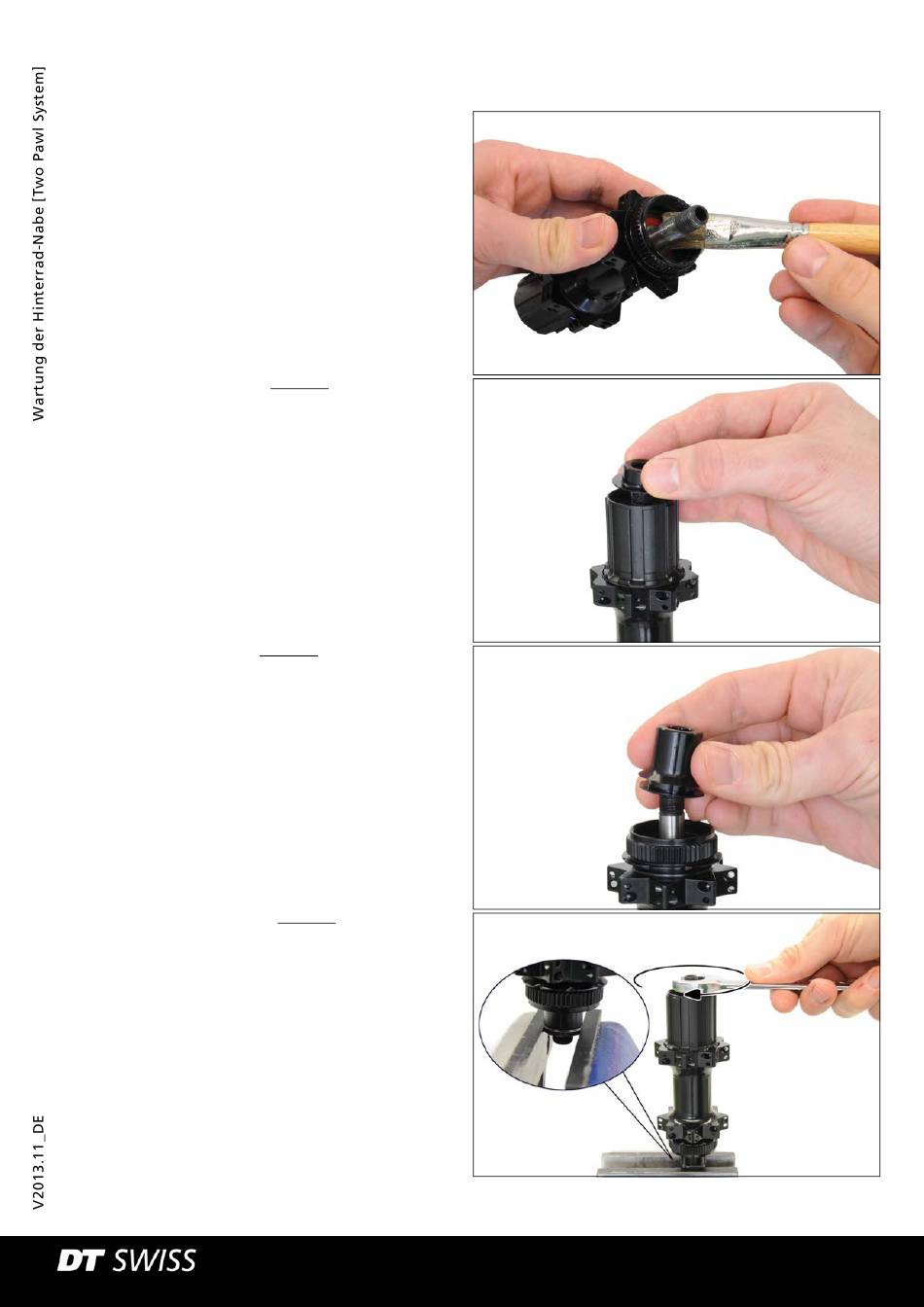

Endanschläge anbringen
1. Freiliegende Nabenseiten und Innenseite beider
Endanschläge fetten.
2. Rechten Endanschlag (Abb.4-5/15) auf der An-
triebsseite aufstecken.
3. Linken Endanschlag (Abb.4-5/2) gegenüber der
Antriebsseite aufstecken.
4. Beide Rändelschrauben (Abb.4-5/1) von Hand an-
schrauben.
5. Rändelschrauben gegenüber der Antriebsseite in
einen Schraubstock einspannen.
Darauf achten, dass nur die Rändelschraube und
nicht der Endanschlag eingespannt ist.
6. Rändelschraube auf der Antriebsseite mit einem
17 mm Gabelschlüssel mit einem Drehmoment von
etwa 17 Nm anziehen.
7. Nabe aus dem Schraubstock nehmen.
8. Den Sitz beider Rändelschrauben prüfen.
Die Rändelschrauben dürfen sich nicht von Hand
lösen lassen.
®
