Wartung Der Hinterrad-Nabe [Three Pawl System] - DT SWISS SPLINE Technisches Handbuch

4.7

Wartung der Hinterrad-Nabe [Three Pawl System]

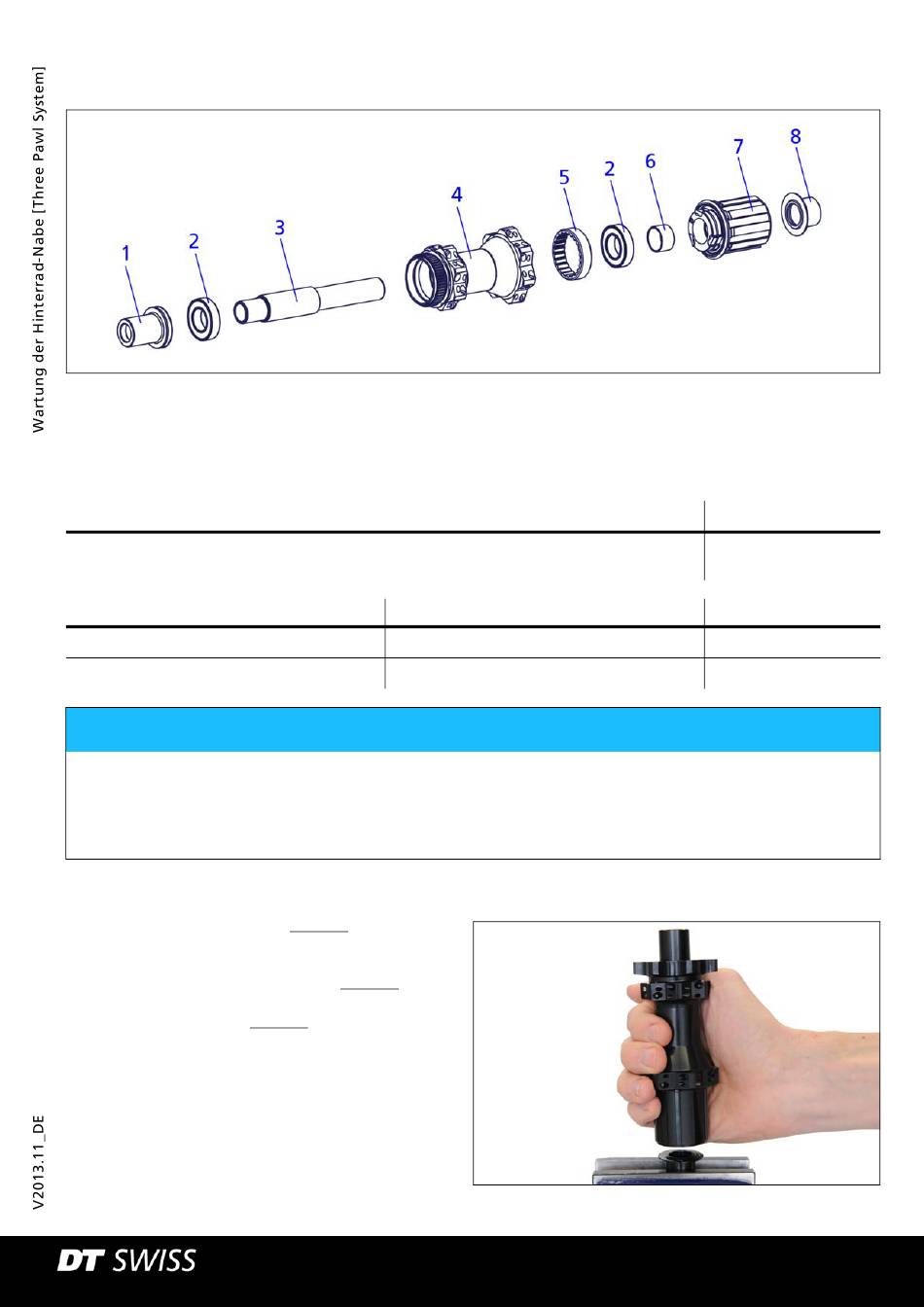

Abbildung 4-6: Übersicht Three Pawl System
1 Endanschlag links
2 Kugellager
3 Achse
Vorbereitende Tätigkeit
Kassette entfernen (siehe Angaben des jeweiligen Herstellers).
Benötigtes Material
Universalfett
Wartungskit 3 Pawl System
HINWEIS
Beschädigungsgefahr der Endanschläge!
Um Beschädigungen der Endanschläge zu vermeiden, sollten geschliffene Klemmbacken, Aluminium-
Klemmbacken oder Spezialvorrichtungen zum Klemmen der Endanschläge verwendet werden.
Endanschlag, Rotor und Hülse abnehmen
1. Rechten Endanschlag
Schraubstock einspannen.
2. Laufrad bzw. Nabe nach oben abziehen.
Darauf achten, dass der Rotor (Abb.4-6/7) beim
abziehen nicht abfällt.
3. Linken Endanschlag (Abb.4-6/1) in einen Schraub-
stock einspannen.
4. Laufrad bzw. Nabe nach oben abziehen.
4 Nabengehäuse
5 Gewindering
6 Hülse
Spezifikation
-
-
(Abb.4-6/8) in einen
®
SPLINE Technical Manual
7 Rotor
8 Endanschlag rechts
Querverweis
Menge
nach Bedarf
nach Bedarf
41
