4.6

Wartung der Hinterrad-Nabe [Two Pawl System]

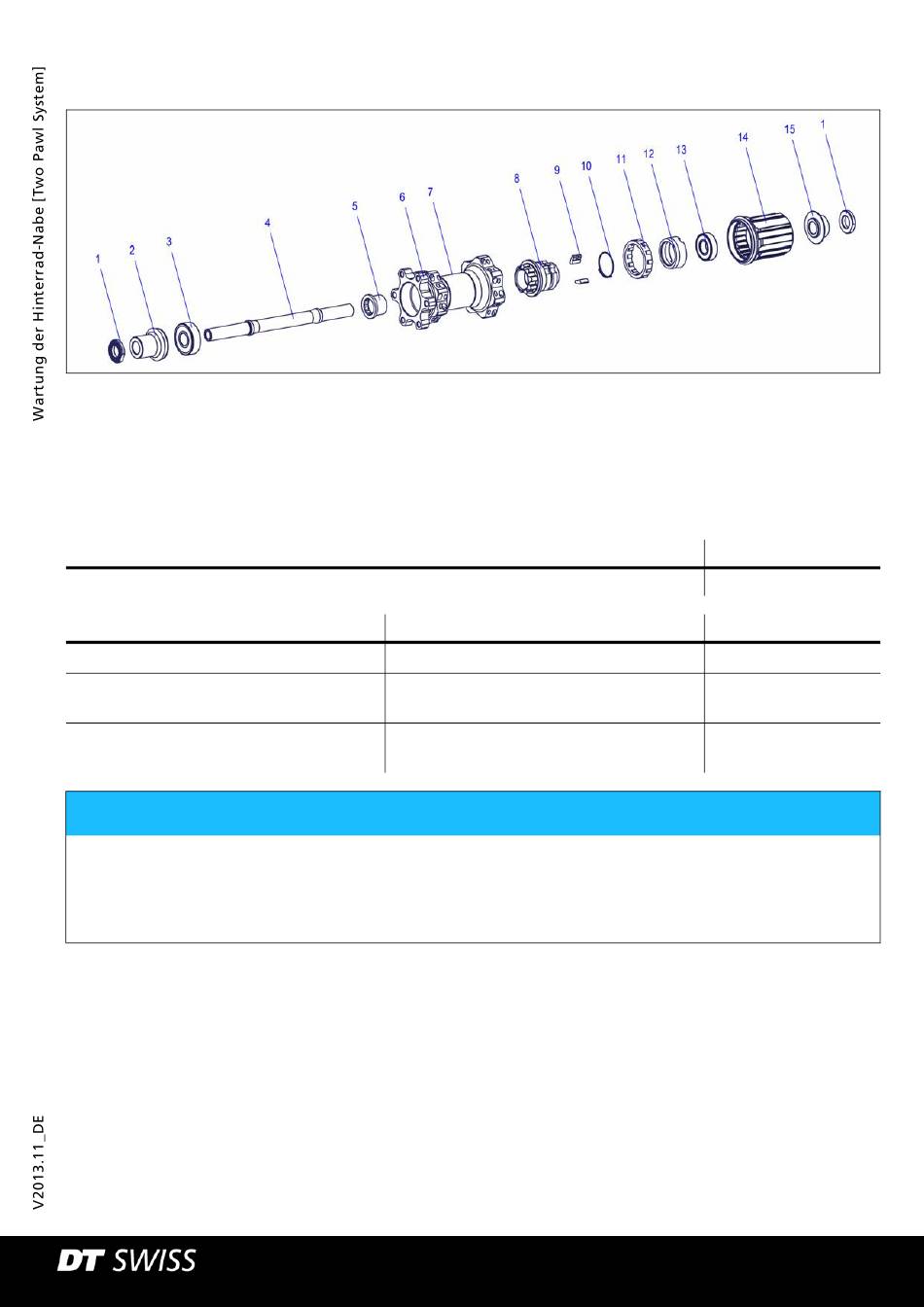

Abbildung 4-5: Übersicht Two Pawl System
1 Rändelscheibe
2 Endanschlag rechts
3 Kugellager
4 Achse
5 Verschraubung Klinkenträger
Vorbereitende Tätigkeit
Kassette entfernen (siehe Angaben des jeweiligen Herstellers).
Benötigtes Material
Universalfett
Two Pawl Service Kit
Nadelkäfig-Kit
HINWEIS
Beschädigungsgefahr der Endanschläge!
Um Beschädigungen der Endanschläge zu vermeiden, sollten geschliffene Klemmbacken, Aluminium-
Klemmbacken oder Spezialvorrichtungen zum Klemmen der Endanschläge verwendet werden.
6 Nabengehäuse
7 Sticker
8 Klinkenträger
9 Klinke
10 Klinkenfeder
Spezifikation
handelsüblich
beinhaltet Klinkenfeder, zwei Klinken,
Universalfett
beinhaltet Nadelkäfig und 12 Zylinder-
rollen
®
SPLINE Technical Manual
11 Nadelkäfig
12 Lagerschale
13 Kugellager
14 Rotor
15 Endanschlag links
Querverweis
Menge
nach Bedarf
nach Bedarf
nach Bedarf
