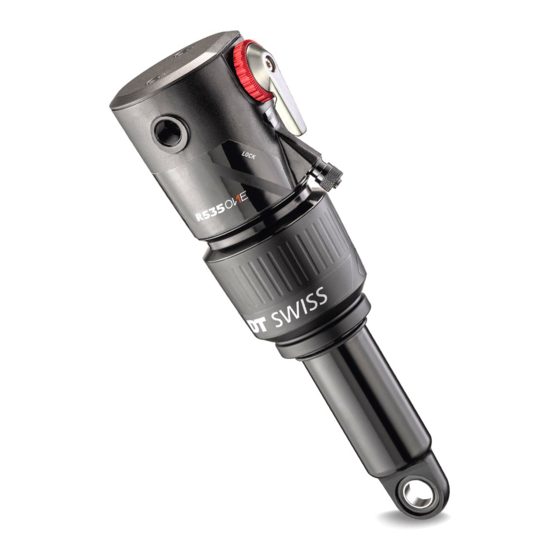

DT SWISS R 535 ONE Technisches Handbuch
Vorschau ausblenden
Andere Handbücher für R 535 ONE:
- Bedienunsganleitung (69 Seiten) ,
- Technisches handbuch (32 Seiten) ,
- Bedienungsanleitung (88 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für DT SWISS R 535 ONE
Inhaltszusammenfassung für DT SWISS R 535 ONE
- Seite 1 R 535 ONE TECHNISCHES HANDBUCH V2021.10...
- Seite 2 1. ALLGEMEINES ..................... 3 2. PROBLEMLÖSUNG ..................5 3. WARTUNG UND PFLEGE ................7 4. KUGELGELENKE TAUSCHEN ..............17 5. DU-BUCHSEN TAUSCHEN ................19 6. REMOTE-KABELZUG ANBRINGEN............. 24...
-
Seite 3: Allgemeines
Dieses Handbuch richtet sich an den Anwender der Komponente sowie an Fachhändler. Dem versierten Anwender bietet dieses Handbuch die Möglichkeit, kleinere Servicearbeiten selbst durchzuführen. Bei Zweifeln an den eigenen Fähigkeiten sollte aber unbedingt ein Fachmann oder ein DT Swiss Service Center kontaktiert werden. -
Seite 4: Allgemeine Angaben Zur Wartung
Die Verwendung abweichender Werkzeuge liegt im Ermessen des Anwenders. Werden Komponenten durch Verwendung abweichender Werkzeuge beschädigt, haftet der Anwender. DT Swiss Spezialwerkzeuge sind Präzisionswerkzeuge. Nur mit einwandfrei funktionierenden und unbeschädigten Werkzeugen kann eine einwandfreie Montage bzw. Demontage der Bauteile gewährleistet werden. -
Seite 5: Problemlösung
Wenden Sie sich an Ihren Händler oder ein DT Swiss Service Center. Die Zugstufe funktioniert nicht. Der Zugstufen-Pin ist fest. Grosser Service erforderlich. Wenden Sie sich an Ihren Händler oder ein DT Swiss Service Center. R 535 ONE Technisches Handbuch - V2021.10... - Seite 6 Die Dichtung des Grosser Service erforderlich. Dämpfungskolbens ist Wenden Sie sich an Ihren Händler verschlissen. oder ein DT Swiss Service Center. Das Lockout-Cap schließt nicht vollständig. Nur Dämpfer mit Trunnion Mount: Schmutz zwischen Lockout-Shaft und Zugstufen-Rad oder zwischen Zugstufen-Rad und Abschluss.
-
Seite 7: Pflege Und Wartung
Ein falsch gewarteter oder falsch montierter Dämpfer kann im Betrieb plötzlich versagen. • Die folgenden Schritte dürfen nur von Personen mit ausreichender Fachkenntnis durchgeführt werden. • Wenden Sie sich bei Zweifeln an Ihren Händler oder ein DT Swiss Service Center. • Nur Original-Ersatzteile verwenden. -
Seite 8: Übersicht Dichtungskit Luftkammer
ÜBERSICHT DICHTUNGSKIT LUFTKAMMER Das Dichtungskit beinhaltet alle für einen kleinen Service notwendigen Dichtungen. Alle Dichtungen können ohne die Verwendung von Spezialwerkzeugen getauscht werden. Standard Mount Trunnion Mount 1a O-Ring Luftkammer Standard Mount Stützring 1b O-Ring Luftkammer Trunnion Mount Quadring Stützring Stützring Quadring Abstreifer... -
Seite 9: Vorbereitende Massnahmen
Bedarf 4.7 dl: 40341000AD02000001 oder 20 ml: TZXXXXXNSLICKS HINWEIS BESCHÄDIGUNGSGEFAHR DES DÄMPFERS! Um Beschädigungen zu vermeiden, Dämpfer oder Teile des Dämpfers nur mit geschliffenen Klemmbacken oder Aluminium-bzw. Kunststoffklemmbacken in einem Schraubstock klemmen. R 535 ONE Technisches Handbuch - V2021.10... -
Seite 10: Luft Ablassen
LUFT ABLASSEN GEFAHR VERLETZUNGSGEFAHR DURCH UNTER DRUCK STEHENDE KOMPONENTEN! Während der Demontage des Dämpfers kann Druckluft unkontrolliert entweichen oder unter Druck stehende Bauteile herausgeschleudert werden. • Vor jeglichen Arbeiten am Dämpfer Luft ablassen. GEFAHR EINATMEN ODER VERSCHLUCKEN VON DÄMPFUNGSÖL KANN ERNSTHAFTE GESUNDHEITLICHE SCHÄDEN HERVORRUFEN! Während des Ablassens der Luft aus der Luftkammer kann Ölnebel entweichen. - Seite 11 1. SAG O-Ring von der Ölkammer abziehen. 2. Dämpfer in einen Schraubstock einspannen. 3. Luftkammer von Hand abschrauben. 4. Falls die Luftkammer nicht von Hand gelöst werden kann, Luftkammer mit Hilfe eines Bandschlüssels lösen und abschrauben. 5. Luftkammer abnehmen. R 535 ONE Technisches Handbuch - V2021.10...
-
Seite 12: O-Ring Der Luftkammer, Quadring Und Stützring Wechseln
O-RING DER LUFTKAMMER, QUADRING UND STÜTZRING WECHSELN Nur Trunnion Mount Dämpfer: 1. O-Ring von der Luftkammer abnehmen. 2. Sitz des O-Rings auf der Luftkammer reinigen. 3. Neuen O-Ring leicht fetten und auf die Luftkammer aufziehen. Nur Standard Mount Dämpfer: 1. O-Ring vom Luftkammerabschluss abnehmen. 2. - Seite 13 9. Stützringe auf beiden Seiten des Quadrings auf den Ölkammerverschluss aufziehen. 10. Ölkammer leicht fetten. GREASE R 535 ONE Technisches Handbuch - V2021.10...
-
Seite 14: Abstreifer Wechseln
ABSTREIFER WECHSELN 1. Abstreifer vorsichtig mit einer Kunststoff- Pinzette von der Luftkammer abziehen. → Luftkammergehäuse nicht beschädigen! → Abstreifer nicht wiederverwenden! 2. Stützring von Hand aus dem Luftkammergehäuse herausnehmen. → Stützring nicht wiederverwenden! 3. Quadring von Hand aus dem Luftkammergehäuse herausnehmen. →... - Seite 15 6. Neuen Stützring auf dem Steg zwischen den beiden Einstichen im Luftkammergehäuse anbringen (siehe Abbildung). 7. Neuen Abstreifer leicht fetten und im äusseren Einstich im Luftkammergehäuse anbringen. → Sicherstellen, dass der Abstreifer rundum gleichmässig aufliegt. R 535 ONE Technisches Handbuch - V2021.10...
- Seite 16 8. Innenfläche des Luftkammergehäuses und Gewinde leicht fetten. Abstreifer grosszügig fetten. → Benötigtes Fett, siehe Tabelle „Benötigtes Material“ auf Seite 9. GREASE 9. Dämpfer in den Schraubstock einspannen. 10. Luftkammer aufschieben und von Hand anschrauben. → Sicherstellen, dass der O-Ring und der Stützring nicht eingeklemmt wird.
-
Seite 17: Du-Buchsen Tauschen
DU-BUCHSEN TAUSCHEN Bei DT Swiss Dämpfern kommen DU-Buchsen oder Kugelgelenke zum Einsatz. Diese beiden Typen, sowie deren Hardware und Werkzeuge sind nicht miteinander kompatibel. VORBEREITENDE MASSNAHMEN Querverweis Dämpfer demontieren Dämpfer reinigen siehe „Reinigung“ auf Seite 4 ERFORDERLICHE WERKZEUGE UND MATERIAL... -
Seite 18: Entfernen Der Hülsen
ENTFERNEN DER HÜLSEN 1. Hülsen von Hand abnehmen. DU-BUCHSEN PRÜFEN 1. DU-Pin in einen Schraubstock einspannen. 2. Dämpfer auf dem Pin drehen, um die DU-Buchse zu prüfen. → Wenn der Dämpfer ohne Widerstand gedreht werden kann, muss die DU-Buchse gewechselt werden. Siehe folgend. →... -
Seite 19: Du-Pin Demontieren
3. DU-Pin mit Hilfe einer Presse oder einem Schraubstock herausdrücken. DU-BUSHING DEMONTIEREN 1. Dorn durch die DU-Buchse stecken. 2. Aufnehmer wie in der Abbildung gezeigt Aufnehmer ausrichten. Dorn WERKZEUGSATZ CWTXX10031927S 3. DU-Buchse mit Hilfe einer Presse oder einem Schraubstock herausdrücken. R 535 ONE Technisches Handbuch - V2021.10... -
Seite 20: Du-Buchsen Montieren
DU-BUCHSEN MONTIEREN 1. Innenfläche des Dämpferauges und die Aussenfläche der Buchse leicht fetten. GREASE 2. Buchse auf den Dorn aufschieben. 3. Buchse so im Dämpferauge positionieren, dass der Spalt in der Buchse um 90° zur Aufnehmer Bewegungsachse des Dämpfers versetzt ist. Dorn 4. -
Seite 21: Du-Pin Montieren
4. Einige Minuten warten und DU-Buchse erneut prüfen (siehe „DU-Buchsen prüfen“ auf Seite 18). Wenn dieser Test ein zweites Mal fehlschlägt, wenden Sie sich an ein DT Swiss Service Center. MONTAGE DER HÜLSE 1. DU-Pin leicht fetten. 2. Hülsen auf den DU-Pin schieben. -
Seite 22: Kugelgelenke Tauschen
KUGELGELENKE TAUSCHEN Bei DT Swiss Dämpfern kommen DU-Buchsen oder Kugelgelenke zum Einsatz. Diese beiden Typen, sowie deren Hardware und Werkzeuge sind nicht miteinander kompatibel. Vorbereitende Massnahmen Querverweis Dämpfer demontieren Dämpfer reinigen siehe „Reinigung“ auf Seite 4 Erforderliche Werkzeuge und Material... - Seite 23 9. Prüfen, ob sich das Kugelgelenk in der Mitte des Dämpferauges befindet. 10. Kugelgelenk erneut prüfen (siehe „Kugelgelenke prüfen“ auf Seite 24). Abschliessende Massnahmen Querverweis Abfälle umweltgerecht entsorgen. „1.6 Umweltschutz“ auf Seite 4 Dämpfer im Fahrrad montieren. R 535 ONE Technisches Handbuch - V2021.10...
- Seite 24 REMOTE-KABELZUG ANBRINGEN 1. Zughülle (1) in den Remote Hebel am Lenker und in den Kabelzug-Einsteller (2) am Dämpfer einstecken. → Ausschliesslich Zughüllen mit einem Aussendurchmesser von 4 mm verwenden. → Die Zughülle muss lang genug sein, dass sich der Lenker voll einschlagen lässt. Weder der Dämpfer noch andere Komponenten dürfen in ihrer Funktion beeinträchtigt werden.
