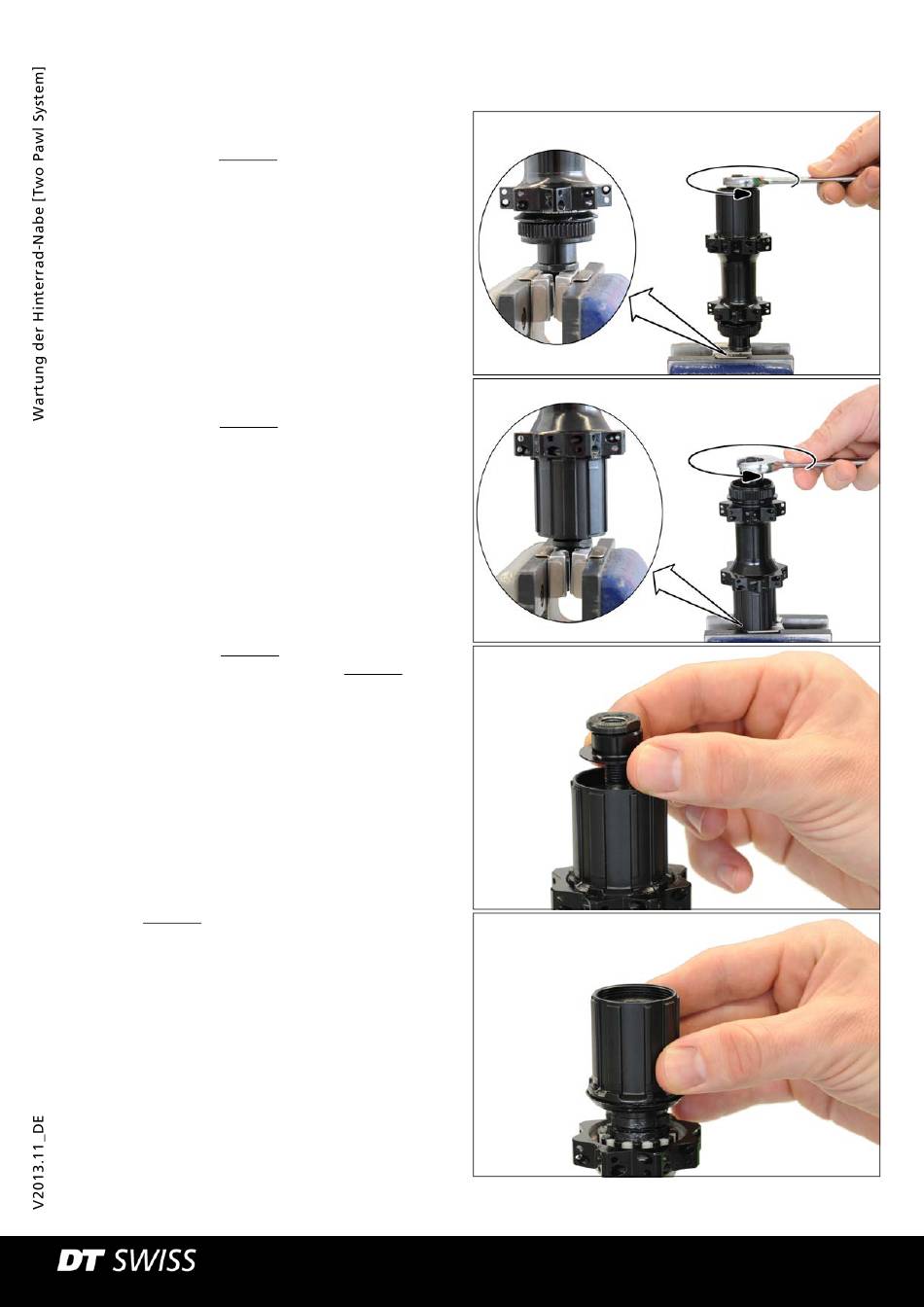

Endanschläge, Rotor und Rotordichtung abnehmen
1. Achse gegenüber der Rotorseite in den Achshalter
einspannen.
2. Rändelschraube (Abb.4-5/1) auf der Rotorseite mit
einem 17 mm Gabelschlüssel lösen.
3. Achse auf der Rotorseite in den Achshalter ein-
spannen.
4. Rändelschraube (Abb.4-5/1) mit einem 17 mm Ga-
belschlüssel abschrauben.
5. Rändelschraube (Abb.4-5/1) abschrauben und zu-
sammen mit dem Endanschlag (Abb.4-5/15) ab-
nehmen.
6. Rotor (Abb.4-5/14) vorsichtig nach oben abziehen.
®
SPLINE
Technical Manual
32
