Loop Link ist eine batteriegespeiste Schnittstelle zur Programmierung des 6333.
•

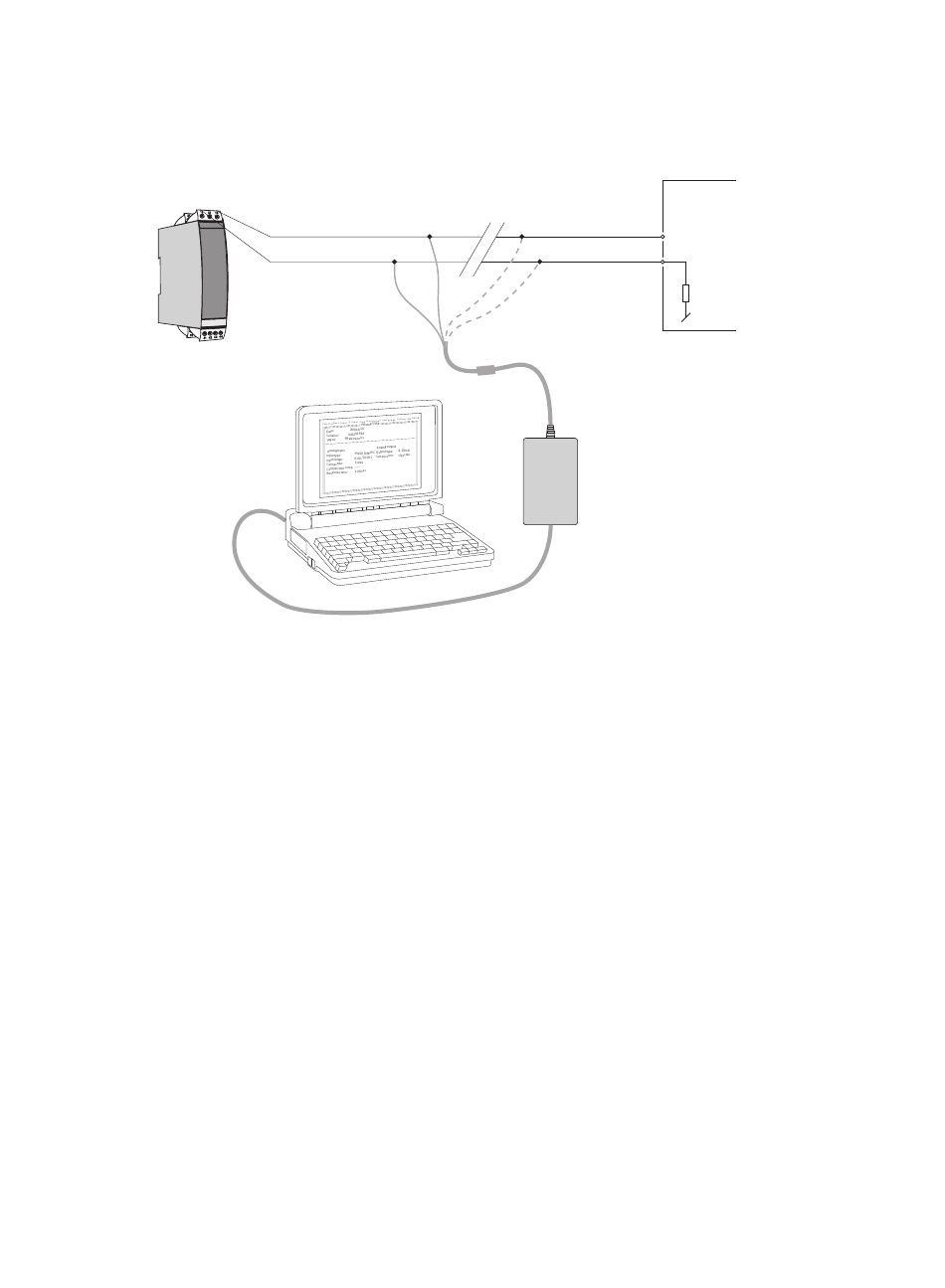

Bezüglich Programmierung verweisen wir auf die nachfolgende Zeichnung und die "Hilfe"-Funktion im PReset-Programm.
•
Bei der Kommunikation mit Modulen, die installiert sind, ist es notwendig Stecker 11, 12, 13 (Kanal 1) und 21, 22, 23
(Kanal 2) abzumontieren, um die Verbindungsklemmen der Kommunikationsschnittstelle an die Steckerstifte zu verbinden.
•
Loop Link darf nicht zur kommunikation mit Modulen, die in Ex-gefährdeten Bereichen installiert sind, benutz werden.
6333
8
Programmierung
13 (23)
Rot
11 (21)
Schwarz
Unterbrechen
Gelb
*
Grün
*
Anschlussstelle
L oop
5909 - USB
L ink
* Nur anzuschliessen, wenn on-line
(im Betrieb) konfiguriert werden soll.
6333V104-DE
Betriebs-
spannung
+V
B
Eingang
