Der 7501 kann auf eine der folgenden 3 Möglichkeiten konfiguriert werden:
• Über die optischen Tasten und das Display (siehe Abschnitt Menü Display).
• Mit einem HART-Modem und der Software PReset.
• Mit einem HART-konformen, tragbaren Kommunikator mit installiertem Treiber 7501H5 oder 7501H7 DD

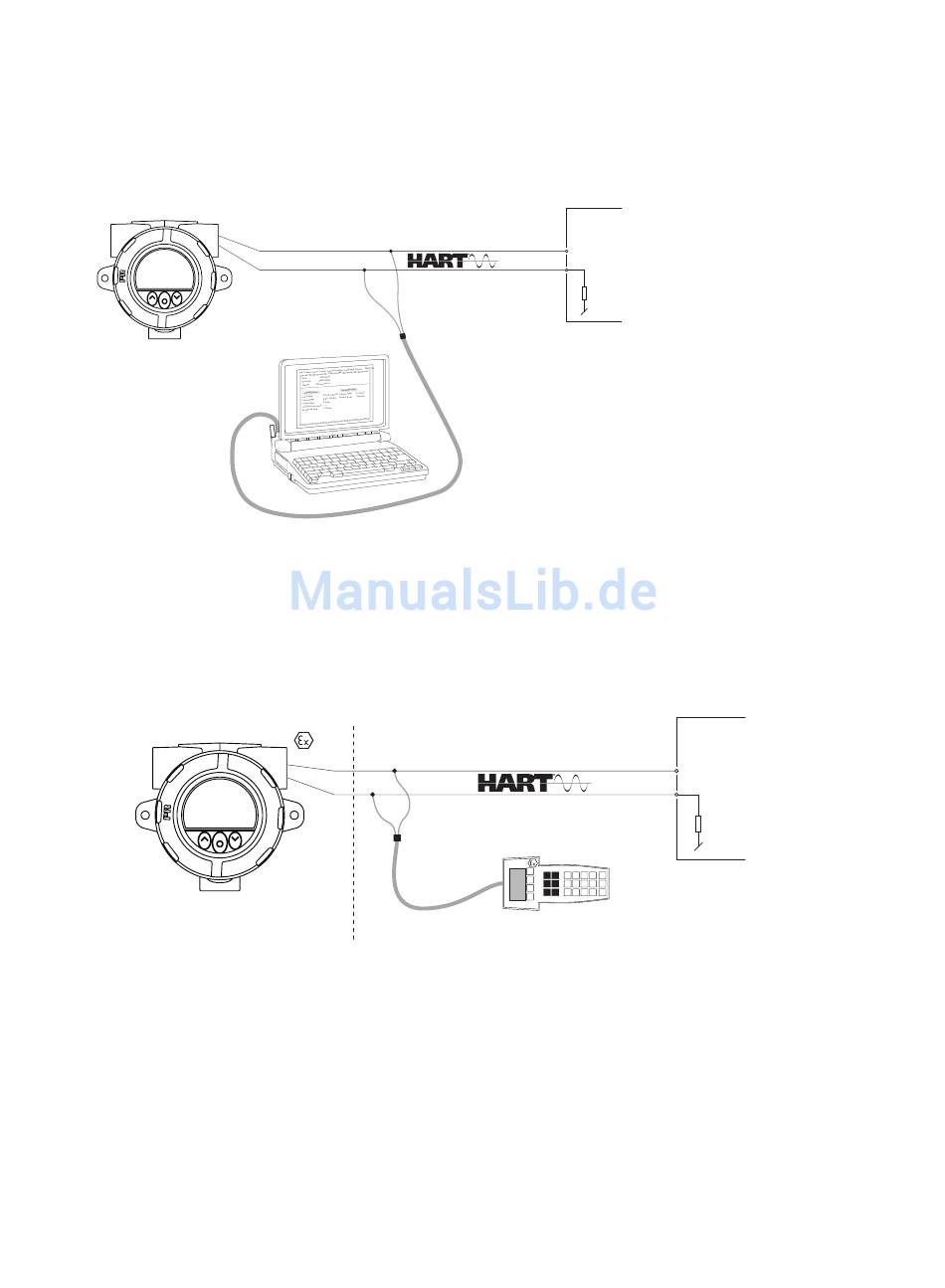

1: HART-Modem
Zur Programmierung nutzen Sie bitte die nachfolgende Zeichnung.
7501

2: HART-Kommunikator

Zur Programmierung nutzen Sie bitte die nachfolgende Zeichnung. Um Zugriff auf produktspezifische Befehle zu erhalten,
muss der Treiber 7501 H5 / 7501 H7 DD auf den HART-Kommunikator geladen sein. Diese kann von der HART-Kommunikation
Foundation oder von PR elektronisch bestellt werden.
34

Programmierung

1
2
HART-Modem
Bereich Sicheres Bereich
1
2
7501
Empfangs-
gerät
+V Versorgung
Eingang
R
250 Ω < <1100 Ω
Belastung
R
250 Ω<
Belastung
7501V106-DE
Empfangs-
gerät
+V Versorgung
Eingang
<1100 Ω
