4.3.6 Pool
4.3.6.1
Umwälzpumpen, Pool (G50) und (G51)
230 V 1N~
Beide Pumpen (G50) und (G51) müssen an folgende Klemmenblöcke auf der
Erweiterungsplatine X7 angeschlossen werden:
Phase:
braun
Null:
blau
Erdung:
gelb/grün
Pol 33 wird an einen externen Anschlusskasten angeschlossen, der die
Ladepumpe (G50) und die Umwälzpumpe (G51) mit Spannung versorgt.
4.3.6.2
3-Wege-Ventil (Y50)
Steuerspannung
Schwarz
Phase
Braun
Null
Blau
Die Funktion durch Testbetrieb der Pumpe im Menü „Fachmann/Service/
Funktionstest" überprüfen.
4.3.7 Ventil 2 Speicher (Y30)
230 V 1N~
Der Anschluss des Umschaltventils Y30 erfolgt über folgende
Reihenklemmen:
Erweiterungsplatine X6:
Steuerspannung:
schwarz
Phase:
Braun
Null:
blau
Die Funktion durch Test des Ventils im Menü überprüfen.
„Service/Funktionstest/Solar" in der Steuereinheit überprüfen.
4.3.8 Ventil Erdwärme (Y31)
230 V 1N~
Der Anschluss des Umschaltventils Y31 an die Pumpe G31 erfolgt über
folgende Reihenklemmen:
Erweiterungsplatine X6:
Steuerspannung:
schwarz
Phase:
Braun
Null:
Blau

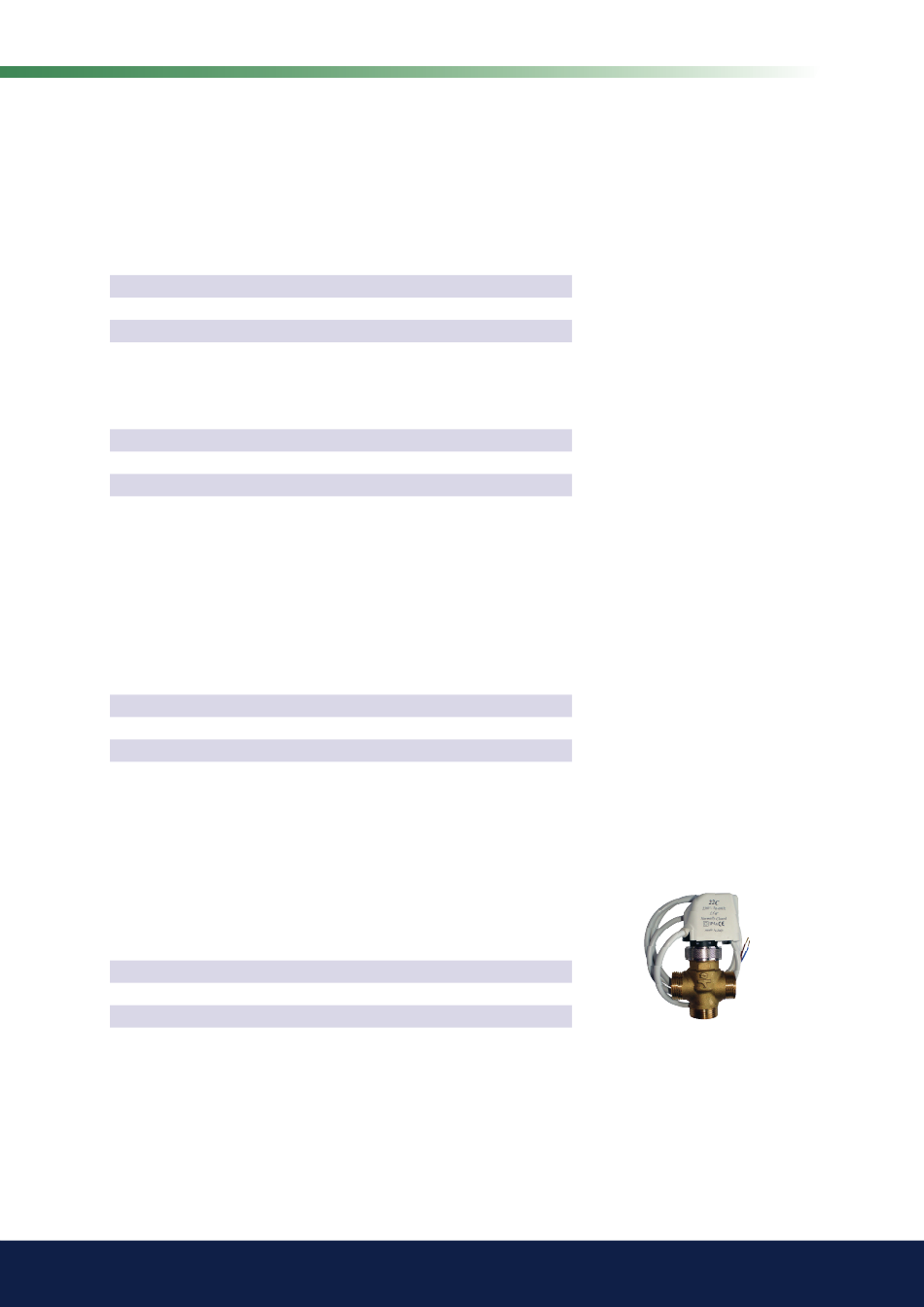

Ventil 582581001 (siehe Abb.) darf nur an den Relaisausgang, X6-Pol 8 und
neutral, X6-Pol 11, angeschlossen werden.
Funktion durch probeweisen Betrieb des Ventils im Menü „Fachmann/
Funktionstest/Solar" des Steuersystems überprüfen.
Reihenklemme X7:33
Reihenklemme X7:35
Reihenklemme X7:34
Reihenklemme X7:24
Reihenklemme X7:25
Reihenklemme X7:26
Reihenklemme X6:4
Reihenklemme X6:5
Reihenklemme X6:7
Reihenklemme X6:8
Reihenklemme X6:9
Reihenklemme X6:11
582581001 22 3/4"
CTC Expansion EnergyFlex
23
