4. Installation
Installation und Anschluss müssen von qualifiziertem Personal durchgeführt
werden. Die Verkabelung muss gemäß allen anwendbaren örtlichen
Bestimmungen vorgenommen werden.
Die Steuereinheit durch Lösen der vier Schrauben und Verschieben des
Kunststoffgehäuses zur Seite öffnen. Stromversorgung, Zirkulationspumpen,
Ventile und Fühler installieren.

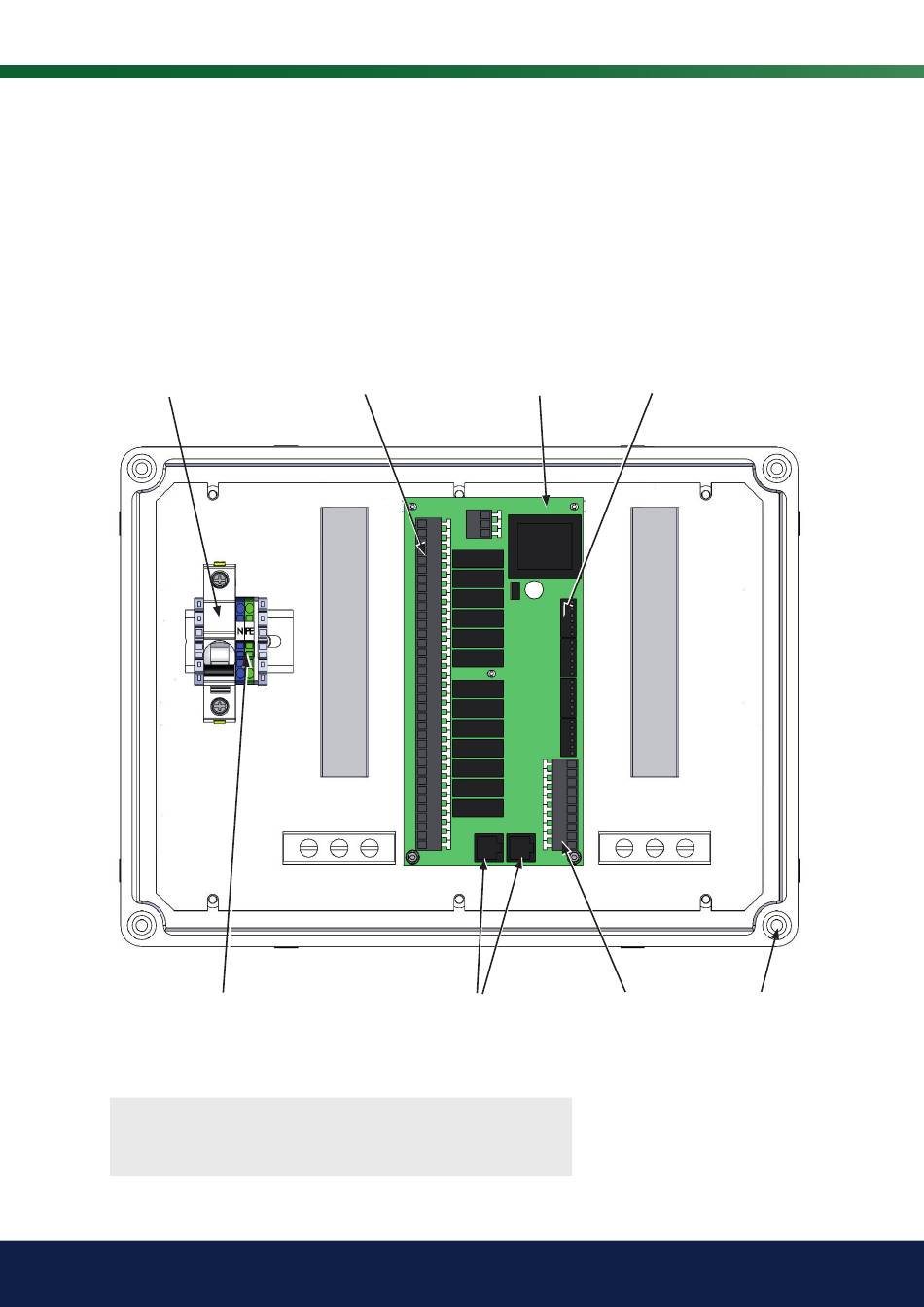

Reihenklemme X1 mit
automatischem Trennschalter (F1)
Stromversorgung X1
Hinweis: Platinenbauteile nicht berühren. Die
!
Platine kann durch elektrostatische Entladung
beschädigt werden.
18
CTC Expansion EnergyFlex
Reihenklemmen X6 und X7
Anschlussklemmen für
Kommunikation mit Relaisplatine
(A2) und Display (A1) (RJ-45)
Reihenklemmen X1 - X4
Erweiterungsplatine A3
Reihenklemme X5
4 Schrauben zum Öffnen
der Steuereinheit.
