4.3.3 Pumpe Erdsondeneinspeisung (G31, Ein/
Aus)
230 V 1N~
Der Anschluss der Zirkulationspumpe G31 erfolgt über folgende
Reihenklemmen:
Erweiterungsplatine X6:
Kabelfarben beachten!
Phase:
Null:
Erdung:
Überprüfen Sie die Funktion durch Testbetrieb der Pumpe im Menü
„Fachmann/Service/Funktionstest/Solar" des Steuersystems.
4.3.4 Pumpe zwischengeschalteter
Wärmetauscher Solarkollektoren (G32)
PWM
230 V 1N~
Die Pumpe G32 wird separat gespeist (nicht über dieses Modul).
Der Anschluss des PWM-Steuersignals erfolgt über folgende
Reihenklemmen:
Erweiterungsplatine X5
Kabelfarben beachten!
PWM+:
GND:
Überprüfen Sie die Funktion durch Testbetrieb der Pumpe im Menü
„Fachmann/Service/Funktionstest/Solar" des Steuersystems.

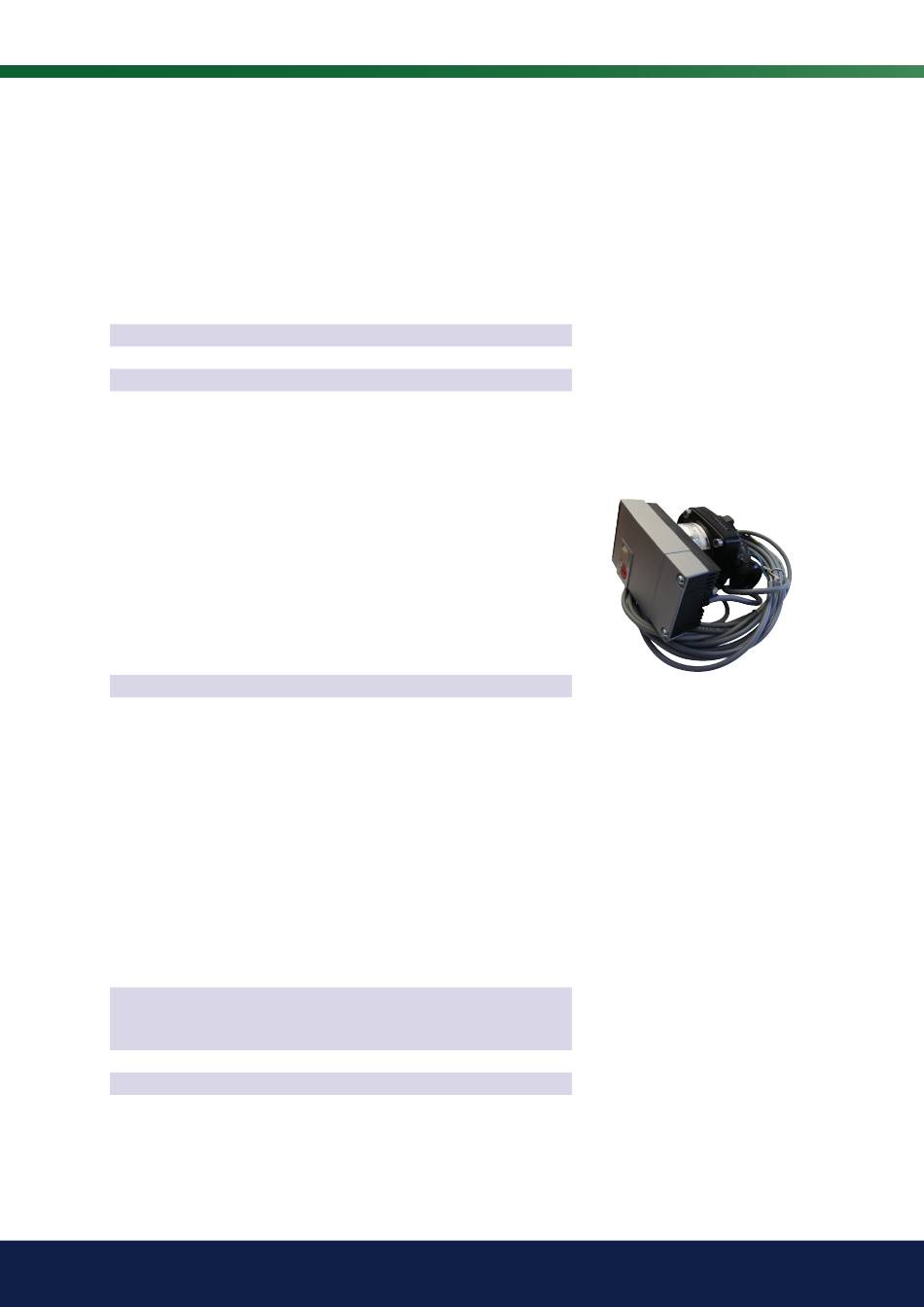

4.3.5 Speicher-Speicher-Pumpe (G46, Ein/Aus)

230 V 1N~
Die Umwälzpumpe G46 muss an Relaiskarten in EcoZenith i255, EcoHeat
400, GS 600 und GSi 600 angeschlossen werden (siehe Schaltplan für jedes
Produkt).
Die Umwälzpumpe G46 muss an die Verlängerungskarte des EcoZenith i360
angeschlossen werden.
Beachten Sie die Farben der Kabel!
Phase:
Null:
Erdung:
Funktion durch probeweisen Betrieb der Pumpe im Menü „Fachmann/
Service/Funktionstest/Thermostat-Diff.-Funktion oder „Solar" im
Steuersystem überprüfen.
22
CTC Expansion EnergyFlex
Braun Reihenklemme X6:8
Blau Reihenklemme X6:11
gelb/grün Reihenklemme X6:10
Weiß Reihenklemme X5:3
Braun Reihenklemme X5:4
braun Reihenklemme A:11 (EcoZenith
i255, GS 600, GSi 600)
Reihenklemme A:12 (EcoHeat 400)
Blau
gelb/grün
