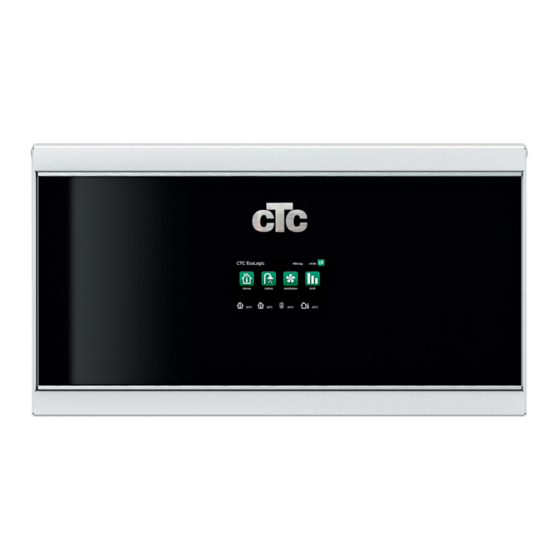

CTC EcoLogic L/M Installations- Und Wartungsanleitung
  1. Anleitungen
  2. Marken
  3. CTC Anleitungen
  4. Steuerung
  5. EcoLogic L/M
  6. Installations- und wartungsanleitung

CTC EcoLogic L/M Installations- Und Wartungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

162 506 61-2
2021-02-25
Providing sustainable energy solutions worldwide
Installations- und Wartungsanleitung
CTC EcoLogic L/M
Wichtig!
• Lesen Sie die Anleitung vor der Inbetriebnahme genau und verwahren Sie
sie sorgfältig.
• Übersetzung der Originalbetriebsanleitung.

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für CTC EcoLogic L/M

Inhaltszusammenfassung für CTC EcoLogic L/M

  • Seite 1 162 506 61-2 2021-02-25 Providing sustainable energy solutions worldwide Installations- und Wartungsanleitung CTC EcoLogic L/M Wichtig! • Lesen Sie die Anleitung vor der Inbetriebnahme genau und verwahren Sie sie sorgfältig. • Übersetzung der Originalbetriebsanleitung.
  • Seite 3 162 506 61-2 2021-02-25 Installations- und Wartungsanleitung CTC EcoLogic L/M...

  • Seite 4: Inhaltsverzeichnis

    Inhaltsverzeichnis Parameterliste Wichtig – nicht vergessen! ___________________________________________________ __________________________________________ Betrieb und Wartung Sicherheitshinweise _________________________________________ _____________________________________________________ Fehlersuche/-behebung Aufbau und Funktion von CTC EcoLogic ___________________________________ ___________ Informationsmeldungen Hauptkomponenten __________________________________ ___________________________________________ Warnmeldungen Lieferumfang ____________________________________________ _____________________________________________________ Heizkreis Rohrinstallation _________________________________________________________ _________________________________________________ Systemtyp 1* Warmwasser ___________________________________________________ _________________________________________________...

  • Seite 5: Ein Umfassendes System

    Herzlichen Glückwunsch zum Kauf Ihres neuen Produkts! Wir hoffen, dass Sie mit Ihrer CTC Ecologic zufrieden Das Steuersystem der CTC EcoLogic sein werden. Im Folgenden erfahren Sie, wie Sie Ihre erfüllt folgende Funktionen: EcoLogic warten können. Ein Teil der Anleitung enthält •...

  • Seite 6: Wichtig - Nicht Vergessen

    • Für CTC EcoAir 520M ist die Software-Version WP-Steuerplatine den vorliegenden 20160401 oder höher erforderlich. Bedingungen. • Zur Steuerung von CTC EcoPart 600M muss die CTC Ecologic über die Software-Version 20190620 oder höher verfügen. • Registrieren Sie Ihr Produkt für Garantie- und Versicherungszwecke auf unserer Website: https://www.ctc-heating.com/customer-service#warranty-registration...

  • Seite 7: Sicherheitshinweise

    Gerät spielen. Ohne Aufsicht darf die Reinigung und Wartung nicht von Kindern durchgeführt werden. Falls diese Anweisungen bei Installation, Betrieb und Wartung nicht beachtet werden, erlischt der Gewährleistungsanspruch gegenüber Enertech. CTC EcoLogic M/L...

  • Seite 8: Aufbau Und Funktion Von Ctc Ecologic

    Aufbau und Funktion von CTC EcoLogic In diesem Kapitel werden die Hauptkomponenten und Untersysteme beschrieben, die in verschiedenen Konfi gurationen zu den sechs Hauptsystemen gehören (EcoLogic- Systeme 1 bis 6). Weitere Informationen über die Systeme 1 bis 6 sind dem Kapitel „Rohrinstallation“...

  • Seite 9: Lieferumfang

    Lieferumfang Die folgende Abbildung zeigt die Hauptkomponenten der EcoLogic- Lieferung. Basiseinheit Übertragungskabel zwischen elektrischem Anschlusskasten und Anzeigegerät Anzeigegerät Raumfühler Außenfühler 3 x Vorlauffühler (22k) CTC EcoLogic M/L...

  • Seite 10: Heizkreis

    Heizkreis Die CTC EcoLogic kann über Raumfühler bis zu vier Heizkreise regeln, z. B. zwei Heizkreise und zwei Fußbodenheizkreise. Die erforderliche Steilheit der Heizkurve und ihr Korrekturwert werden eingestellt, wenn nur mit Außenfühlern gearbeitet wird. Dieser Wert unterscheidet sich von Haus zu Haus und sollte an die jeweiligen Anforderungen angepasst werden.
  • Seite 11 Außentemperatur und der gewählten Heizkurve fest, auf welchen Wert die Vorlauftemperatur einstellt wird. 1.3.1 Wärmepumpe Die CTC EcoLogic kann bis zu zehn Wärmepumpen* regeln. Zwei davon können über 3-Wege-Ventile angeschlossen werden, die Wärme entweder an den Heizkreis oder den Warmwasserkreis liefern. VP 1 Die Wärmepumpe arbeitet nach dem Prinzip der gleitenden Kondensation,...

  • Seite 12: Vorrang Des Wärmepumpenbetriebs

    CTC EcoLogic kann verschiedene CTC-Wärmepumpen steuern, z. B. CTC EcoAir (Luft/Wasser-Wärmepumpe) und CTC EcoPart (Flüssigkeit/Wasser- Wärmepumpe). Die Außentemperatur, bei der CTC EcoAir Vorrang vor CTC EcoPart hat, wird im Menü „Fachmann/Einstellungen/Wärmepumpe“ eingestellt. Dadurch kann die Wirtschaftlichkeit des Systems maximiert werden, weil die CTC EcoAir bei hohen Außentemperaturen eine höhere Energieeffizienz bietet als...

  • Seite 13: Warmwasser

    Wärmepumpe an und erwärmt das Wasser wieder auf die eingestellte Abschalttemperatur. Die Abschalttemperatur wird an den Warmwasserbedarf und das installierte Wärmepumpenmodell angepasst. Wird gleichzeitig Wärme im Gebäude benötigt, versorgt die Wärmepumpe den Heizkreis, auch wenn die Abschalttemperatur (55 °C) im Warmwasserspeicher erreicht wurde. CTC EcoLogic M/L...

  • Seite 14: Zusatzheizung

    Wärmeverlustes im Speicher eingestellt werden. Die werksseitige Einstellung beträgt 180 Minuten. 1.5.1 Holzkessel In System 1 kann die CTC Ecologic an einen Holzkessel angeschlossen werden. Wenn die Befeuerung mit Holz beginnt und der Abgasfühler den im Menü „Fachmann/Einstellungen/Zusatzheizung/Start Abgas °C“ eingestellten Wert erreicht (Werkseinstellung „Aus“), schaltet die Steuerung auf Holzbefeuerung...

  • Seite 15: Solarkollektoren

    Es gibt Frostschutzfunktionen für die Solarkollektoren bzw. den Kollektor (siehe Menü „Fachmann/Einstellungen/Solarkollektoren/Kollektorschutz“). Wärmetauscher und Pumpen (G32) müssen nicht in den Solarheizkreis eingebaut werden, wenn bereits ein Kreislauf im angeschlossenen Warmwasser-/Pufferspeicher vorhanden ist. Solarkollektoren *Gilt nur für die Ausführung CTC EcoLogic L. CTC EcoLogic M/L...

  • Seite 16: Energierückführung In Den Boden Bei Erdwärmesystemen

    Testfrequenz Min.“) und damit überprüft wird, ob der Ladevorgang möglich ist, weil die Warmwasserzirkulation stets Vorrang hat. Wenn möglich, wird die Versorgung des Warmwasserspeichers fortgesetzt. Andernfalls schaltet das System wieder zum Solekreis um. *Gilt nur für die Ausführung CTC EcoLogic L. CTC EcoLogic M/L...

  • Seite 17: Kühlung

    Kühlenergie im Erdreich. Eine Erdwärmepumpe kann einfach durch einen Gebläsekonvektor, eine Umwälzpumpe, Rohre und Rohrbauteile, z. B. CTC EcoComfort, ergänzt werden. Die Betriebskosten sind ausgesprochen niedrig, weil die Kälte nicht erzeugt werden muss, sondern einfach aus dem Erdreich in das Gebäude geleitet wird.

  • Seite 18: Aktive Kühlung

    • Der einzige Unterschied zu System 4 besteht Cooling Heating, Cooling darin, dass System 5 keine Zusatzheizung Heating/Cooling aufweist (E1-E3). EcoLogic System 4/5 - Gemeinsame Heiz-/Kühltank Beispiel mit vier Heizsystemen, beim Kühlung keine Poolheizung erlaubt. *Gilt nur für die Ausführung CTC EcoLogic L. CTC EcoLogic M/L...
  • Seite 19 • 3-Wege-Ventil, Heizung/Kühlung, „Bedarfsrelais“ (Y62). - Um ein Austreten von Wärme aus dem Wärmespeicher in einem getrennter Heiz-/Kühltank zu vermeiden. Das externe Steuersignal, das gesendet wird, wenn eine Kühlung erforderlich ist, kann beispielsweise auch für Fußbodenheizungsanlagen verwendet werden. CTC EcoLogic M/L...

  • Seite 20: Steuerlogik Verbraucherseite

    • Die Kühlung wird nach Ablauf der Verzögerungszeit aktiviert. --> siehe Menü „Startverzögerung“. Block Kühlung • Die Kühlung kann vorübergehend deaktiviert werden, indem sie extern blockiert wird, ohne dass sich dies auf Verzögerungen auswirkt. --> siehe Menü „Ext Block. Kühlung“. CTC EcoLogic M/L...

  • Seite 21: Vorlauftemperatur

    Wenn eine der Bedingungen 10 Minuten lang erfüllt ist, schließt das Mischventil (Y3) für 5 Minuten bei getrenntem Heizung/Kühlung. Das Mischventil kann das System insgesamt 30 Minuten lang steuern. Wenn der Fehler nach diesem Zeitraum weiterhin besteht, wird der Alarm ausgelöst und im Display des Startmenüs angezeigt. CTC EcoLogic M/L...

  • Seite 22: Heizkurve Des Hauses

    • Die Außentemperatur darf +5°C nicht überschreiten. (Wenn die Außentemperatur bei der Installation höher ist, verwenden Sie die werkseitig erstellte Kurve, bis die Außentemperatur niedrig genug ist.) • Das Heizungssystem muss ordnungsgemäß funktionieren und hinsichtlich der verschiedenen Kreise korrekt eingestellt sein. CTC EcoLogic M/L...

  • Seite 23: Einstellen Der Heizkurve Des Hauses

    Raumtemperatur möglicherweise nicht erreicht. In diesem Fall müssen Sie die Heizkurve entsprechend ändern. Gehen Sie dazu wie im Folgenden beschrieben vor. Wenn die Grundwerte mehr oder weniger korrekt eingestellt wurden, kann die Kurve direkt über die auf dem Start-Menübildschirm angezeigte Raumtemperatur feineingestellt werden. CTC EcoLogic M/L...
  • Seite 24 Ausschalttemp. Beispiel: Vorlauftemperatur Steilheit 60 °C Korrektur 0 °C In diesem Beispiel wird die maximale Ausgangs- Vorlauftemperatur auf 55 °C eingestellt. Die zulässige Mindest-Vorlauftemperatur beträgt 27 °C (z. B. beim Beheizen eines Kellers im Sommer oder einer Fußbodenheizung im Bad). Außentemperatur CTC EcoLogic M/L...
  • Seite 25 Ein eingeschaltete Heizung. Bei Systemen mit Mischventil und Heizkörperpumpe fungiert das Mischventil als Vorlaufsollwert und die Heizkörperpumpe ist eingeschaltet. Aus ausgeschaltete Heizung. Bei Systemen mit Heizkörperpumpe wird die Heizkörperpumpe ausgeschaltet. - Keine Auswahl bedeutet, dass bei der Aktivierung keine Funktion ausgeführt wird. CTC EcoLogic M/L...

  • Seite 26: Technische Daten

    40/1155, 50/1194, 60/1232, 70/1271, 80/1309, 90/1347, 100/1385, 120/1461, 140/1535 Bildschirm 4,3 Zoll, Farbe, Touchscreen Speicher Der Speicherinhalt bleibt bei einem Stromausfall Reserveakkus erhalten. nicht benötigt Echtzeit Abmessungen, Anschlusskasten 504 x 276 x 122 mm (B x H x T) *Gilt nur für die Ausführung CTC EcoLogic L. CTC EcoLogic M/L...

  • Seite 27: Detaillierte Beschreibung Der Menüs

    Anzeige der aktuellen und gespeicherten Betriebsdaten des Systems. Fachmann/Installateur Konfi gurierung und Wartung des Systems durch den Fachmann. Innentemperatur Anzeige der aktuellen Raumtemperatur für jeden Heizkreis, wenn Raumfühler installiert wurden. Speichertemperatur Anzeige der aktuellen Temperatur im WW-Speicher Außentemperatur Anzeige der Außentemperatur CTC EcoLogic M/L...

  • Seite 28: Installationsassistent

    System angezeigt. Schalten Sie für Heizkreis 2 zwischen (+) und (-) schalten Sie zwischen „Heizkörper“ und „Heizkörper“ und „Fußbodenheizung“ hin und her und beenden „Fußbodenheizung“ hin und her. Bestätigen Sie die Auswahl Sie den Assistenten mit „OK“. mit dem Pfeil nach rechts. CTC EcoLogic M/L...

  • Seite 29: Heizung/Kühlung

    Einstellung bei zu kaltem Innenbereich notwendig sind. Erhöhen Sie die Werte „Heizkurvensteilheit/-korrektur“ um einige Grad. Einstellung, wenn es im Innenbereich zu warm ist Senken Sie die Werte „Heizkurvensteilheit/-korrektur“ um einige Grad. *Gilt nur für die Ausführung CTC EcoLogic L. CTC EcoLogic M/L...

  • Seite 30: Fehler An Den Außen-/ Raumfühlern

    „Heizung/Kühlung“ erscheint nur, wenn im Menü „Fachmann/System festlegen/Fernsteuerung“ ein Menü: „Fachmann / System/Fernsteuerung“. „Wochenprogramm“ für den Heizkreislauf eingestellt Die Funktion „HK1 Nachtabsenkung“ ist dem Wochenprogramm 1 zugeordnet. wurde. Im Kapitel „Wochenprogramm“ wird beschrieben, wie die Zeiten festgelegt werden. CTC EcoLogic M/L...
  • Seite 31 Raumsensor nicht installiert „Fachmann/Einstellungen/Heizkreis/Primärvolumenstrom Sind sowohl „Nachtabsenkung“ als abgesenkt Urlaub °C“ auch „Urlaubsabsenkung“ aktiviert, Die Urlaubsabsenkung ist ab dem Zeitpunkt der dann ersetzt die „Urlaubsabsenkung“ Einstellung aktiviert (drücken Sie das Pluszeichen (+)). die „Nachtabsenkung“. Maximale Dauer: 300 Tage. CTC EcoLogic M/L...

  • Seite 32: Warmwasser

    Verwenden Sie die Schaltfl äche Zurück, um zwischen Einstellungen und Vorschau zu wechseln. Ein vertikaler blauer Balken zeigt an, wann „Extra WW“ aktiv ist. Eine horizontale gelbe Linie gibt die aktuelle Uhrzeit an. Die X-Achse stellt die Tage von Montag bis Sonntag dar. CTC EcoLogic M/L...

  • Seite 33: Lüftung

    „Benutzerdefi niert“) wird im Menü „Fachmann/ Einstellungen/EcoVent“ eingestellt. Zeitpläne sind für alle Lüftungsmodi möglich. Weitere Informationen zur Festlegung von Zeitplänen fi nden Sie im Kapitel „Wochenprogramm“. Weitere Informationen zur Lüftungsanlage CTC EcoVent fi nden Sie in der „Installations- und Wartungsanleitung“. CTC EcoLogic M/L...

  • Seite 34: Wochenprogramm

    22:30 und 07:00 mit Ausnahme der Nächte von Freitag auf Samstag und von Die zweite Zeile wird grün dargestellt. Das bedeutet, dass Samstag auf Sonntag (in denen keine Nachtabsenkung aktiv diese Zeile aktuell aktiv ist. ist) aktiv ist. CTC EcoLogic M/L...

  • Seite 35: Bearbeiten Eines Wochenprogramms

    • Bei der Einrichtung eines „SmartGrid-Zeitplans“ Wochenprogramm“ anwählen. wird die Funktion SmartGrid (SG Blockierung, SG Niedertarif und SG Überkapazität) in der Zeile „Aktion“ eingestellt. Die Zeile schaltet automatisch auf "Ein". Aktiv Ja (Ja/Nein) „Ja“ zeigt an, dass die Zeile aktiviert ist. CTC EcoLogic M/L...

  • Seite 36: Betriebsinfo

    Betriebsinfo Hauptmenü „Betriebsinfo“ bei angeschlossener Flüssigkeit/ Hauptmenü „Betriebsinfo“ mit angeschlossener Luft/Wasser- Wasser-Wärmepumpe CTC EcoPart. Wärmepumpe CTC EcoAir. Wenn die Pumpen in Betrieb sind, drehen sich die Wenn die Pumpen in Betrieb sind, drehen sich die Pumpensymbole auf dem Bildschirm. Pumpensymbole auf dem Bildschirm.

  • Seite 37: Ecologic Steuergerät

    4.7.1 EcoLogic Steuergerät Im Menü werden aktuelle Temperaturen und die Betriebsdaten der CTC EcoLogic angezeigt. Betrieb/Status Anzeige der verschiedenen Betriebszustände, siehe die folgende Tabelle: Menü Betriebsinfo/Steuergerät EcoLogic Verzög. Mischer Anzeige der Verzögerung des Mischventils für die Wärmeerzeugung vom oberen Speicher zum Heizkreis.
  • Seite 38 Das System erzeugt Kühlung. Urlaub Die „Urlaubsabsenkung“ der Raumtemperatur ist aktiv. Weitere Informationen finden Sie im Kapitel „Heizung/Kühlung“. Nachtabsenkung Die „Nachtabsenkung“ der Raumtemperatur ist aktiv. Weitere Informationen finden Sie im Kapitel „Heizung/Kühlung“. Keine Heiz- oder Kühlfunktion ist aktiv. CTC EcoLogic M/L...

  • Seite 39: Status Der Wärmepumpe

    4.7.3 Status der Wärmepumpe* Flüssigkeits/Wasser- Dieses Menü wird angezeigt, wenn mehrere Wärmepumpen: Wärmepumpen* eingerichtet wurden. EcoPart = CTC EcoPart 400 In den Screenshots werden beispielhafte Daten EcoPartM = CTC EcoPart 600M angezeigt. Luft/Wasser-Wärmepumpen: Betrieb/Status Ein, WW EcoAir = CTC EcoAir 400 Die Wärmepumpen 1-3 (EcoAir, EcoAirM, EcoPart,...

  • Seite 40: Betriebsinfo, Kompressor

    Anzeige der Vorlauf- und Rücklauftemperaturen der Wärmepumpe. Auβentemperatur °C Anzeige der Außentemperatur. Diese Menüleiste erscheint für Luft/Wasser- Wärmepumpen. *Die Anzahl der möglichen Heizkreise oder Wärmepumpen, die an das System angeschlossen werden können, hängt von der Steuerung ab. CTC EcoLogic M/L...

  • Seite 41: Gespeicherte Betriebsinfo

    Anzeige der Gesamtenergieleistung. Der Wert wird nur für die Sprachauswahl „Norwegen“ und „Deutschland“ angezeigt. Der Wert wird nicht für CTC GSi 600, CTC EcoPart 600, CTC EcoAir 600 berechnet, diese haben einen Wert von 0. Betriebsdauer / 24 h:m 07:26 Anzeige der Betriebszeit in den letzten 24 Stunden.
  • Seite 42 Status der Steuerung Warmwasser WW-System-Einspeisung Heizkreis-Einspeisung Holz Holzbefeuerung aktiv Wird nur für Systemtyp 1 angezeigt. Heizen - Mischen Siehe Kapitel „Betriebsinfo/Steuerung“. Gilt für Systemtyp 1. WW+HK Warmwasser (WW) sowie Wärme für den Heizkreislauf (HK) werden erzeugt. Keine Wärmeerzeugung. CTC EcoLogic M/L...
  • Seite 43 Zusatzwärmequelle E1 zugeschaltet wird. Gilt für Systemtypen 4-6. Zusatzheizung (E2) Anzeigt das Ausgangssignal (0-10 V) an oder wie viele Schritte (0-3 oder 0-7) von E2 aktiv sind. EcoMiniEl (E3) Anzeige der Anzahl der aktiven Schritte (1-3) für Zusatzheizung E3. CTC EcoLogic M/L...

  • Seite 44: Smartgrid

    Anzeige des Status („Ein“/„Aus“) der Ladepumpe für den externen Warmwasserspeicher (wenn eingerichtet). Status E4 Anzeige des Betriebsstatus der zusätzlichen Wärmequelle E4 im Warmwasserspeicher. SmartGrid Hier wird der Status der SmartGrid-Funktionen für Warmwasser (Aus/SG Niedertarif/SG Überkapazität/SG Blockierung) angezeigt. CTC EcoLogic M/L...

  • Seite 45: Fernsteuerung

    Der Puffertank lädt die Heizungsanlage auf. Holz Holzbefeuerung aktiv Wird nur für Systemtyp 1 angezeigt. Heizen - Mischen Siehe Kapitel „Betriebsinfo/Steuerung“. Gilt für Systemtyp 1. WW+HK Der Holzkessel bereitet Warmwasser (WW) und Wärme für den Heizkreis (HK). Keine Wärmeerzeugung. CTC EcoLogic M/L...
  • Seite 46 Test Vakuumkollektor Der Kreislauf durch die Solarkollektoren läuft vorübergehend an, um die Ablauftemperatur der Kollektoren zu überprüfen. Energierückführung in den Solarkollektoren geben Energie an den Boden ab. Boden bei Erdwärmesystemen *Gilt nur für die Ausführung CTC EcoLogic L. CTC EcoLogic M/L...
  • Seite 47 10 °C über dem Sollwert liegt. WW+HK Der Holzkessel bereitet Warmwasser (WW) und Wärme für den Heizkreis (HK). Der Holzkessel ist nicht aktiv. Status, Holzkessel Der Holzkessel ist nicht aktiv. Standby Der Holzkessel erzeugt keine Wärme; nur „Restwärme“ wird abgegeben. Holzkessel aktiv. CTC EcoLogic M/L...
  • Seite 48 Anzeige der Temperatur im Pufferspeicher und des Sollwerts, den das System zu erreichen versucht. SmartGrid Hier wird der Status der SmartGrid-Funktionen für den Pool (Aus/SG Niedertarif/SG Überkapazität/SG Blockierung) angezeigt. *Gilt nur für die Ausführung CTC EcoLogic L. CTC EcoLogic M/L...

  • Seite 49: Betriebsinfo Lüftung

    Optionen: Reduziert/Erhöht/Normal/Benutzerdefiniert. Gebläse 20 % Gebläsedrehzahl in %. Max rH Höchster gemessener Wert der Feuchtigkeit (%); erscheint, wenn ein rH-Fühler der Serie CTC SmartControl installiert wurde, siehe Installations- und Wartungshandbuch für das Zubehör CTC SmartControl. Max CO Höchster gemessener Wert für Kohlendioxid (ppm).

  • Seite 50: Fachmann/Installateur

    Einstellung der Werte nicht an die Stromversorgung angeschlossen werden; dies erfolgt beim nächsten Start. SNTP Bei der Menüoption „Ein“ wird die aktuelle Uhrzeit aus dem Internet abgerufen (wenn eine Verbindung besteht). Weitere Einstellungsmöglichkeiten fi nden Sie im Menü „Fachmann/Einstellungen/Kommunikation/Internet“. CTC EcoLogic M/L...
  • Seite 51 Startmenü kann der Bildschirm gesperrt werden; es erscheint dann die Aufforderung, den Sperrcode einzugeben. Schriftgröße Standard (Klein/Standard/Groß) Die Löschung eines Sperrcodes erfolgt in diesem Menü Hier können Sie die Schriftgröße der Anzeige ändern. durch Eingabe von „0000“ anstelle des eingerichteten Sperrcodes. CTC EcoLogic M/L...

  • Seite 52: Einstellungen

    Weitere Informationen fi nden Sie hier: • Kapitel „Wochenprogramm“ • Abschnitt „Abt. „Fernsteuerung“, Kapitel *Die Anzahl der möglichen Heizkreise oder "Fachmann/ System/“ zur Einrichtung der Wärmepumpen, die an das System angeschlossen Fernsteuerung. werden können, hängt von der Steuerung ab. CTC EcoLogic M/L...
  • Seite 53 Wenn die Außentemperatur unter diesen Wert fällt, Heizeinstellungen für Ihr Zuhause“. wird die Nachtabsenkung abgeschaltet, weil der Energieverbrauch zu hoch wird und es zu lange dauert, die Temperatur zu erhöhen. Dieses Menü setzt die die Fernsteuerung der Nachtabsenkung außer Kraft. CTC EcoLogic M/L...
  • Seite 54 SmartGrid Überkapazität °C 2 (Aus, 1...5) Korrektur der Steilheit beim Energiepreis „Überkapazität“ mit SmartGrid erhöhen. Damit dieses Menü erscheint, müssen SmartGrid A und SmartGrid B mit einer Fernsteuerung eingerichtet werden. Lesen Sie mehr im Abschnitt „Fernsteuerung/SmartGrid A/B“, Kapitel „Fachmann/System“. CTC EcoLogic M/L...
  • Seite 55 „Ein“ bedeutet, dass der für Heizkreis 1 ausgewählte Modus des Estrichprogramms auch für den *Die Anzahl der Heizkreise oder Wärmepumpen, die an angewählten Heizkreis* ausgeführt wird. das System angeschlossen werden können, hängt von der Steuerung ab. CTC EcoLogic M/L...
  • Seite 56 Bei der Erhöhung/Senkung mit einer kleineren Wärmepumpe mit geringerer Leistung wird der halbe Vorgabewert angesetzt. Gilt für Systemtypen 4-6. *Die Anzahl der möglichen Heizkreise oder Wärmepumpen, die an das System angeschlossen werden können, hängt von der Steuerung ab. CTC EcoLogic M/L...
  • Seite 57 Lesen Sie mehr im Abschnitt „Fernsteuerung/ SmartGrid“, Kapitel „Fachmann/System“. Wärmepumpe 1-* Nehmen Sie die Einstellungen für jede Wärmepumpe vor, siehe Kapitel „Einstellungen/Wärmepumpe 1-“. *Die Anzahl der Heizkreise oder Wärmepumpen, die an das System angeschlossen werden können, hängt von der Steuerung ab. CTC EcoLogic M/L...
  • Seite 58 Festlegung der für die Fernsteuerung geltenden Kompressordrehzahl. *Der Wert kann je nach Wärmepumpenmodell variieren. Lesen Sie mehr im Abschnitt „Abt.. Fernsteuerung“ im Kapitel „Fachmann/System“ **Die Anzahl der möglichen Heizkreise oder Wärmepumpen, die an das System angeschlossen werden können, hängt von der Steuerung ab. CTC EcoLogic M/L...
  • Seite 59 Ein Wochenprogramm kann erstellt werden, beispielsweise zur Reduzierung des Lärmpegels in der Nacht, bei dem Kompressor- und Gebläsedrehzahl begrenzt werden. Im Kapitel „Wochenprogramm“ wird beschrieben, wie die Zeiten festgelegt werden. Gilt nur für die Ausführung CTC EcoLogic 600M. CTC EcoLogic M/L...

  • Seite 60: Einstellungen Zusatzheizung

    Start und Stopp der EcoMiniEl festgelegt. Wenn der Elektrokessel bei -500 Gradminuten zugeschaltet werden soll, wird er bei -450 Gradminuten wieder abgeschaltet (da die Differenz auf -50 eingestellt ist). Gilt für Systemtypen 2 und 3. *Gilt nur für die Ausführung CTC EcoLogic L. CTC EcoLogic M/L...
  • Seite 61 Betriebsthermostat für zusätzliche Wärme (E1) im Modus: Zusatzheizung. Sobald die eingestellte Temperatur erreicht wurde, wird der Ausgang (E1/A11) der Relaisplatine abgeschaltet. „Aus“ bedeutet, dass der Relaisausgang E1/A11 im Zusatz-Modus eingeschaltet wird. *Gilt nur für die Ausführung CTC EcoLogic L. CTC EcoLogic M/L...
  • Seite 62 Die Holzbefeuerung wird deaktiviert, sobald die Abgastemperatur unter den in diesem Menü eingestellten Wert absinkt. Die Holzbefeuerung kann auch dann aktiviert werden, wenn der Vorlauffühler (B1) einen Wert anzeigt, der 10 °C über dem Sollwert liegt. Gilt für Systemtyp 1. CTC EcoLogic M/L...

  • Seite 63: Einstellungen Ww-Speicher

    Menü auf 5 °C eingestellten Hysterese nimmt die Wärmepumpe die erneute Versorgung mit Warmwasser wieder auf, sobald die Temperatur im Menü: „Fachmann/Einstellungen/WW-Speicher/WW- Speicher auf 50 °C abgesunken ist. Programm“ *Gilt nur für die Ausführung CTC EcoLogic L. CTC EcoLogic M/L...
  • Seite 64 In diesem Menü wird das Intervall für die periodische Erhöhung der Temperatur im Warmwasserspeicher auf 65 °C festgelegt; dies dient dem Schutz vor Legionellen. 1 = täglich 2 = an jedem zweiten Tag usw. *Gilt nur für die Ausführung CTC EcoLogic L. CTC EcoLogic M/L...
  • Seite 65 Temperaturunterschied festgelegt, bei dem die Versorgung des externen WW-Speichers zugeschaltet werden muss. Die Differenz wird in Bezug auf den Sollwert angegeben, der im Menü „WW-Programm/ Stopp Temp WP °C“ eingestellt wird. *Gilt nur für die Ausführung CTC EcoLogic L. CTC EcoLogic M/L...
  • Seite 66 Die Menüleiste erscheint, wenn: • für die Funktion im Menü „Fachmann/System/ WW-Speicher“ der Modus „Normal“ für das externe Steuersignal (standardmäßig offen (NO) / standardmäßig geschlossen (NC)) festgelegt wurde. • ein „Eingang“ für „Zusatz-WW“ im Menü „Fachmann/System/WW-Speicher“ eingerichtet wurde. CTC EcoLogic M/L...

  • Seite 67: Einstellungen Für Heizung Pufferspeicher

    Diese Menüleiste wird angezeigt, wenn in der Zeile „Pufferspeicher“ des Menüs „Fachmann/System/ Fernsteuerung“ ein Wochenprogramm erstellt wurde. Weitere Informationen zur Festlegung der Planung finden Sie hier: • Kapitel „Wochenprogramm“. • Abschnitt „Abt. Fernsteuerung“ im Kapitel „Fachmann/System“ zur Einrichtung der Fernsteuerung. CTC EcoLogic M/L...
  • Seite 68 Einstellung der maximal zulässigen Soletemperatur. Die Energieeinspeisung der Solarkollektoren in die Erdwärmebohrung wird bei Erreichen dieses Werts beendet. Hinweis: Diese Einstellung sollte nicht ohne Rücksprache mit dem Fachmann/Installateur erfolgen. *Gilt nur für die Ausführung CTC EcoLogic L. CTC EcoLogic M/L...
  • Seite 69 Hinweis: Es ist wichtig, dass dieser Wert korrekt ist, denn der Durchfluss dient als Grundlage zur Berechnung der Leistung und der kumulativen Energie. Falsche Durchflusswerte sorgen daher auch für falsche Werte bei diesen Parametern. Kollektorschutz Siehe das folgende Kapitel „Einstellungen Kollektorschutz“. CTC EcoLogic M/L...

  • Seite 70: Rückkühlung

    Risiko von Frostschäden zu verringern. Frostschutz °C -25 (-30...-7) Angabe der Temperatur, bei der der Frostschutz aktiviert werden soll. Diese Menüleiste erscheint, sobald die Funktion „Frostschutz“ aktiviert wurde. *Gilt nur für die Ausführung CTC EcoLogic L. CTC EcoLogic M/L...
  • Seite 71 • Für das externe Steuersignal wurde ein „Fachmann/System“ zur Einrichtung der Normalmodus (standardmäßig offen (NO) / Fernsteuerung. standardmäßig geschlossen (NC) festgelegt. Lesen Sie mehr im Abschnitt „Abt. Fernsteuerung“ im Kapitel „Fachmann/System“. *Gilt nur für die Ausführung CTC EcoLogic L. CTC EcoLogic M/L...
  • Seite 72 Kühlung abgeschaltet wird. Empfohlene Werte je nach System: • Heizkörper/Fußbodenheizung = 0.5 °C *Gilt nur für die Ausführung CTC EcoLogic L. • Gebläsekonvektoren = 0.5 °C **Die Menüleiste wird nur angezeigt, wenn im Menü „Fachmann/System/Kühlung“ eine aktive Kühlung festgelegt wurde.
  • Seite 73 SmartGrid Überkapazität °C 2 (Aus, 1...5) Diese Menüleiste erscheint, wenn im Menü „Fachmann/ System/Fernsteuerung“ SmartGrid eingerichtet wurden. Weitere Informationen siehe „Fernsteuerung/SmartGrid“, Kapitel „Fachmann/System“. **Die Menüleiste wird nur angezeigt, wenn im Menü „Fachmann/System/Kühlung“ eine aktive Kühlung festgelegt wurde. CTC EcoLogic M/L...

  • Seite 74: Einstellungen Kommunikation

    Mögliche Einstellungen: „gerade“, „ungerade“ oder „keine“. Menü: „Fachmann/Einstellungen/Kommunikation/BMS“. Stopp-Bit 1 (1/2) Mögliche Einstellungen: 1 oder 2. Modbus TCP-Port 502 (1...32767) Diese Menüleiste erscheint, wenn in der Zeile „Ethernet“ des Menüs „Fachmann/System/Fernsteuerung“ die Option „Modbus TCP“ festgelegt wurde. CTC EcoLogic M/L...

  • Seite 75: Einstellungen Lüftung/Ecovent

    Menü: „Fachmann/Einstellungen/Kommunikation/MyUplink“ Diese Werte müssen bei der Kopplung in MyUplink eingegeben werden. 4.9.11 Einstellungen Lüftung/ EcoVent Hier werden die Einstellungen für das CTC EcoVent Gebläse vorgenommen. Weitere Informationen finden Sie in der „Installations- und Wartungsanleitung von CTC EcoVent“. 4.9.12 Einstellungen Stromfühler Diese Menüleisten erscheinen, wenn im Menü...

  • Seite 76: Einstellungen Smartgrid Wochenprogramm

    4.9.17 Werkseinstellungen laden Das Produkt wird mit werksseitig eingestellten Werten geliefert. In „Bank“ 1-3 gespeicherte Einstellungen werden gelöscht, sobald die Werkseinstellungen wiederhergestellt sind. Die angewählte Sprache wird Menü: „Fachmann/Einstellungen/Meine Einstellungen laden“ wiederhergestellt. Zum Bestätigen drücken Sie „OK“. CTC EcoLogic M/L...

  • Seite 77: System

    (Nein/0...10V/0...3 Schritte/0..7 Schritte) Geben Sie an, ob Zusatzheizung E2 (0–10 V / 0-3 Schritte / 0-7 Schritte) angeschlossen ist. Diese Menüleiste erscheint, wenn „Systemtyp“ 2, 3 oder 4 eingerichtet wurde. *Gilt nur für die Ausführung CTC EcoLogic L. CTC EcoLogic M/L...
  • Seite 78 Niederspannungsanschlüsse sind A14 & A25 230V vorhanden, Siehe nachstehende Tabelle. A24 & A25 230V • Das drahtlose Zubehör der CTC SmartControl- G33 & G34 Kleinspannung (<12V) Serie umfasst Funksensoren und Steuereinheiten, G73 & G74 Kleinspannung (<12V) die Signale für Temperatur, Feuchtigkeit und Kohlendioxidgehalt regeln.

  • Seite 79: Einrichten Der Fernsteuerung

    Fernsteuerung „Aus“ wird bei Schließung der Reihenklemme (Normalmodus „Ein“), indem die Reihenklemme K24 K24 aktiviert. geöffnet wird (kein Signal auf der Reihenklemme). Reihenklemme geöffnet = Heizmodus „Ein“ (in diesem Beispiel) Reihenklemme geschlossen = Heizmodus „Aus“ (in diesem Beispiel) CTC EcoLogic M/L...

  • Seite 80: Funktionen Der Fernsteuerung

    (NC)) fest. Das Wochenprogramm wird im Menü „Raumtemperatur“ erstellt. Weitere Informationen finden Sie im Abschnitt „Nachtabsenkungstemperatur“ im Kapitel „Raumtemperatur“. *Die Anzahl der Heizkreise oder Wärmepumpen, die an das System angeschlossen werden können, hängt von der Steuerung ab. CTC EcoLogic M/L...
  • Seite 81 Menü „Warmwasser“ eingestellt werden. Auch das Wochenprogramm für zusätzliches Warmwasser erfolgt in diesem Menü. Weitere Informationen finden Sie im Abschnitt „Extra Warmwasser“, Kapitel „Warmwasser“. Einstellung von „Extra Warmwasser“ im Menü „Warmwasser“. CTC EcoLogic M/L...
  • Seite 82 „Fernsteuerung“ auf „Ja“. Menü: „Fachmann/Einstellungen/Zusatzheizungen“ Richten Sie „Tarif EL“ über ein externes Steuersignal oder ein Zugriff auf die Programmierung erhalten Sie über die Wochenprogramm ein. Zeile „Tarif EL“. Weitere Informationen finden Sie im Abschnitt „Zusatzheizungen/Tarif EL“, Kapitel „Fachmann/ Einstellungen“. CTC EcoLogic M/L...
  • Seite 83 (standardmäßig offen (NO) / standardmäßig geschlossen (NC) fest. Im Menü „Fachmann/Einstellungen/WW-Speicher“ • erhalten Sie über die Zeile „WW-Zirkulation Wochenprogramm“ Zugriff auf die Menü: „Fachmann/Einstellungen/WW-Speicher“ Erstellen Sie ein Wochenprogramms „WW-Zirkulation“. Programmierung. Weitere Informationen finden Sie im Abschnitt „Warmwasserspeicher“, Kapitel „Fachmann/ Einstellungen“. CTC EcoLogic M/L...
  • Seite 84 Beispiel für „SmartGrid Niedertarif“ bei Poolheizung In diesem Beispiel wurden die Reihenklemmen K22 bzw. K23 „SmartGrid A“ und „SmartGrid B“ Menü: „Fachmann/Einstellungen/Pool“ zugewiesen. Darüber hinaus wird SmartGrid A das Die Pooltemperatur steigt um 1 °C, wenn SmartGrid Niedertarif „Wochenprogramm 1“ zugewiesen. aktiviert ist. CTC EcoLogic M/L...
  • Seite 85 Für eine Aktivierung von SmartGrid in Intervallen kann man auch ein Wochenprogramm erstellen. Weitere *Die Anzahl der Heizkreise oder Wärmepumpen, die an Informationen finden Sie im Kapitel „Wochenprogramm“. das System angeschlossen werden können, hängt von der Steuerung ab. CTC EcoLogic M/L...

  • Seite 86: Lüftung Abgesenkt/Lüftung Normal/Lüftung Erhöht

    Wärmepumpe (1-)*“ • stellen Sie „Tarif, WP“ auf „Ein“. Weitere Informationen finden Sie im Abschnitt „Wärmepumpe“, Kapitel „Fachmann/Einstellungen“. *Die Anzahl der möglichen Heizkreise oder Wärmepumpen, die an das System angeschlossen werden können, hängt von der Steuerung ab. CTC EcoLogic M/L...
  • Seite 87 Normalmodus für das externe Steuersignal (standardmäßig offen (NO) / standardmäßig geschlossen (NC)) fest. Weitere Informationen finden Sie im Abschnitt „Wärmepumpe“, Kapitel „Fachmann/Einstellungen“. *Die Anzahl der Heizkreise oder Wärmepumpen, die an das System angeschlossen werden können, hängt von der Steuerung ab. CTC EcoLogic M/L...
  • Seite 88 4.10.3 Def. Heizkreis Heizkreis 1-* Ja/Nein Heizkreis 1 (HC 1) ist in CTC EcoLogic voreingestellt. In den Reihen unter Heizkreis 1 werden die anderen einstellbaren Heizkreise (im Beispiel HK 2-3) aufgeführt. Die Anzeige richtet sich danach, welche Heizkreise zum festgelegten Systemtyp (1-6) gehören.
  • Seite 89 Mit „Ja“ stellen Sie eine Verbindung zum drahtlosen SmartControl-Kommunikationszubehör oder WLAN her. Weitere Informationen finden Sie im Kapitel „Installation/ Kommunikation“. *Die Anzahl der möglichen Heizkreise oder Wärmepumpen, die an das System angeschlossen werden können, hängt von der Steuerung ab. **Gilt nur für bestimmte Luft/Wasser-Wärmepumpen. CTC EcoLogic M/L...
  • Seite 90 In diesem Menü wird bei Fernsteuerung der Funktion der Modus „standardmäßig offen (NO)“ oder „standardmäßig geschlossen (NC)“ für das externe Steuersignal festgelegt. Beispiele für Einstellungen des Normalbetriebs finden Sie im Abschnitt „Abt. Fernsteuerung“ im Kapitel „Fachmann/System“. *Gilt nur für die Ausführung CTC EcoLogic L. CTC EcoLogic M/L...
  • Seite 91 Def. Holzkessel Diese Menüleiste erscheint, wenn Systemtyp“ 1 im Menü „Fachmann/System/Systemtyp“ ausgewählt wurde (im „Systemtyp 2-6“gibt es keinen Holzheizkessel). Wählen Sie in der Zeile „Holzheizkessel“ „Ja“, wenn Holz verbrannt und der Abgasfühler (B8) an das System angeschlossen ist. CTC EcoLogic M/L...
  • Seite 92 In diesem Menü wird bei Fernsteuerung der Funktion der Modus „standardmäßig offen (NO)“ oder „standardmäßig geschlossen (NC)“ für das externe Steuersignal festgelegt. Beispiele für Einstellungen des Normalbetriebs finden Sie im Abschnitt „Abt. Fernsteuerung“ im Kapitel „Fachmann/System“. *Gilt nur für die Ausführung CTC EcoLogic L. CTC EcoLogic M/L...
  • Seite 93 Vent. Einst. ext. Konfig. Keine (keine/NC/NO) Einstellung für „benutzerdefinierte“ Lüftung Beispiele für Einstellungen des Normalmodus finden Sie im Abschnitt „Fernbedienung“, Kapitel „Fachmann/ System/“. Lesen Sie auch die „Installations- und Wartungsanleitung“ von CTC EcoVent. *Gilt nur für die Ausführung CTC EcoLogic L. CTC EcoLogic M/L...
  • Seite 94 Solarkollektoren oder Flachsolarkollektoren handelt. Rückführung Boden (Y31, G31) Nein (Ja/Nein) Es besteht die Möglichkeit, Energie von den Solarkollektoren in den Boden rückzuführen, wenn der Warmwasserbedarf des Gebäudes gedeckt ist. *Gilt nur für die Ausführung CTC EcoLogic L. CTC EcoLogic M/L...
  • Seite 95 Software-Version Hier wird die Software-Version des SMS-Zubehörs angezeigt. Hinweis: Weitere Informationen hierzu finden Sie im „Installations- und Wartungshandbuch“ für CTC SMS. 4.10.14 Def. SmartControl SmartControl ist eine Serie drahtlosen Zubehörs. SmartControl Nein (Ja/Nein) Bei „Ja“ kann SmartControl-Zubehör an den Heizkreis angeschlossen werden.

  • Seite 96: Service

    Ventil Kühlung Aus (Ein/Aus) Menü: „Fachmann/Service/Funktionstest/Heizkreis“ Funktionstest des 3-Wege-Ventils Y61. Relais Kühlung Aus (Ein/Aus) Funktionstest des 3-Wege-Ventils Y62. *Die Anzahl der möglichen Heizkreise oder Wärmepumpen, die an das System angeschlossen werden können, hängt von der Steuerung ab. CTC EcoLogic M/L...

  • Seite 97: Test Wärmepumpe

    Test Ventile Ein Funktionstest wird an unten aufgeführten Ventilen durchgeführt: 3-Wege-Ventil (Y21) Abwärts (auf-/abwärts) Menü: „Fachmann/Service/Funktionstest/Ventile“ 3-Wege-Ventil (Y22) Abwärts (auf-/abwärts) *Die Anzahl der Heizkreise oder Wärmepumpen, die an das System angeschlossen werden können, hängt von der Steuerung ab. CTC EcoLogic M/L...

  • Seite 98: Test Zusatzheizung

    In diesem Menü (Ein/Aus) wird die Funktion des Holzheizkessels geprüft. 4.11.1.7 Test EcoVent* Abgaslüfter M40 0 (0...100 %) In diesem Menü wird die Funktion des Abgaslüfters (M40) bis zur vollen Drehzahl (100 %) getestet. *Gilt nur für die Ausführung CTC EcoLogic L. CTC EcoLogic M/L...

  • Seite 99: Export Alarm Löschen

    Kompressorabschaltung wieder anläuft. Die Verzögerung wird auch bei Stromausfall oder bei Inbetriebnahme aktiviert. Mit dieser Funktion wird der Menü: „Fachmann/Service/Codierte Einstellungen“ Vorgang beschleunigt. Bei den Systemtypen 1 bis 3 wird der Gradminuten-Verlust auf den Aktivierungswert aller Wärmepumpen eingestellt. CTC EcoLogic M/L...

  • Seite 100: Softwareupdate

    Hinweis: Unterbrechen Sie die zugreifen. Lesen Sie die Kapitel „Installationsanleitung“ Stromversorgung und starten Sie und „Erstinbetriebnahme“. das Produkt nach dem Software- Update immer neu. Nach dem Neustart kann es einige Minuten dauern, bis der Bildschirm wieder funktioniert. CTC EcoLogic M/L...

  • Seite 101: Eingabe Adresse

    Bildschirmfoto rechts. Aktuelle Adresse (WP1...WP10, EXP1, EXP2) Geben Sie die aktuelle Adresse der Wärmepumpe oder Menü: „Fachmann/Service/Fühlerabgleich“ Erweiterungsplatine an. Neue Adresse (WP1...WP10, EXP1, EXP2) Geben Sie die Adresse an, die der Wärmepumpe oder Erweiterungsplatine zugewiesen werden soll. CTC EcoLogic M/L...

  • Seite 102: Parameterliste

    Max-Zeit Heizung Max rps Berechn. Verzögerung Heizung Warme Temp. Grenze Zusatz WW Auto Max. rps warme Temp. Zusatz WW E1 Nein Ext. Geräuschdämm. rps Zusatz WW E2* Geräuschdämmung, Wochenprogr. Zusatz WW EcoMiniEl Komp. Stopp bei Soletemp. °C CTC EcoLogic M/L...
  • Seite 103 Min. Erdwärme °C Auto DNS Solartest Speicher min. SNTP-Server Testintervall min. Verbindungsgeschwindigkeit 100 Mbit Winterbetrieb Nein Durchfluss l/min MB-Adresse Kollektorschutz Baudrate 9600 Max-Temp. °C Parität gerade Kühlung Stopp-Bit Rückkühlung Nein Modbus TCP-Port Rückkühlung bis °C Frostschutz Nein Frostschutz °C CTC EcoLogic M/L...

  • Seite 104: Betrieb Und Wartung

    Entlüften Sie die Heizkörper nochmals nach etwa drei Tagen und füllen Sie bei Bedarf Wasser nach. Die Anlage CTC EcoLogic arbeitet vollautomatisch. Das Steuersystem schaltet eine Zusatzheizung bei Bedarf zu, stellt auf Feststoffbefeuerung um, falls möglich, schaltet automatisch auf Sommerbetrieb usw.

  • Seite 105: Fehlersuche/-Behebung

    7. Fehlersuche/-behebung Die Anlage CTC EcoLogic zeichnet sich durch einen zuverlässigen Betrieb, höchsten Komfort und eine lange Haltbarkeit aus. Im Folgenden finden Sie verschiedene Tipps, die Ihnen im Falle einer Fehlfunktion weiterhelfen können. Im Falle eines Fehlers sollten Sie sich stets mit dem Fachbetrieb in Verbindung setzen, der Ihnen die Wärmepumpe installiert hat.
  • Seite 106 Wenn die Vorlauftemperatur während des Betriebs unter -5°C sinkt, beauftragen Sie einen Techniker mit der Überprüfung des Solekreises. Motorschutz Die Anlage CTC EcoLogic überwacht fortwährend den Betriebsstrom des Kompressors. Falls dieser einen Grenzwert überschreitet, wird ein Alarm ausgelöst. Bei Auftreten einer Störung wird die Meldung „Motorschutz hoher Strom“...

  • Seite 107: Informationsmeldungen

    Anzeige der tarifbedingten Ausschaltung der Heizschlangen. [I003] Kompressor blockiert Der Kompressor wurde manuell ausgeschaltet, z. B. vor Bohrungen oder Grabungen für die Kollektorspulen. Bei der Lieferung ist der Kompressor werksseitig ausgeschaltet. Diese Option wird im Menü „Fachmann/ Einstellungen/Wärmepumpe“ ausgewählt. CTC EcoLogic M/L...

  • Seite 108: Warnmeldungen

    [E003] Solefühler Eingang [E036] Fühler Hochdruck [E005] Solefühler Ausgang [E037] Fühler Abgas [E028] Fühler WP Eingang [E043] Fühler Niederdruck [E029] Fühler WP Aus [E080] Fühler Sauggas [E160] Fühler Sauggas *Gilt nur für die Ausführung CTC EcoLogic L. CTC EcoLogic M/L...
  • Seite 109 [E048] Stopp, niedr. Verdamp. Diese Meldung erscheint, wenn die Verdampfungstemperatur am Exp.ventil Expansionsventil niedrig ist. Setzen Sie den Alarm zurück und beobachten Sie, ob er erneut auftaucht. Tritt dieser Fehler wiederholt auf, setzen Sie sich mit dem Installateur in Verbindung. CTC EcoLogic M/L...
  • Seite 110 [E088] Driver: 1 - Tritt dieser Fehler wiederholt auf, setzen Sie sich mit Ihrem Installateur in [E109] Driver: 29 Driverfehler Verbindung und teilen Sie ihm gegebenenfalls den Fehlercode mit. [E117] Driver: Offline Kommunikationsfehler Keine Kommunikation zwischen elektrischem Anschlusskasten und Wärmepumpentreiber. CTC EcoLogic M/L...

  • Seite 111: Rohrinstallation

    8. Rohrinstallation CTC EcoLogic M, System 1 umfasst nicht Die Installation ist gemäß den geltenden Normen vorzunehmen. Alle Installations- die nachstehenden einstellungen sind gemäß Beschreibung im Kapitel „Erster Start“ vorzunehmen. Untersysteme mit den zugehörigen Pumpen, In diesem Kapitel werden die grundsätzlichen Anschlüsse der Wärmepumpen und Ventilen und Fühlern:...
  • Seite 112 Heizkreis 3 Heizkreis 2 Heizkreis 1 Die Anlage CTC EcoLogic kann an vier verschiedene Heizkreise angeschlossen werden, die jeweils mit separaten Raumfühler ausgestattet sind. Das 3-Wege-Ventil (Y21) dient als Hauptventil, während die Mischventile (Y2, Y3 und Y4) als Nebenventile fungieren.
  • Seite 113 Die Ladepumpen 1 und 2 (G11 und G12) können über die EcoLogic gesteuert werden, während die Ladepumpen G13 bis G20 von ihren jeweiligen Wärmepumpen gesteuert werden. Die Wärmepumpen werden separat mit Strom versorgt, nicht über die CTC EcoLogic. Weitere Informationen siehe Installations- und Wartungshandbuch der jeweiligen Wärmepumpe.

  • Seite 114: Systemtyp 1

    Systemtyp 1 - Passive Kühlung Wenn die Kühlung eingerichtet wurde, sollten Mischventil Y3, Ladepumpe G3 und Fühler B3 dafür (und nicht Heizkreis 3) verwendet werden. Einzelheiten zum Anschluss sind den Einbau- und Wartungsanweisungen der Kühlanlage zu entnehmen. Gebläsekonvektor CTC EcoLogic M/L...

  • Seite 115: Systemtyp 1 - Solarheizung

    Wärmetauscher, eine Ladepumpe (G31) und ein Rückschlagventil angeschlossen. Die Ladepumpe zur Energierückführung in den Boden (G31) stellt sicher, dass der Durchfluss durch den Wärmetauscher ausreicht. Die drehzahlgeregelte Pumpe (G32) und ein Wärmetauscher übernehmen die Versorgung mit Warmwasser. CTC EcoLogic M/L...

  • Seite 116: Systemtypen 2 Und 3

    Systemtypen 2 und 3* Die CTC EcoLogic Die Konfiguration der EcoLogic-Systemtypen 2 und 3 unterscheidet sich in der M-Systemtypen 2 Position der zusätzlichen Wärmequelle. und 3 umfassen nicht die nachstehenden Systemtyp 2 Nebensysteme und deren Pumpen, Ventile Beim System 2 befindet sich die Zusatzheizung vor der Warmwasseranlage, und Fühler:...
  • Seite 117 Die Kühlung lässt sich problemlos an den Erdwärme/Boden-Heizkreis anschließen. Solekreislauf Passive Kühlung Gebläsekonvektor Heizkreis 4 Heizung Pufferspeicher Warmwassersystem Heizkreis 3 Warmwasserspeicher Heizkreis 2 Option A VP 1 Heizkreis 1 Zusatzheizung VP 2 Warmwasser Option B VP 3-10 CTC EcoLogic M/L...

  • Seite 118: Systemtypen 2 Und 3 - Heizkreis

    Heizkreis 3 Heizkreis 2 Heizkreis 1 Die Anlage CTC EcoLogic kann an vier verschiedene Heizkreise angeschlossen werden, die jeweils mit separaten Raumfühler ausgestattet sind. Die Heizkreise 2, 3 und 4 werden über Mischventile (Y2, Y3 und Y4) angeschlossen. Wenn eine Zusatzheizung (E1) eingerichtet wurde, sollte das Mischventil (Y2) als Verbindung dieser Zusatzwärmequelle zum System (nicht...

  • Seite 119: Systemtypen 2 Und 3 - Wärmepumpen

    Durchfluss so regeln, dass entweder die Warmwasseranlage oder der Heizkreis versorgt wird. Sind mehrere Wärmepumpen vorhanden, sollten diese direkt an den Heizkreis angeschlossen werden. Die Wärmepumpen werden separat mit Strom versorgt, nicht über die CTC EcoLogic. Weitere Informationen finden Sie in der Installations- und Wartungsanleitung der Wärmepumpe.

  • Seite 120: Systemtypen 2 Und 3 - Warmwasser

    Option B veranschaulicht die Möglichkeit, einen oder mehrere Warmwasserspeicher einzubauen, die dann über einen Wärmetauscher an den abgebildeten unteren Warmwasserspeicher angeschlossen werden. Für diese Lösung werden ein externer Warmwasserspeicher-Fühler (B43) im externen Pufferspeicher sowie Umwälzpumpen (G41) vor und hinter dem Wärmetauscher benötigt. CTC EcoLogic M/L...

  • Seite 121: Systemtypen 2 Und 3 - Zusatzheizung

    Wenn eine zusätzliche Wärmequelle (E1) angeschlossen ist, dient das das Steuersignal Mischventil (Y2) zur Verbindung dieser Zusatzwärmequelle mit dem System vom CTC EcoLogic (nicht mit dem Heizkreis 2). aufgenommen Ist ein Pufferspeicher vorhanden, dient das Mischventil (Y4) zur Verbindung werden.

  • Seite 122: Systemtypen 2 Und 3 - Passive Kühlung

    Pumpen (G32) müssen nicht in den Solarheizkreis eingebaut werden, wenn bereits eine Schleife zum angeschlossenen Warmwasser-/Pufferspeicher besteht. Wenn die Rückführfunktion genutzt wird, schaltet CTC EcoLogic auch die Solepumpe in der Wärmepumpe (CTC EcoPart) zu. Die Ladepumpe zur Energierückführung in den Boden (G31) stellt sicher, dass der Durchfluss durch den Wärmetauscher ausreicht.

  • Seite 123: Systemtypen 4 Und 5

    Systemtypen 4 und 5* Die Systemtypen 4 und Die Konfiguration der EcoLogic-Systemtypen 4 und 5 unterscheidet sich bei der 5 von CTC EcoLogic Position der zusätzlichen Wärmequelle. Eine Beschreibung der aktiven Kühlung für M umfassen nicht die nachstehenden die Systemtypen 4 und 5 finden Sie im Kapitel „Aktive Kühlung“.
  • Seite 124 Die Kühlung lässt sich problemlos an den Erdwärme/Boden-Heizkreis anschließen. Solarkollektoren Solekreislauf Passive Kühlung Pool Gebläsekonvektor Heizkreis 4 Heizkreis 3 Opt. A Pufferspeicher mit zusätzlicher Wärmequelle Heizkreis 2 Speicher VP 1 Heizkreis 1 WW Opt. B VP 2 VP 3 VP 4-10 CTC EcoLogic M/L...

  • Seite 125: Systemtypen 4 Und 5 - Heizkreis

    Heizung Pufferspeicher Heizkreis 2 Heizkreis 1 Die Anlage CTC EcoLogic kann an vier verschiedene Heizkreise angeschlossen werden, die jeweils mit separaten Raumfühler ausgestattet sind. Die Heizkreise 1 bis 4 werden über Mischventile (Y1, Y2, Y3 und Y4) angeschlossen. Wenn für Systemtyp 4 eine Zusatzheizung (E1) eingerichtet wurde, sollte das Mischventil (Y2) als Verbindung dieser zusätzlichen Wärmequelle zum...

  • Seite 126: Systemtypen 4 Und 5 - Wärmepumpen

    Bis zu 10 Wärmepumpen (WP1 bis WP10) können zusammen mit ihrer jeweiligen Ladepumpe (G11 bis G20) eingebaut werden. Die Ladepumpen 1 und 2 (G11 und G12) können über CTC EcoLogic geregelt werden, während die Ladepumpen G13 bis G20 von ihren jeweiligen Wärmepumpen gesteuert werden.

  • Seite 127: Systemtypen 4 Und 5 - Warmwasser

    Option B veranschaulicht die Möglichkeit, einen oder mehrere Warmwasserspeicher einzubauen (a), die dann über einen Wärmetauscher an den abgebildeten unteren Warmwasserspeicher angeschlossen werden. Für diese Lösung werden ein externer Warmwasserspeicher-Fühler (B43) im externen Pufferspeicher sowie Umwälzpumpen (G41) vor und hinter dem Wärmetauscher benötigt. CTC EcoLogic M/L...

  • Seite 128: Systemtypen 4 Und 5 - Zusatzheizung

    Wärmequelle (E1) angeschlossen ist, dient das Mischventil (Y2) eingesetzt, muss zur Verbindung dieser Zusatzwärmequelle mit dem System (nicht mit dem das Steuersignal vom CTC EcoLogic Heizkreis 2). übernommen Fühler B10 sollte zur Messung der Temperatur von der zusätzlichen werden.

  • Seite 129: Systemtypen 4 Und 5 - Passive Kühlung

    Kühlanlage zu entnehmen. Gebläsekonvektor 8.3.6 Systemtypen 4 und 5 - Pool Der Pool kann parallel zum Heizkreis angeschlossen werden. Ladepumpe G50 und Umwälzpumpe G51 werden zusammen mit Fühler B50 und dem Wärmetauscher angeschlossen. Pool Heizung Pufferspeicher CTC EcoLogic M/L...

  • Seite 130: Systemtypen 4 Und 5 - Solarheizung

    Pumpen (G32) müssen nicht in den Solarheizkreis eingebaut werden, wenn bereits eine Schleife zum angeschlossenen Warmwasser-/Pufferspeicher besteht. Wenn die Rückführfunktion genutzt wird, schaltet CTC EcoLogic auch die Solepumpe in der Wärmepumpe (CTC EcoPart) zu. Die Ladepumpe zur Energierückführung in den Boden (G31) stellt sicher, dass der Durchfluss durch den Wärmetauscher ausreicht.

  • Seite 131: Systemtyp 6

    Systemtyp 6* CTC EcoLogic M System 6 umfasst auch eine Poolheizung. System 6 umfasst nicht die nachstehenden Die Zusatzheizung kann mit Wärme aus dem Pufferspeicher vermischt und Untersysteme mit den über ein bivalentes Mischventil (Y1) an den Heizkreis abgegeben werden.
  • Seite 132 Heizkreis 2 Heizkreis 1 Heizung Pufferspeicher Die Anlage CTC EcoLogic kann an vier verschiedene Heizkreise angeschlossen werden, die jeweils mit separaten Raumfühlern ausgestattet sind. Die Heizkreise 2, 3 und 4 werden über Mischventile (Y2, Y3 und Y4) angeschlossen. Der Außenfühler (B15) muss an der Hausaußenwand befestigt sein und vor direkter Sonneneinstrahlung geschützt werden.
  • Seite 133 Bis zu 10 Wärmepumpen (WP1 bis WP10) können zusammen mit ihrer jeweiligen Ladepumpe (G11 bis G20) eingebaut werden. Die Ladepumpen 1 und 2 (G11 und G12) können über CTC EcoLogic geregelt werden, während die Ladepumpen G13 bis G20 von ihren jeweiligen Wärmepumpen gesteuert werden.
  • Seite 134 Option B veranschaulicht die Möglichkeit, einen oder mehrere Warmwasserspeicher einzubauen, die dann über einen Wärmetauscher an den abgebildeten unteren Warmwasserspeicher angeschlossen werden. Für diese Lösung werden ein externer Warmwasserspeicher-Fühler (B43) im externen Pufferspeicher sowie Umwälzpumpen (G41) vor und hinter dem Wärmetauscher benötigt. CTC EcoLogic M/L...

  • Seite 135: Systemtyp 6 - Zusatzheizung

    Systemtyp 6 - Passive Kühlung Wenn die Kühlung eingerichtet wurde, sollten Mischventil Y3, Ladepumpe G3 und Fühler B3 dafür (und nicht Heizkreis 3) verwendet werden. Einzelheiten zum Anschluss sind den Einbau- und Wartungsanweisungen der Kühlanlage zu entnehmen. Gebläsekonvektor CTC EcoLogic M/L...
  • Seite 136 Systemtyp 6 - Pool Der Pool kann gemäß nachstehender Abbildung parallel zum Heizkreis angeschlossen werden. Ladepumpe G50 und Umwälzpumpe G51 werden zusammen mit Fühler B50 und dem Wärmetauscher angeschlossen. Pool Heizkreis 4 Heizkreis 3 Heizkreis 2 Heizkreis 1 Heizung Pufferspeicher CTC EcoLogic M/L...

  • Seite 137: Systemtyp 6 - Solarheizung

    Pumpen (G32) müssen nicht in den Solarheizkreis eingebaut werden, wenn bereits eine Schleife zum angeschlossenen Warmwasser-/Pufferspeicher besteht. Wenn die Rückführfunktion genutzt wird, schaltet CTC EcoLogic auch die Solepumpe in der Wärmepumpe (CTC EcoPart) zu. Die Ladepumpe zur Energierückführung in den Boden (G31) stellt sicher, dass der Durchfluss durch den Wärmetauscher ausreicht.

  • Seite 138: Ventile

    9. Ventile CTC EcoLogic M/L...

  • Seite 139: Dreiwege-Mischventil

    Dreiwege-Mischventil 9.1.1 Dreiwege-Mischventil VRG 131 ARA 671 Installationsoptionen mit den CTC-Dreiwege-Mischventilen. Achten Sie auf die Anschlüsse und die Position der Wellenkupplung. Anschluss gemäß 1 und 2 Der Motor muss sich zum Schließen im Uhrzeigersinn bewegen. Erhöhen Absenken Anschluss gemäß 3 und 4 Der Motor muss sich zum Schließen...

  • Seite 140: Umschaltventile

    Ausgang B schließt. Durchfl uss AB zu A = Warmwasserbereitung und Schwarz wird mit Strom versorgt. Hinweis: Zur Richtungsänderung muss das Ventil „umgedreht“ werden. Das Ventil muss immer so eingebaut werden, dass freier Durchfl uss gewährleistet ist. CTC EcoLogic M/L...

  • Seite 141: Bivalentes Mischventil

    Uhrzeigersinn bewegen. Erhöhen Absenken Ventilkegeleinstellung für den Einbau Wenn kein Wärmebedarf besteht 9.3.2 Bivalentes Mischventil VRB 243/ARA 672 Der Motor muss sich zum Schließen im Uhrzeigersinn bewegen. Erhöhen Absenken Ventilkegeleinstellung für den Einbau Wenn kein Wärmebedarf besteht CTC EcoLogic M/L...

  • Seite 142: Elektrische Installation

    10. Elektrische Installation Installation und Anschlüsse der Anlage CTC Ecologic sind von einem zertifizierten Elektriker auszuführen. Die Verkabelung muss gemäß den jeweils vor Ort geltenden Anforderungen vorgenommen werden. 10.1 Hochspannung Versorgungsspannung 230V 1 N~ Max. Sicherungsgröße (Gruppensicherung) 10 A Anschluss an die Reihenklemme mit der Kennzeichnung L1, N, PE Allpoliger Sicherheitsschalter Der Anlage sollte ein allpoliger Sicherheitsschalter gemäß...

  • Seite 143: Kommunikation Zwischen Ecologic Und Ecoair/Ecopart

    Adern. Mit dem Kabel sind die CTC EcoLogic-Reihenklemmen G51 (braun), G52 (weiß), G53 (grün) und die Wärmepumpe A1 zu verbinden, von der aus die anderen Wärmepumpen geregelt werden können. Spannung für Wärmepumpen Die Wärmepumpen werden separat mit Strom versorgt, nicht über die CTC EcoLogic. 10.2.1 3-Wege-Ventile (Y21, Y22) 230V 1N~ ...
  • Seite 144 Heiz- / Kühltank eingebaut, um ein Austreten von Heizung in den Heiztank zu vermeiden. Relaisausgang: Pol 8 Neutral: Pol 11 Erdung: Pol 9 Die Funktion durch Testbetrieb der Ventil im Menü „Fachmann/Service/ Funktionstest“ überprüfen. *Gilt nur für die Ausführung CTC EcoLogic L. CTC EcoLogic M/L...

  • Seite 145: Heizkörperpumpe (G1, G2, G3, G4)

    Wird die Ladepumpe G11 für den 230V 1 N~ Durchlauferhitzer Die Ladepumpen G11 und G12 können über CTC EcoLogic geregelt eingesetzt, muss werden, während die anderen Ladepumpen (G13 bis G20) des Systems das Steuersignal von ihren jeweiligen Wärmepumpen (WP3 bis WP10) gesteuert werden.

  • Seite 146: Zusatzheizung (E1, E2, E3, E4)

    (G41) Ladepumpe, Erweiterungsplatine (X7): Phase: Pol 27 Neutral: Pol 29 Erdung: Pol 28 *Gilt nur für die Ausführung CTC EcoLogic L. ** Verbinden max. 13 A pro Relais (EL1A, EL2A und EL3A). Bei höherem Strom über Schütz anschließen. CTC EcoLogic M/L...
  • Seite 147 Überprüfen Sie die Funktion durch Testbetrieb der Pumpe im Menü „Fachmann/Service/Funktionstest“ des Steuersystems. Die Pumpe muss auf PWM C-profi le (Standard) eingestellt werden. Betrieb Einstellung Ausgewählte Einstellung > 2 s. 2 s. 10 s. *Gilt nur für die Ausführung CTC EcoLogic L. CTC EcoLogic M/L...

  • Seite 148: Moduseinstellung Wählen

    10,5 m Konstante Kurve 7,5 m 10,5 m 14,5 m Steuerungsmo- Modus xx-75 xx-105 xx-145 PWM C Profi l PWM C Profi l PWM C Profi l PWM C Profi l Alarminfo: Blockiert Versorgungsspannung niedrig Elektrischer Fehler CTC EcoLogic M/L...
  • Seite 149 Solar-3-Wege-Ventil (Y31) und die Pumpe für die Energierückführung in die Erdwärmebohrung (G31) mit Spannung versorgt. Siehe Schaltplan. Überprüfen Sie die Funktion durch Testlauf des Ventils im Menü „Fachmann/ Service/Funktionstest“ des Steuersystems. *Gilt nur für die Ausführung CTC EcoLogic L. CTC EcoLogic M/L...

  • Seite 150: Schutz - Niederspannung (Fühler)

    (B13) Raumfühler 3, Erweiterungsplatine X4* Reihenklemme Alarmausgang Reihenklemme Alarmausgang Reihenklemme Reihenklemme Eingang Reihenklemme Eingang Reihenklemme (B12) Raumfühler 2 (B14) Raumfühler 4, Erweiterungsplatine X4* Reihenklemme Alarmausgang Reihenklemme Alarmausgang Reihenklemme Reihenklemme Eingang Reihenklemme Eingang Reihenklemme *Gilt nur für die Ausführung CTC EcoLogic L. CTC EcoLogic M/L...
  • Seite 151 • Hinweis: Den Fühler beispielsweise mit Rohrisolierband isolieren. Dadurch wird verhindert, dass die Messungen durch die Umgebungstemperatur beeinträchtigt werden. • Schließen Sie die Kabel an die CTC EcoLogic-Reihenklemmen an. Bei zu kurzem Kabel ist eventuell eine Kabelverlängerung zu verwenden. CTC EcoLogic M/L...

  • Seite 152: Vorlauffühler (B1, B2, B3*, B4*)

    Der Fühler wird an den Positionen G61 und G62 an die Platine angeschlossen. (B10) Fühler, Externer Heizkessel Ausgang Position: am Vorlaufrohr des Kessels Der Fühler wird an den Positionen G71 und G72 an die Platine angeschlossen. *Gilt nur für die Ausführung CTC EcoLogic L. CTC EcoLogic M/L...

  • Seite 153: Überprüfung Des Raumfühleranschlusses

    Der Strömungswächter wird an K22/K23/K24/K25 angeschlossen und dann im Menü „Fachmann/System/ Abt. Wärmepumpe“ eingerichtet. Im Falle eines Lecks werden Kompressor und Solepumpe ausgeschaltet und eine Störungsmeldung des Strömungswächters erscheint auf dem Bildschirm. *Gilt nur für die Ausführung CTC EcoLogic L. CTC EcoLogic M/L...

  • Seite 154: Schaltplan

    DHW ADD HEAT. PRIMARY FLOW 2 CHARGE PUMP HP1 -G11 ADD HEAT. EXTERNAL BOILER PRIMARY FLOW 1 INDOOR SENSOR 2 -B12 OUTDOORSENSOR ALARM -B15 INDOOR SENSOR 1 -B11 ALARM PRIMARY FLOW 2 PRIMARY FLOW 1 OUTDOORSENSOR -B15 CTC EcoLogic M/L...

  • Seite 155: Erweiterungsplatine

    Rev. date Changed by / Approved by Charge pump 3 -G13 SOLAR HEAT EXCHANGER PUMP -G32 SOLAR PANEL PUMP -G30 INDOOR SENSOR 4 -B14 ALARM INDOOR SENSOR 3 -B13 ALARM OPEN CLOSE -B61 CTC EcoLogic M/L COOLING TANK -B50 POOL...

  • Seite 156: Teileliste

    3-Wege-Ventil aktive Kühlung, ”Bedarf” Vorlauffühler 1 NTC 22 Vorlauffühler 2 NTC 22 Vorlauffühler 3 NTC 22 Vorlauffühler 4 NTC 22 Fühler, WW-Speicher NTC 22 Fühler Pufferspeicher NTC 22 Rücklauffühler Heizkreis NTC 22 *Gilt nur für die Ausführung CTC EcoLogic L. CTC EcoLogic M/L...
  • Seite 157 Wärmepumpe 5 WP 6* Wärmepumpe 6 WP 7* Wärmepumpe 7 WP 8* Wärmepumpe 8 WP 9* Wärmepumpe 9 WP 10* Wärmepumpe 10 Flexible Fernsteuerung/SmartGrid Flexible Fernsteuerung/SmartGrid Flexible Fernsteuerung/SmartGrid Flexible Fernsteuerung/SmartGrid *Gilt nur für die Ausführung CTC EcoLogic L. CTC EcoLogic M/L...

  • Seite 158: Widerstandswerte Für Fühler

    4459 22000 2478 6119 27100 3289 8741 33540 12140 41800 17598 52400 26064 39517 61465 PT1000 Temperatur °C Widerstand Ω Temperatur °C Widerstand Ω 1232 1.000 1271 1039 1309 1077 1347 1116 1385 1.155 1461 1194 1535 CTC EcoLogic M/L...

  • Seite 159: Kommunikation Bei Der Montage

    3. Schließen Sie das Ethernet-Kabel an, ziehen Sie es durch den Kabelkanal und dann durch alle Durchführungen an der Unterseite heraus. 4. Verbinden Sie das Ethernet-Kabel mit einem Netzwerkanschluss oder Router. Router CTC-Gerät Internet CTC-App Zur Konnektivität erfahren Sie mehr in den Kapiteln „Fachmann/System/ Kommunikation“ und „Fachmann/Einstellungen/Kommunikation“. CTC EcoLogic M/L...

  • Seite 160: Ctc-Fernbedienung - Bildschirmspiegelung

    12.1 CTC-Fernbedienung - Bildschirmspiegelung • Schließen Sie das Ethernet-Kabel an, siehe vorherige Seite. • Fachmann/System/Kommunikation/Web – Yes Ermöglicht die Verbindung des Produkts mit unverschlüsseltem Webdatenverkehr in lokalen Tablet/Smartphone/PC als Touchscreen für das lokale Netzwerken. Internetrouter und Firewall sind Netzwerk „Fachmann/System/Kommunikation/Web – Yes“...

  • Seite 161: Erstinbetriebnahme

    13. Erstinbetriebnahme CTC EcoLogic kann ohne angeschlossenen Raumfühler in Betrieb genommen werden, weil die eingestellte Kurve in diesem Fall die Heizung regelt. Den Raumfühler für den entsprechenden Heizkreis im Menü „Fachmann/Einstellungen“ deaktivieren. Für die Alarm-LED-Funktion können die Fühler trotzdem angeschlossen werden.
  • Seite 162 10. nach der Installation des Vorlauffühlers für Heizkreis 2 die Schritte 7 bis 9 für Heizkreis 2 zu wiederholen. Anschließend startet die Wärmepumpe und die Startseite erscheint. Weitere Informationen finden Sie im Kapitel „Detaillierte Beschreibungen der Menüs“. *Gilt nur für die Ausführung CTC EcoLogic L. CTC EcoLogic M/L...
  • Seite 163 CTC EcoLogic M/L...
  • Seite 164 162 506 61-2 2021-02-25 Enertech AB. P.O Box 309 SE-341 26 Ljungby Sweden. www.ctc.se, www.ctc-heating.com...

Diese Anleitung auch für:

Ecologic lEcologic m

Inhaltsverzeichnis
