Verkabelung

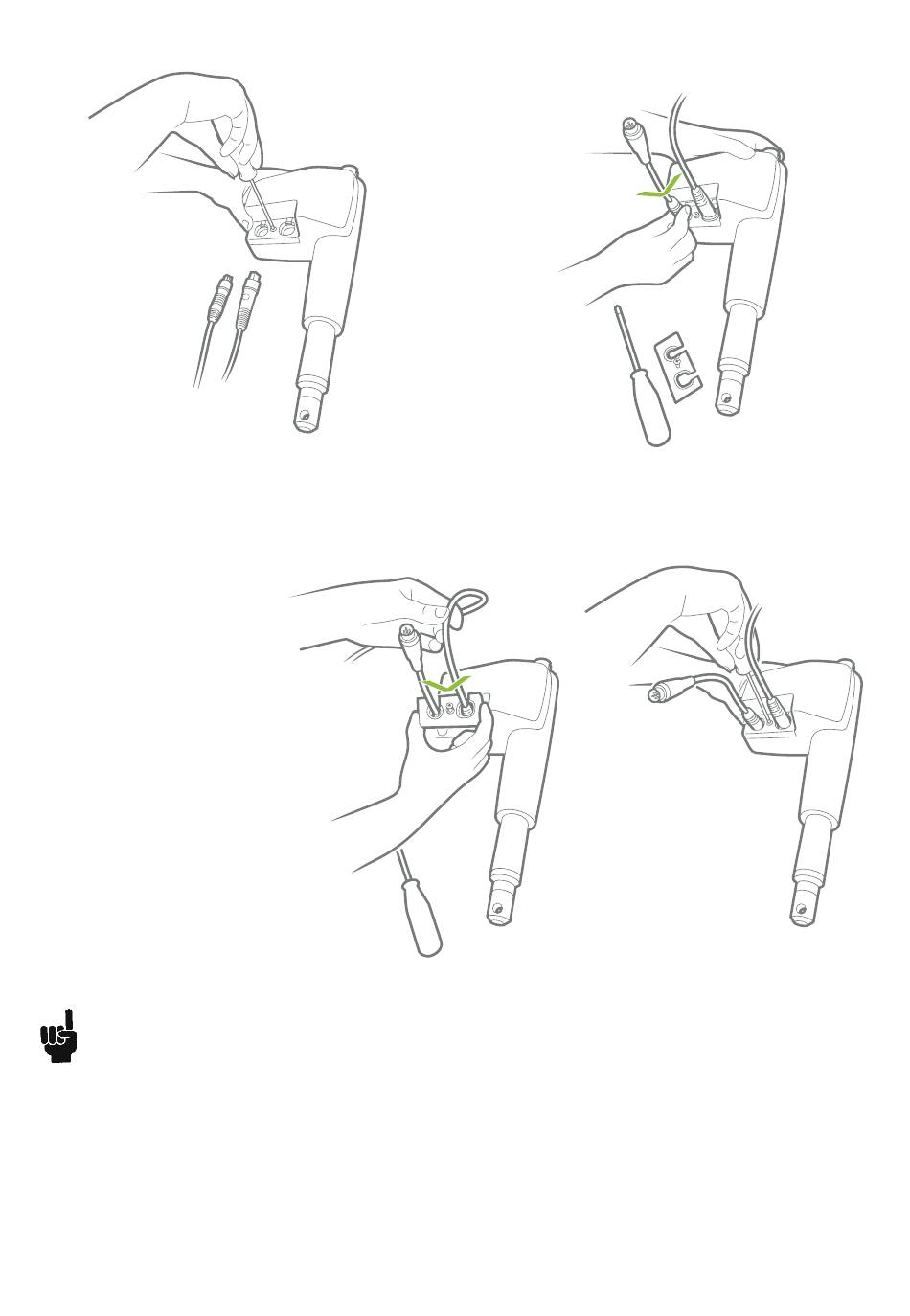

1. Schrauben Sie die Abdeckung ab und
entfernen Sie die beiden Kabel und/oder
Blindstopfen.
3. Schieben Sie die Abde-
ckung auf den Aktuator.
Das Anzugsmoment der
Schraube für die Abdeckung
beträgt ca. 3,5±0,2 Nm
TORX 25IP
Wenn Sie die Kabel an einem LINAK Aktuator tauschen, müssen Sie darauf achten, dass die Stecker und
Pins nicht beschädigt werden. Bevor das neue Kabel montiert wird, empfehlen wir, dass die Buchse mit
Vaseline geschmiert wird, um die hohe Schutzart zu behalten und die Montage zu vereinfachen. Verge-
wissern Sie sich, dass die Kabel in die richtige Buchse eingesteckt und fest sind, bevor die Abdeckung
montiert wird.
Bitte beachten Sie, daß, wenn die Kabel mehr als dreimal montiert und demontiert wurden, die Stifte
beschädigt sein können. In diesem Fall empfehlen wir, die Kabel auszutauschen und zu vernichten. Beach-
ten Sie, dass das Kabel nicht zum Tragen des Aktuators genutzt wird.
Wir empfehlen als Vorsichtsmaßnahme die Kabelverbindung so zu konstruieren, dass sich das Kabelen-
de innerhalb eines geschlossenen und geschützten Bereichs befindet, um die hohe IP-Schutzklasse zu
gewährleisten.
2. Stecken Sie das Versorgungs- und/
Seite 10 von 40
oder Signalkabel ein.
