3.2 Die Anschlüsse auf der Rückseite
Monolog
Die
[ 9 ]
Taste VU
Mit dieser Taste kann die Funktion der Aussteuerungsanzeige beeinflusst werden.
Die aktuelle Funktion wird auf dem Display mit der Anzeige (4) angezeigt.
[ 10 ]
Taste DISPLAY
Mit dieser Taste kann die Displaybeleuchtung ein- bzw. ausgeschaltet werden. Bei
Ausgeschaltetem Display bleibt zur Betriebsanzeige nur noch ein Kontroll-LED (1)
eingeschaltet.
[ 11 ]
Taste GAIN
Mit dieser Taste kann die Verstärkung der Endstufe ausgewählt werden. Es stehen
drei Verstärkungswerte zur Verfügung. Der aktuelle Wert wird auf dem Display (6)
angezeigt.
Tipp: Wir empfehlen, immer mit dem niedrigsten Wert zu beginnen. Für die Mehrzahl
der auf dem Markt angebotenen Vorverstärker wird dieser Verstärkungswert voll-
kommen ausreichen. Eine höhere Verstärkung ist nur erforderlich, falls der ange-
schlossene Vorverstärker nicht genügend Ausgangsspannung liefert, um den
Monolog
vollkommen auszusteuern.

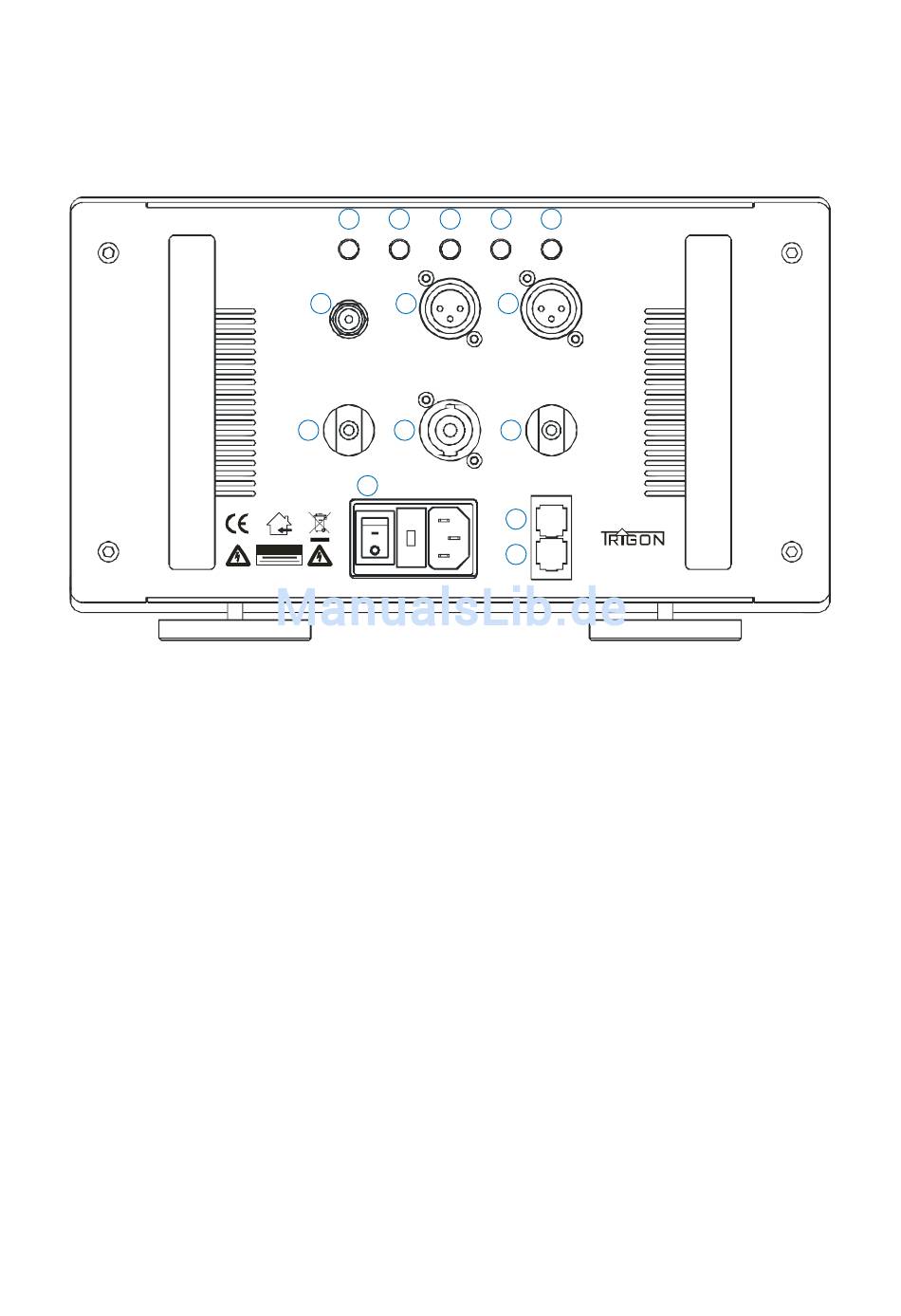

Rückwand, die Anschlüsse und die Bedienungstasten
