Die Bedienung und Verkabelung
Vanguard II

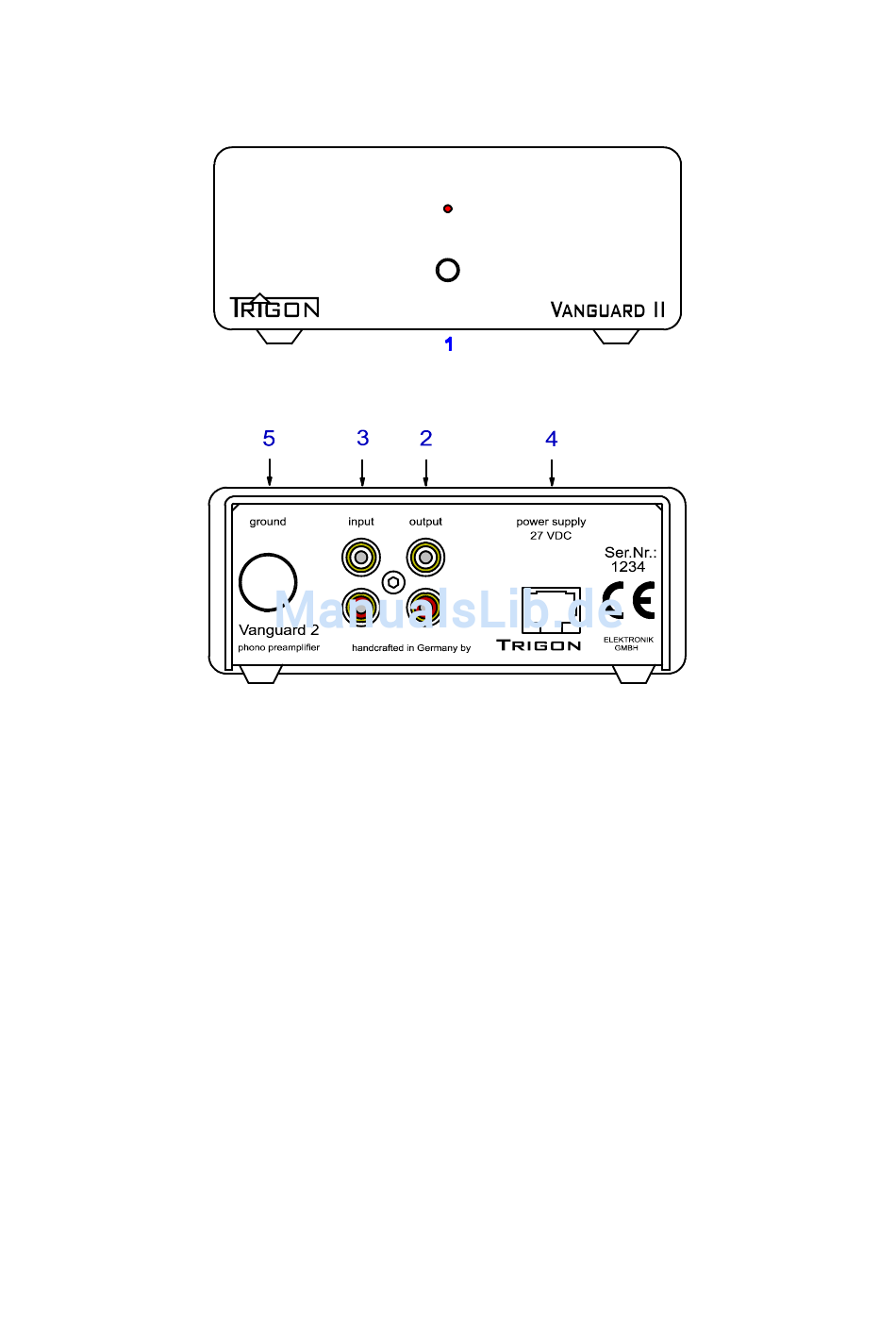

Auf dem Bild unten ist die Front- und die Rückseite des
abgebildet.
1. Bedienungstaste und Anzeigeleuchten
Mit dem Taster (1) lässt sich der
Vanguard II
ein- bzw. ausschalten. Die rote Anzeige-
LED über der Taste signalisiert dabei den Betriebszustand.
2. Cinchbuchse OUT
An diesen Buchsen liegt das Ausgangssignal an. Verbinden Sie diesen Ausgang mit einem
Hochpegel- oder Lineeingang Ihres Vor- bzw. Vollverstärkers. Häufig werden solche
Eingänge mit AUX bezeichnet. Aber auch der CD- oder TAPE-Eingang des Vor- bzw.
Vollverstärkers kann in der Regel benutzt werden.
3. Cinchbuchse IN
An diesen Buchsen wird der Plattenspielers ( Tonabnehmer ) angeschlossen. Über die
Minischalter am Boden kann die Eingangsimpedanz, wie in der Tabelle 1 angegeben,
eingestellt werden.
6
