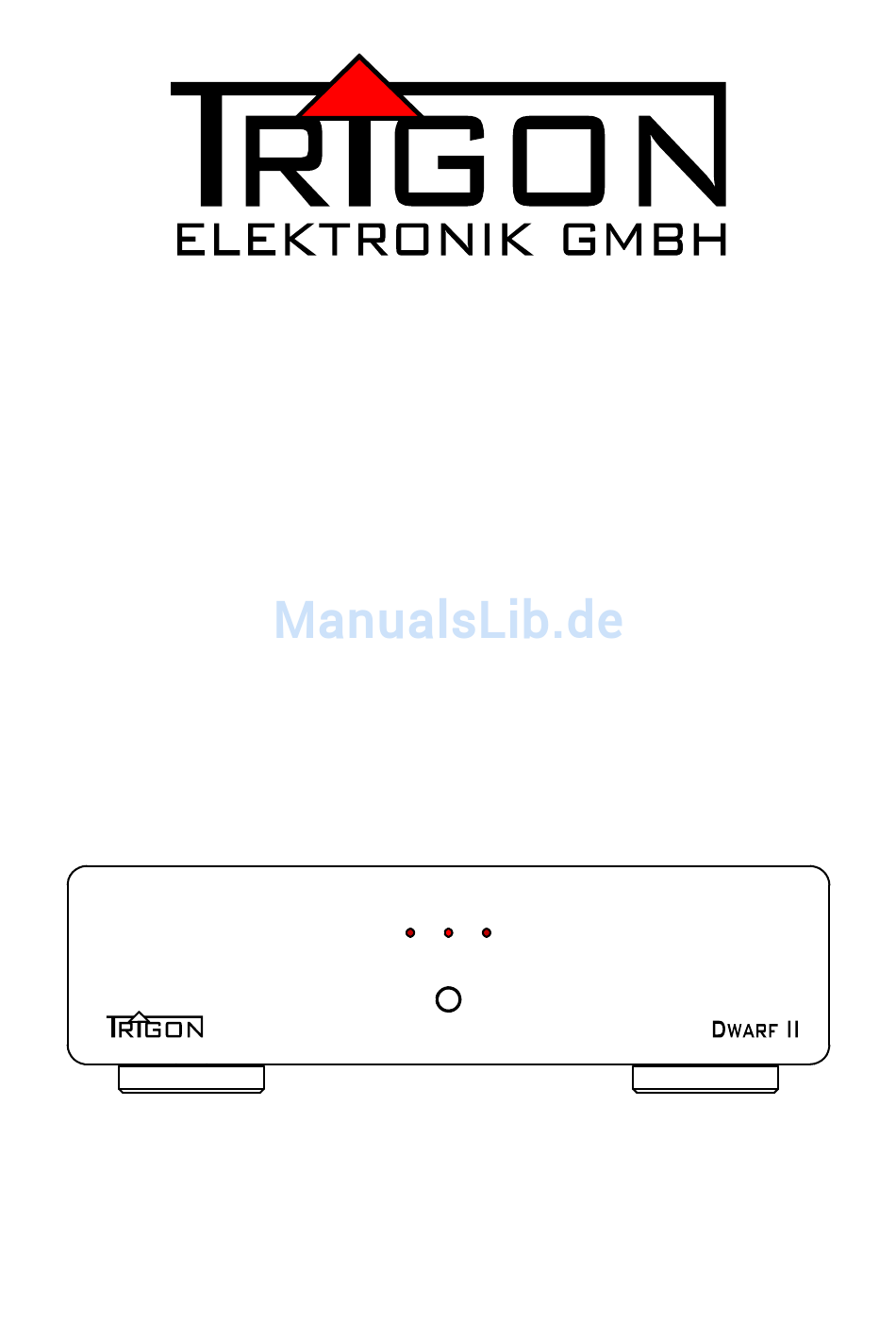

- Seite 1 BEDIENUNGSANLEITUNG FÜR MONOLEISTUNGSVERSTÄRKER Dwarf II Dwarf II Dwarf II Dwarf II Version 1, Juli 2011...
- Seite 3 ______INHALT Vorwort Allgemeine Gerätebeschreibung Sicherheitshinweise Aufstellungshinweise Garantieleistungen und Service Inbetriebnahme Die Bedienungselemente auf der Frontseite Dwarf II 3.1.1 Die Funktionen von Die Anschlüsse auf der Rückseite Die Schutzfunktionen 3.3.1 Blinksequenzen und ihre Bedeutung in Kurzform Was tun, wenn ..sich gar nichts tut ? ...
-
Seite 4: Allgemeine Gerätebeschreibung
Trigon - Team. 2 Allgemeine Gerätebeschreibung Trigon Dwarf II – der Nachfolger festigt den Ruf als David unter den Mono- leistungsverstärkern. Die extrem schlanke Bauweise unter Einsatz massiven Alumi- niums und strukturlackierten Stahls realisiert ein zeitlos wertiges Design von hoher mechanischer Stabilität. -
Seite 5: Sicherheitshinweise
Umgebung in einen warmen Raum mit der Netzspannung verbun- den werden. Die Dwarf II sollten nicht dem prallen Sonnenlicht ausgesetzt werden. Sorgen Sie bitte am Aufstellungsort der Geräte für eine ausreichende Belüftung. Die Monoleistungsverstärker sollten nicht mit irgendeiner Flüssigkeit überschüt- tet werden. -
Seite 6: Aufstellungshinweise
Sollten Sie wider Erwarten einen Schaden feststellen, so setzen Sie sich umgehend mit Ihrem Händler in Verbindung. Danach überprüfen Sie den Inhalt des Kartons auf Vollständigkeit. Sie sollten neben Dwarf II den (i. d. R. paarweise ausgelieferten) folgendes vorfinden:... - Seite 7 . Beachten sie die Kennzeichnung für den linken und rechten Ste- reokanal bzw. welchen der beiden Dwarf II Sie für den linken und rechten Lautspre- cher einsetzen. Schließen Sie nun das jeweilige Lautsprecherkabel der zugehörigen Box an (9). Achten Sie dabei auf die richtige Polung (+ und -), andernfalls leidet die Klangqualität erheblich.
-

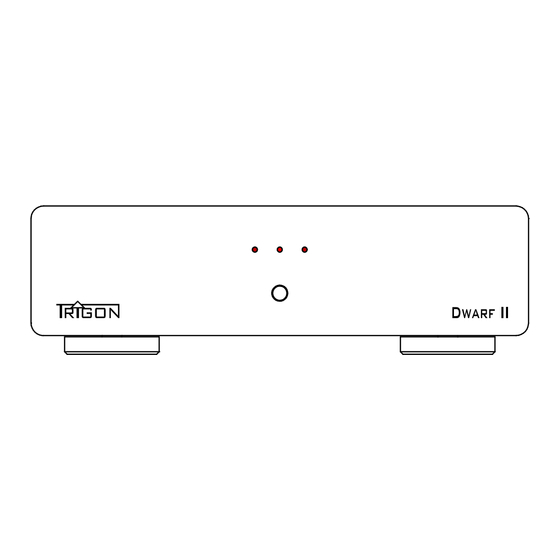

Seite 8: Die Bedienungselemente Auf Der Frontseite
Nach jedem kurzen Tastendruck wird die jeweils nächste Funktion aktiviert. Diese feste Abfolge der vier Funktionen bildet eine Endlosschleife, d.h. nach „Ausschalten“ beginnt mit „Einschalten“ die dargestellte Abfolge von vorn. Dwarf II 3.1.1. Die Funktionen von Einschalten Ein kurzer Tastendruck schaltet die Endstufe ein. Bis alle Betriebszustände sich normalisiert haben, blinkt LED ( ). - Seite 9 Ausschalten ohne Einhaltung der Abfolge Damit man zum Ausschalten der Dwarf II nicht immer erst alle Funktionen „durch- tippen“ muss, bevor man zum Ausschaltmodus gelangt, kann man auch aus jeder anderen Funktion der Abfolge Dwarf II ausschalten, indem man die Taste länger gedrückt hält.
-
Seite 10: Die Anschlüsse Auf Der Rückseite
3.2 Die Anschlüsse auf der Rückseite INPUT OUTPUT MONO POWER-AMP Dwarf II handmade by REMOTE 10V DC MAIN POWER 1W - 150W in GERMANY [ 5 ] Buchse INPUT An diese Buchse wird der symmetrische Ausgang des Vorverstärkers angeschlos- sen. - Seite 11 Buchse REMOTE 10V DC Diese Buchse liefert ein 10V Steuersignal (Gleichspannung), sobald ein Steuersignal an der Buchse ( ) angelegt wird. Dwarf II So lassen sich beliebig viele Monoleistungsverstärker kaskadieren und gleichzeitig mit einem Steuersignal ein- bzw. ausschalten. [ 9 ] Lautsprecherklemmen –...
-
Seite 12: Die Schutzfunktionen
3.3 Die Schutzfunktionen Dwarf II sind einige Funktionen eingebaut, die dazu dienen den Leistungsver- stärker und die angeschlossenen Lautsprecher zu schützen. Diese unterschiedlichen Schutzfunktionen werden durch verschiedene Blinksequenzen der LED´s [ 2, 3, 4 ] auf der Frontseite angezeigt. Wir haben folgende vier Schutzfunktionen eingebaut: DC-Offset >... - Seite 13 HF Oszillation: LED [ 4 ] blinkt schnell Manchmal kann es vorkommen, dass die Kombination aus Lautsprecher und Laut- Dwarf II sprecherkabel einerseits und andererseits nicht zueinander passt und die Leistungsverstärker im unhörbar hohen Frequenzbereich anfangen zu oszillieren. Dwarf II In diesem Fall erwärmen sich die...
- Seite 14 - Liefert die Quelle überhaupt ein Signal? – Wenn dies nur auf einem Kanal der Fall ist, vertauschen Sie bitte einmal kurz den linken und rechten Kanal, indem Sie die Dwarf II beiden Verbindungskabel (Vorverstärker – ) einseitig, z. B. am Vorver- stärker vertauschen, als rechts = links und links = rechts anschließen.
- Seite 15 5 Technische Daten Ausgangsleistung : 90W an 4 Ohm, 60W an 8 Ohm Eingang / Eingangswiderstand : 1 x XLR (optional 1 x Cinch) / 47KOhm Ausgang : 1x Speaker, 1x XLR Line Klirrfaktor (THD + N) : 0,02% Frequenzgang : 20Hz –...
- Seite 16 Herstellung und Konstruktion: Vertrieb in Deutschland: LivingAudio Trigon Elektronik GmbH Trigon Elektronik GmbH Trigon Elektronik GmbH Trigon Elektronik GmbH Music Components Music Components Music Components Music Components Crumbacher Straße 60 Stettiner Str.8 D-34277 Fuldabrück - Bergshausen D-35083 Wetter Tel. +49 (0) 561/20753880 Tel.
