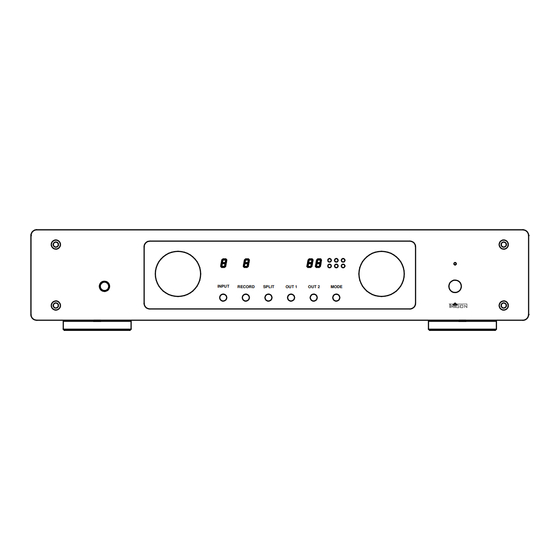

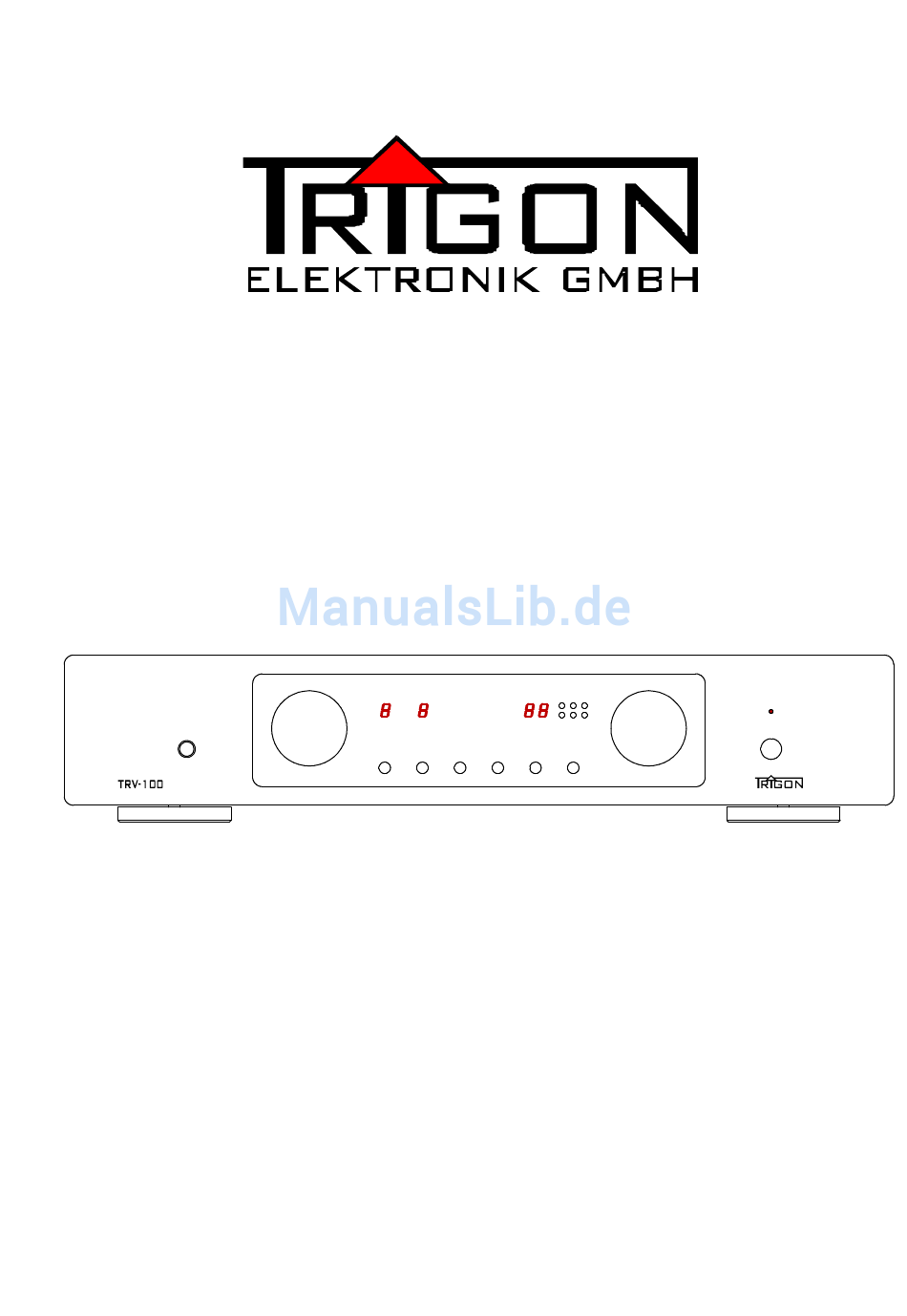

- Seite 1 BEDIENUNGSANLEITUNG FÜR VORVERSTÄRKER TRV-100 INPUT RECORD SPLIT OUT 1 OUT 2 MODE TRIGON ELEKTRONIK GmbH , Crumbacher Str. 60 , 34277 Fuldabrück-Bergshausen...
-
Seite 2: Inhaltsverzeichnis
INHALT Vorwort Allgemeine Gerätebeschreibung Sicherheitshinweise Aufstellungshinweise Garantieleistungen und Service Inbetriebnahme Die Bedienelemente auf der Frontseite Die Anschlüsse auf der Rückseite Die Fernbedienung Beispiele für die Anschlußmöglichkeiten Welche Geräte können angeschlossen werden? Die Eingangsbuchsen Anschluß von Aufzeichnungsgeräten (Tonbandgerät, Cassettenrekorder etc.) Überspielmöglichkeiten zwischen zwei Aufzeichnungsgeräten Die Ausgangsbuchsen Remote - Buchsen Anschluß... -
Seite 3: Vorwort
1.Vorwort Sehr geehrter TRIGON - Kunde, Sie haben sich für den Vorverstärker TRV-100 entschieden. Dieses Gerät wurde unter Beachtung strengster Fertigungskontrollen hergestellt und ist ein vorbildliches Beispiel modernster Präzisionstechnik. Auch wenn Sie im Umgang mit HiFi-Geräten bereits ein alter Hase sind, sollten Sie diese Betriebsanleitung sorgfältig studieren und die darin enthaltenen Anweisungen befolgen. -
Seite 4: Sicherheitshinweise
Schalten Sie bitte in jedem Fall vor dem Umstecken bzw. Anbringen von Verbindungs- kabeln die Anlage aus. Der TRV-100 ist werksseitig für den Betrieb an einem 230V Netz vorbereitet. Sollten Sie eine andere Netzspannung haben, so setzen Sie sich mit Ihrem Händler oder mit der Firma TRIGON in Verbindung, damit Ihr Gerätumgerüstet werden kann. -
Seite 5: Garantieleistungen Und Service
Geräten verbunden haben. Nach einer kurzen Einschaltphase (die Betriebsanzeige-LED blinkt) hören sie ein leises Klicken einiger Relais und der TRV-100 ist nun betriebsbereit.Sie sollten sich jetzt mit den Bedienungselementen und den Anschlußbuchsen ein wenig vertraut machen. Probieren sie ruhig alle Bedienungsfunktionen aus; Sie können dabei nichts zerstören. Wenn Sie alles ausprobiert haben und die Funktionsweise des TRV-100 verstanden haben, können... -
Seite 6: Die Bedienungselemente Auf Der Frontseite
Speicherungen vorgenommen haben, so empfielt es sich, diese Speicherung wieder zurückzusetzen (MODE-Taste für ca. 5 Sekunden gedrückt halten). Bei Arbeiten an der Verkabelung, sollten Sie in jedem Fall den TRV-100 sowie den Rest Ihrer Anlage ausschalten! Beachten Sie als Hilfsmittel bitte auch die Verkabelungsbeispiele unter den Punkten 4.7 und folgende. - Seite 7 5 - SPLIT : Wenn dieser Taser gedrückt wird, wird das an den SPLIT-Buchsen angeschlossene Zusatzgerät (z.B. Equalizer, Surround Decoder) in den Signalweg eingeschleift. (Beachten Sie hierzu auch Punkt 5.3) 6 - OUT1 : Wenn dieser Taster gedrückt wird, kann der Ausgang 1 ein- bzw. ausgeschaltet werden. 7 - OUT2 : Wenn dieser Taster gedrückt wird, kann der Ausgang 2 ein- bzw.
-
Seite 8: Die Anschlüsse Auf Der Rückseite
Die Anschlüsse auf der Rückseite 13 - MAIN POWER : Hier wird das Netzkabel eingesteckt. 14 - 10V DC : An diesen Buchsen liegt eine 10-Volt Gleichspannung zur Ferneinschaltung von Endstufen und Aktivlautsprechern an. 15 : ist nicht vorhanden 16 - OUTPUT 2 : Dies ist der symmtrische Vorverstärkerausgang. - Seite 9 An diesen Buchsen liegt der mit dem RECORD SELECTOR angewählte Eingangskanal an. Die zugehörigen TAPE-Eingangsbuchsen sind INPUT 7 (REC-1) und INPUT 8 (REC- 20 - UNBALANCED INPUTS : Die Buchsenpaare INPUT3 bis INPUT4 sind die unsymmetrischen Eingänge. Hier können beliebige Hochpegelgeräte wie Tuner, CD-Player, Cassettendecks etc. angeschlossen werden.
-
Seite 10: Die Fernbedienung
Als Sonderzubehör kann zum TRV-100 die IR-Fernbedienung DIRECTOR erworben werden. Bei dieser Fernbedienung handelt es sich um eine Systemfernbedienung die auch noch andere TRIGON-Geräte ansprechen kann. Um den TRV-100 mit der Fernbedienung anzusprechen, drücken Sie zuerst die Taste rechts oben bis die LED unter dem Symbol aufleuchtet. -
Seite 11: Beispiele Für Die Anschlußmöglichkeiten
Hochpegelverstärkern wie dem TRV-100 benötigten Eingangspegel hochverstärken. Die Eingangsbuchsen Der TRV-100 verfügt über 8 Eingänge. Die Eingänge 1 und 2 sind dabei als symmetrische Eingänge ausgeführt (Pin 1 = GND, Pin 2 = + nicht invertiert, Pin 3 = - invertiert). -
Seite 12: Überspielmöglichkeiten Zwischen Zwei Aufzeichnungsgeräten
Sie brauchen die Ausgänge des Vorverstärkers nicht abschalten. Anschluß eines Equalizers Um einen Equalizer in den Signalweg einzubauen, hat der TRV-100 ein Buchsenquartet mit der Bezeichnung SPLIT ( 18 ). Verbinden Sie den Ausgang des Equalizers mit den Buchsen INPUT und den Eingang des Equalizers mit den Buchsen OUTPUT. -
Seite 13: Anschluß An Eine Surroundanlage
Surrounddecoder angeschlossen. Damit Sie die Gesamtlautstärke am Surrounddecoder einstellen können, stellen Sie die Lautstärke am TRV-100 auf den Wert 73 ein. Nun pegeln Sie die Surroundanlage gemäß der Anleitung des Surrounddecoders ein. Die Lautstärkeeinstellung am TRV-100 sollte nun nicht mehr verstellt werden. -
Seite 14: Die Funktion Mode
1. Schritt: Schalten Sie den TRV-100 auf SPLIT. 2. Schritt: Stellen Sie die Lautstärke am TRV-100 auf den Wert 73 ein. 3. Schritt: Wählen Sie am TRV-100 den Eingang 5 an. 4. Schritt: Schalten Sie den Surrounddecoder auf Eingang 1 5. -
Seite 15: Einstellung Der Displayhelligkeit
leuchtes links bzw. rechts neben der LED eine weitere LED auf um Ihnen die Richtungsverschiebung anzuzeigen. Das Lautstärkedisplay zeigt Ihnen dabei den Grad der Verschiebung an, wobei die Verschiebung 1dB pro Einheit ausmacht. Es kann eine maximale Differenz von 100dB eingestellt werden. Wenn Sie die richte Einstellung gefunden haben, können Sie diese Einstellung wie oben beschrieben dauerhaft speichern. -
Seite 16: Einstellung Der Grundlautstärke
Manchmal kann es vorkommen, daß die Geräte die Sie an den TRV-100 anschließen unterschiedlich “laut“ sind und beim Umschalten der Eingänge Lautstärkesprünge entstehen. Der TRV-100 bietet Ihnen die Möglichkeit die Empfindlichkeit eines jeden Eingang individuell anzupassen. Im MODE-Modus nun erscheint an dritter Position die Funktion PEGEL. Mit dem INPUT- Drehknopf können Sie nun den Eingang anwählen, dessen Eingangspegel sie verstellen... -
Seite 17: Dc-Remote Ein- Ausschalten
10 Sekunden das MODE - Menue. DC-Remote Ein- Ausschalten Der TRV-100 verfügt über die Möglichkeit, eine 10 Volt Gleichspannung für Fernsteuerzwecke zur Verfügung zu Stellen. Eine solche Gleichspannung wird von einigen Endstufen und Aktivlautsprechen benötigt, um gleichzeitig mit dem Vorverstärker eingeschaltet zu werden. -
Seite 18: Grundeinstellung Ab Werk
Grundeinstellung ab Werk Der TRV-100 wird ab Werk mit einer Grundeinstellung ausgeliefert. Wenn Sie mit den von Ihnen vorgenommenen Einstellungen im MODE-Menue nicht zufrieden sind und die Werkseinstellung wieder herstellen wollen, so halten Sie die MODE-Taste einige Sekunden gedrückt (wobei Sie sich nicht im MODE-Menue befinden dürfen, d.h. die MODE-Anzeige blinkt im Augenblick nicht). -
Seite 19: Die Fernbedienung Nicht Reagiert
Sind die Anschlußleitungen wackelfrei und fest eingesteckt? - Anschlußkabel überprüfen. Manchmal kann es durch Mehrfacherdungen zu sogenannten Brummschleifen kommen. Um diesem Problem bei zu kommen, benötigt man einige Erfahrung. Wir empfehlen Ihnen daher, sich diesbezüglich mit Ihrem Fachhändler in Verbindung zu setzen..Es brummt nur, wenn der Tuner, oder der Videorecorder, oder der Fernseher mit dem Vorverstärker verbunden wird. -
Seite 20: Technische Daten
Abmessungen : 440 x 89 x 350 mm ( BxHxT) Garantiezeit : 3 Jahre Änderungen vorbehalten Herstellung und Konstruktion bei: Trigon Elektronik GmbH Crumbacher Straße 60 D-34277 Fuldabrück-Bergshausen Tel.: +49 (0) 561 - 20753880 FAX:+49 (0) 561 – 20753888 e-mail: trigon@trigon-audio.de...
