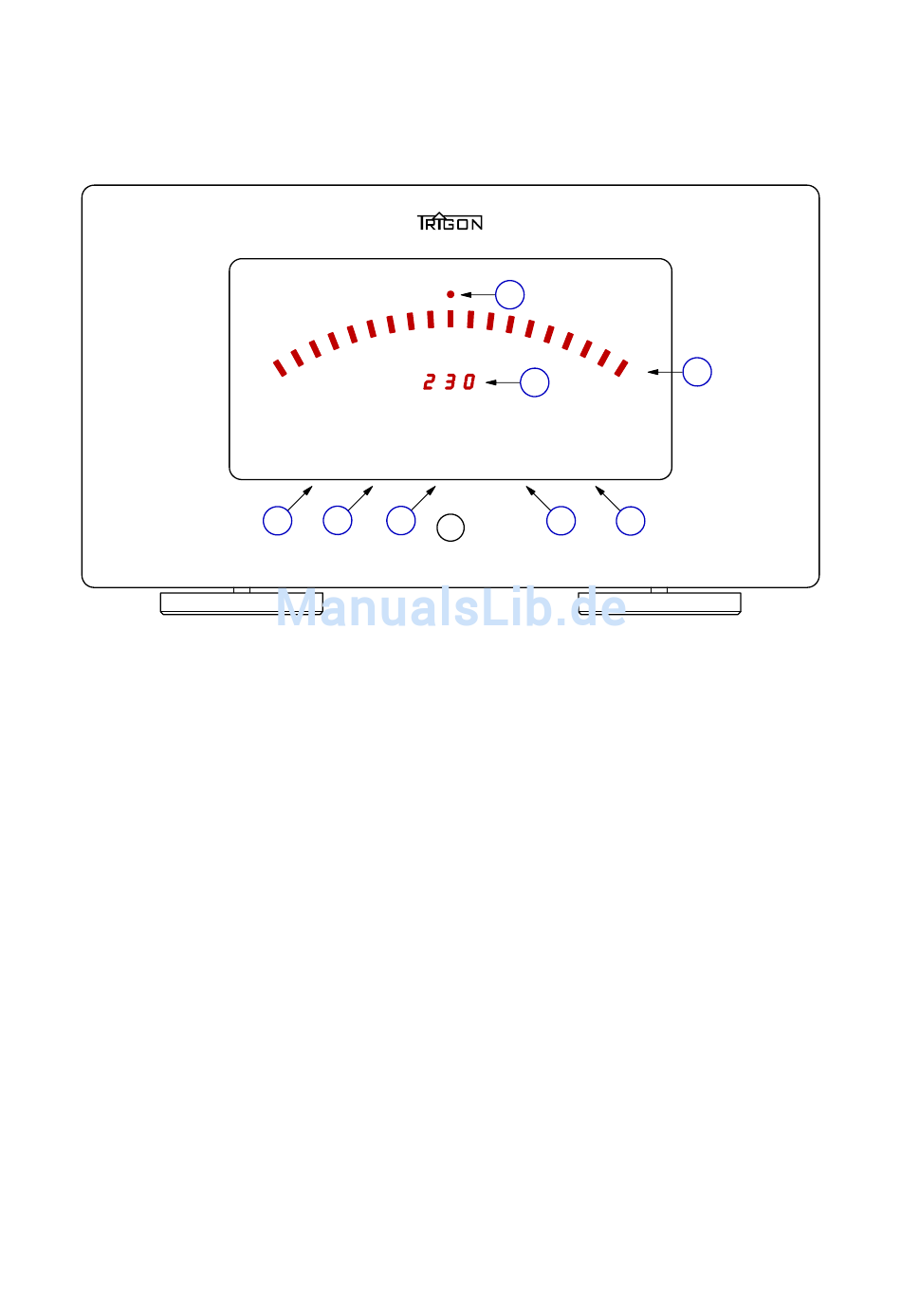

3.1 Die Bedienelemente und das Display auf der Frontseite
Auf der Frontseite des
der EIN/AUS-Schalter. Dieser Drucktaster schaltet die Mikroprozessorsteuerung ein,
die ihrerseits dann über Leistungsrelais und eine elektronische Einschalt-
stromstoßbegrenzung den Leistungsteil der Endstufe einschaltet.
Wenn Sie die AUTOMATIK-Funktion (siehe unter 3.2 "Taste AUTO") benutzen wol-
len, muss diese Taste eingeschaltet bleiben.
Im ausgeschalteten Zustand ist der
daher auch keinerlei Energie auf, d. h. es wird auch kein Strom verbraucht.
[ 1 ]
Betriebsanzeige-LED
Diese LED leuchtet auf, sobald Das Gerät eingeschaltet wird. Wenn diese Betriebs-
anzeige-LED (1) blinkt, so liegt eine Störung vor. Falls die Kühlkörpertemperatur
ihren zulässigen Wert überschreitet, werden die Ausgangsrelais abgeschaltet (man
kann keine Musik mehr hören), die TEMP-LED (5) leuchtet auf und die Betriebsan-
zeige-LED (1) blinkt. Sobald die Temperatur wieder in einem zulässigen Bereich
liegt, werden die Ausgangsrelais wieder eingeschaltet, die Betriebsanzeige-LED (1)
leuchtet wieder konstant und die TEMP-LED (5) leuchtet wieder dunkler.
Wenn die Gleichspannungsschutzschaltung eine Gleichspannung an den Lautspre-
cherausgängen detektiert, so wird die Betriebsanzeige-LED (1) blinken, die
OFFSET-LED (5) leuchtet heller auf und die Ausgangsrelais werden zum Schutz der
Lautsprecher abgeschaltet. In diesem Fall müssen Sie die Endstufe ausschalten
