6.7 Herstellung und Montage der Figur

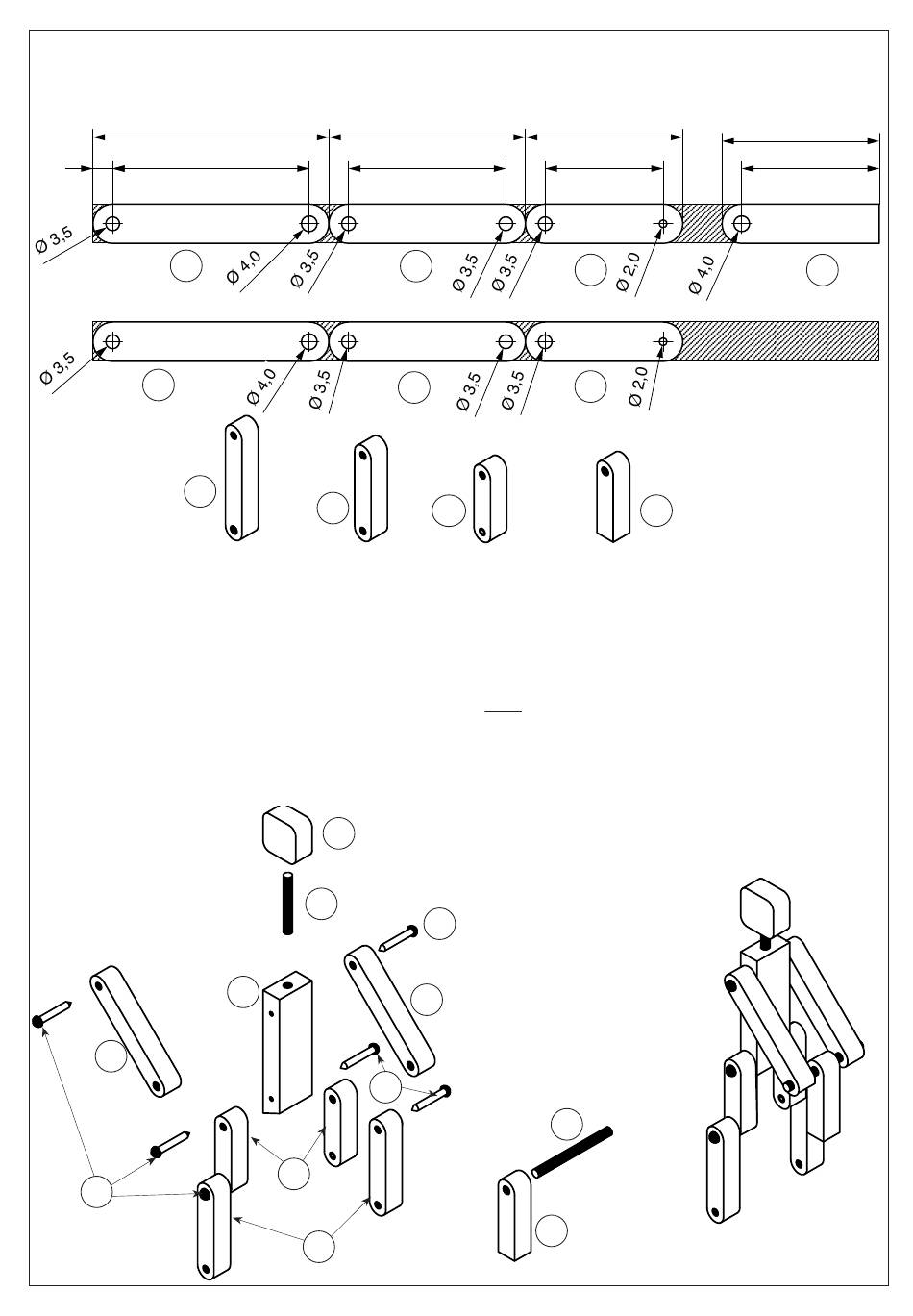

6.7.1 Nach Schneideskizze Maße auf die Holzleisten (3) übertragen, bohren und anschließend aussägen. Alle Teile versäu-
bern.
60,0
5,0
50,0
3a
3a
3a
6.7.2 Vom Rundstab (6) ein Stück (Lenker/6b) mit 45 mm Länge und ein Stück (Hals/6c) mit 25 mm Länge absägen und ver-
säubern.
6.7.3 - Hals (6c) in den Kopf leimen und anschließend in den Rumpf (2a).
- Lenker (6b) ausgemittelt in den Halter (3d) leimen.
- Je eine Schraube (10) in die 3,5mm-Bohrung der Arme (3a) stecken und in den oberen 2mm-Bohrungen am
Rumpf befestigen, so dass sie sich leicht drehen lassen. Gleichzeitig wird der Lenker mit Halter in die 4mm-
Bohrungen der Arme gesteckt und ausgemittelt aber noch nicht festgeleimt!
- Je eine Schraube (10) in die 3,5mm-Bohrung der Unterschenkel (3c) stecken und mit den Oberschenkeln
(3b) in den 2mm-Bohrung verschrauben, so dass sie sich noch leicht bewegen lassen.
- Je eine Schraube (10) durch die 3,5mm-Bohrung der Oberschenkel stecken und an den unteren 2mm-Boh-
rungen des Rumpfes befestigen, so dass die Beine noch leicht beweglich sind.
3a
10
D106234#1
3c
3c
Arm
Bein
3c
2b
6c
2a
10
3b
3c
50,0
40,0
Bein
3b
10
3a
6b
3d
40,0
30,0
3b
3b
Halter
3d
40,0
35,0
3d
9
