6.3 Herstellung Rikschasitz (Handyhalter)

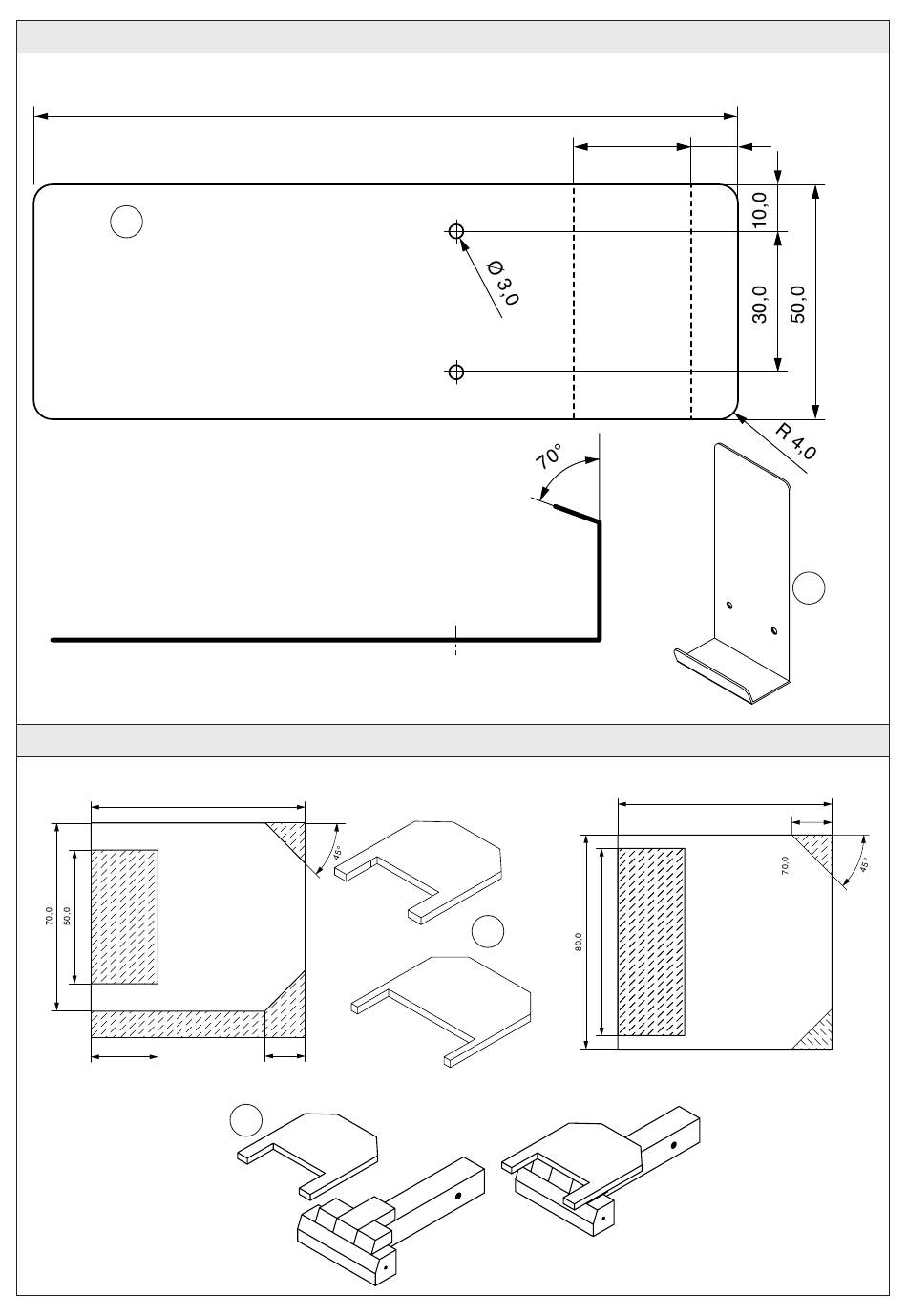

6.3.1 Nach Schablone Alublech (5) 1 x 50 x 150 mm anreißen und ø 3 mm bohren. Bohrungen ansenken.
5
Ecken mit einer Werkstattfeile abrunden.
Biegungen nach Biegeschablone (M 1:1)an den gestrichelten Linien vornehmen.
6.4 Herstellung und Montage Grundträger
6.4.1 Maße auf die Sperrholzplatte (4) 4 x 80 x 80 mm übertragen und aussägen.
80,0
25,0
6.4.2 Den Grundträger (4)
ausgemittelt auf das
Fahrgestell
leimen,
dass die Aussparung
bündig
zur
ange-
schrägten Kante ist.
D106234#1
150,0
15,0
15,0
4
80,0
4
Version für
Smartphone
25,0
10,0
80,0
25,0
80,0
Version für
Smartphone
5
15,0
15,0
7
