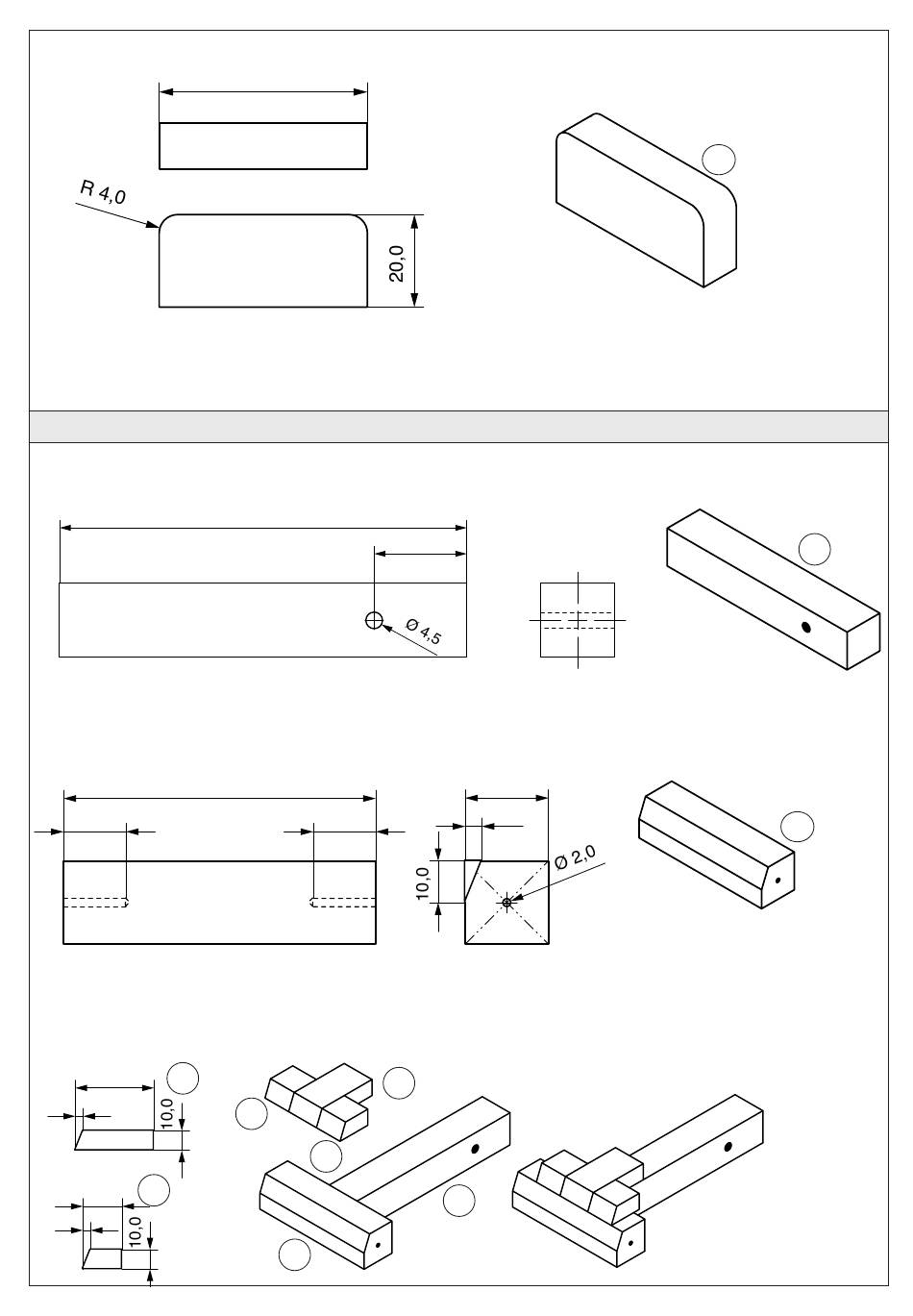

6.1.4 Ecken der Leistenzuschnitte (2e) nach Zeichnung oben abrunden.
6.1.5 Leistenreststück (2g) halbieren.
6.1.6 Alle Teile (2a/2b/2c/2d/2f/2g) versäubern.
6.2 Herstellung und Montage Fahrgestell
6.2.1 Von der Kiefernleiste (1) 20 x 20 x 200 mm ein Teil (1a) mit 110 mm ablängen und ø 4,5 mm durchbohren.
Leiste versäubern.
6.2.2 Vom Kiefernleistenrest (1) ein Teil (1b) mit 75 mm ablängen und an den Enden mittig je ein Sackloch ca.
15 mm tief ø 2 mm bohren.
Anschließend Leistenzuschnitt auf einer Höhe von 10 mm und einer Tiefe von 4 mm anschrägen (ca. 20°;
s. Zeichnung). Leiste versäubern.
75,0
15,0
6.2.3 Leiste (1a) ausgemittelt an die Leiste (1b) leimen.
Verstärkungen (2f+2g) wie bei Leiste (1b) beschrieben anschrägen.
Anschließend nach Zeichnung die Verstärkungen bündig zur Schräge auf das Fahrgestell (1a/1b) leimen.
Hinweis
:
Leimung gut trocknen lassen!
40,0
2f
4,0
20,0
2g
4,0
6
45,0
110,0
25,0
15,0
2f
2g
2g
1b
Armlehne
20,0
4,0
1a
2e
1a
1b
D106234#1
