6.5 Bohren und Montage der Räder

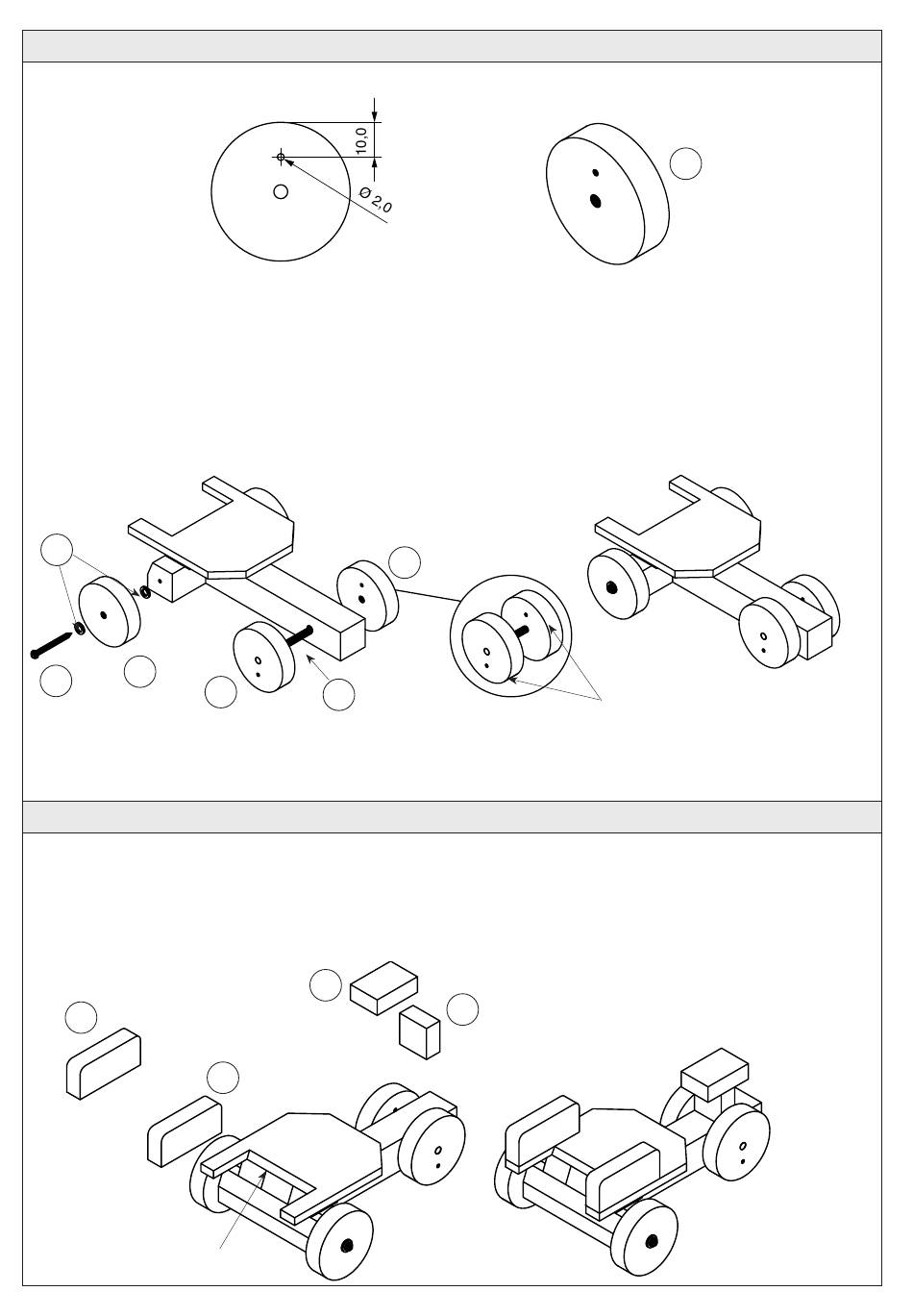

6.5.1 Nach Zeichnung zwei Räder (8) ø 2 mm durchbohren.
6.5.2 Vom Rundstab (6) ein Stück (6a) mit 42 mm Länge absägen und versäubern.
6.5.3 Achse (6a) bündig in die Mittelbohrung eines gebohrten Rades (8a) leimen.
6.5.4 Rad (8a) mit Achse (6a) in die 4,5mm-Bohrung des Fahrgestells stecken und von der Gegenseite das zweite Rad (8a)
bündig aufleimen, so dass die 2mm-Bohrung um 180° versetzt zur 2mm-Bohrung des anderen Rades ist.
Hinweis
:
Darauf achten, dass kein Leim in die Bohrung vom Fahrgestell!
9
8b
11
6.5.5 Die Vorderräder (8b) jeweils mit einer Schraube (11) und zwei Unterlegscheiben (9) in den 2mm-Bohrungen der Vorder-
achse (1b) befestigen, so dass sich die Räder noch leicht drehen.
6.6 Montage Rikschasitz mit Armlehnen und Fahrradsitz
6.6.1 Nach dem Trocknen Aussparung der Grundträgerplatte (4) an die Schräge mit einer Werkstattfeile anpassen.
6.6.2 Armlehnen (2e) bündig links und rechts an die Außenkante des Grundträgers (4) leimen.
6.6.3 Leistenzuschnitt (2c) 10 x 20 x 30 mm ausgemittelt auf den Leistenzuschnitt (2d) 10 x 20 x 20 mm leimen.
Fahrradsitz hinten um ca. 15 mm eingerückt auf das Fahrgestell leimen.
2e
Schräge anpassen!
8
8a
6a
2c
2e
8a
2d
8a
2mm-Bohrungen um 180° versetzt!
D106234#1
