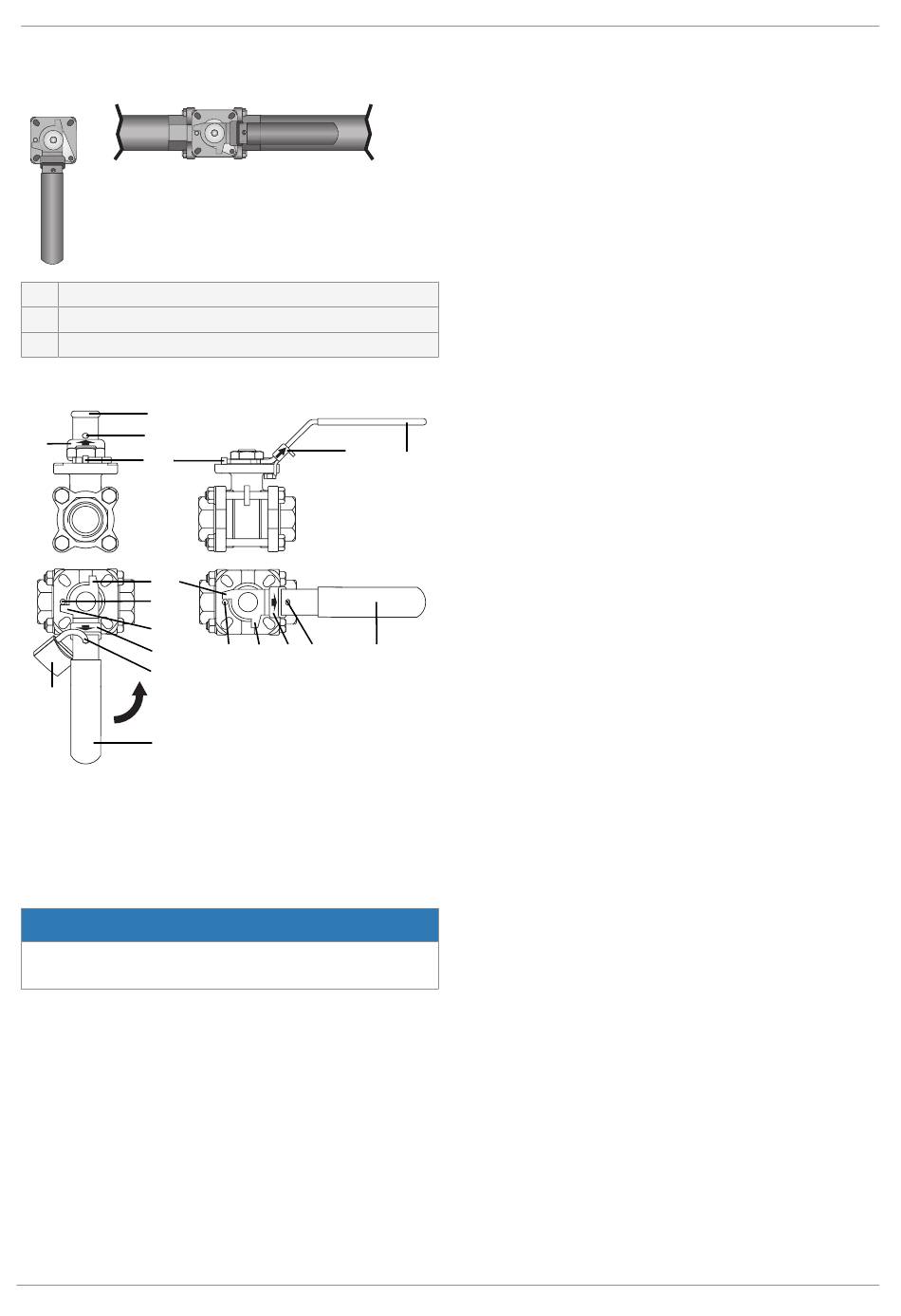

11 Betrieb
b
17
17
Handhebel
a
Kugelhahn geöffnet
b
Kugelhahn geschlossen
1. Handhebel 17 in gewünschte Position bringen.
17
B
16
AS
21a
AS
21b
16
B
VS
17
Komplett geöffneter Kugelhahn:
Handhebel 17 liegt mit Endanschlag 21a an Arretierungsan-
schlag AS an.
Komplett geschlossener Kugelhahn:
Handhebel 17 liegt mit Endanschlag 21b an Arretierungsan-
schlag AS an.
HINWEIS
▶ Der Öffnungsgrad ist stufenlos wählbar, jedoch sind diese
Zwischenstufen nicht arretierbar und nicht abschließbar.
2. Die Handhebelarretierung 16 hochziehen, damit Handhe-
bel 17 sich drehen lässt.
3. Bei Erreichen der gewünschten Endstellung die Handhebe-
larretierung 16 nach unten schieben und einrasten lassen
(nur möglich bei komplett geöffnetem oder komplett ge-
schlossenem Kugelhahn).
Die Endanschläge 21a und 21b liegen jeweils am Arretie-
rungsanschlag AS an.
www.gemu-group.com
a
17
16
AS 21b 16 B
17
4. Bei komplett geöffnetem oder komplett geschlossenem
Kugelhahn mit arretiertem Handhebel 17 kann die Stellung
mit einer geeigneten Schließvorrichtung (z.B. Vorhänge-
schloss VS) in der Bohrung B oberhalb der Handhebelarre-
tierung 16 im Handhebel 17 gesichert werden.
17
13 / 17
